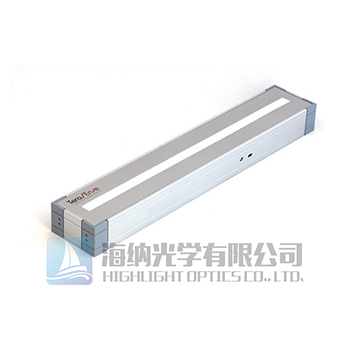

TeraFast-256高速线性太赫兹相机

TeraFast-256高速线性太赫兹相机

TeraFast-256高速线性太赫兹相机是一款能够用于流水线的高速太赫兹相机,它的成像速率史无前例地达到了5000fps,与此同时它可以集成到各种工业生产过程中,TeraFast-256线性THz相机超快速率的线性传感器阵列满足了大多数工业应用在无损检测以及质量控制方面的各种需求,TeraFAST-256采用了高速度传送带,可应用于速度高达15米/秒的大多数传送带生产过程中。

所属品牌: 美国TeraSense

应用类型: 太赫兹

产品型号:TeraFast-256

负责人:陈工
联系电话:13418906712 电子邮箱:chenpeng@welloptics.cn

规格书下载 添加到询价单


成像采集速5 KHz (5000 fps)  ,扫描速度最高900/分钟,高速线性太赫兹相机



高速线性太赫兹成像相机TeraFAST-256Terasense推出的一款全新的THz成像产品,它的成像速率史无前例地达到了5000fps,这使其能够非常简单的集成到各种工业生产过程中,其超快速率的线性传感器阵列满足了大多数工业应用在无损检测(NDT)以及质量控制(QC)方面的各种需求,TeraFAST-256采用了高速度传送带,可应用于速度高达15m/s的大多数传送带生产过程中。

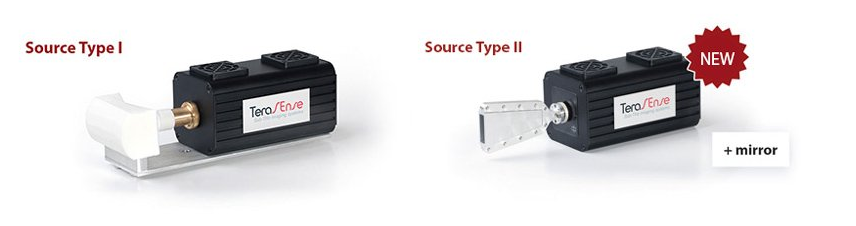

TeraFast-256线性THz相机可以和太赫兹源构成高速太赫兹检测流水线系统,Terasense已经有了标准化的设计和响应的软件。高速线性太赫兹相机和THz源都经过了优化设计,其中,太赫兹源上特别配置了喇叭锥角设计,这可使得信号发生器发射出的THz光束正好覆盖传送带的面积大小。喇叭锥角可以均匀的将THz光束分散开来,确保了整个THz辐射功率在传送带上较均匀地分布。THz相机的分辨率为1.5mm,这个分辨率足以满足大多数工业应用中的成像需求。

目前高速线性太赫兹成像相机和太赫兹检测系统主要应用于太赫兹成像,农业检测,医疗诊断,安防监控,缺陷鉴定,油品质量控制和科学研究等领域。


TeraFast-256高速线性太赫兹相机的特点:

● 成像采集速率: 5 KHz (5000 fps)         ● 扫描速度高至 15m/sec (900m/min)
● 光谱范围: 50 GHz  0.7 THz        ● 像素: (可拓展): 256 x 1
● 软件:TeraFast® Viewer software    ● 保修期: 1.5
● 简单集成于生产流程



高速线性太赫兹成像相机规格参数:



THz相机型号

TeraFAST-256

相机像素

 256 (256 x 1)

单像素尺寸

1.5 x 3 mm

成像面积

384 x 3 mm

设备尺寸

450 x 160 x 44 mm

同步输出

TTL (+5 V)

接口

mini-USB

成像速率

5000 fps (5 KHz)

响应度

8000 V/W

最小可测功率/像素

100 nW (at 5000 fps

45 nW (at 1000 fps)

14 nW ( at 100 fps)

软件

TeraFast® Viewer



TeraSense公司太赫兹相机的核心专利,详细信息请联系海纳光学

1. Apparatus and method of detecting electromagnetic radiation (US 8772890 B2)

2. Tera- and gigahertz solid state miniature spectrometer (US 8159667 B2)

3. High-speed giga-terahertz imaging device and method (US 20130161514 A1)
