太赫兹光谱分光镜

太赫兹光谱分光镜

太赫兹光谱分光镜的英文名为THz Spectral Splitters,Tydex将其分为NIR-THz光谱分光片和MIR-THz光谱分光片。其中,NIR光谱分光镜的作用是把钛宝石激光器中的泵浦光(790-800nm)从THz波中滤除,同理,MIR光谱分光镜的作用是从CO2激光器中9.6um-10.6um范围的泵浦光滤除,从而透过THz波。这种太赫兹光谱分光镜通常用高阻硅或石英晶体材料制成,标准品的厚度在1~2mm之间,直径可达25.4~76.2mm。

所属品牌: 俄罗斯Tydex

应用类型: 太赫兹

产品型号:SS-HRFZ-SI-D25.4-T1-MIR、SS-CQ-D25.4-T1-NIR

负责人:刘工
联系电话:18823810067 电子邮箱:sales@welloptics.cn

规格书下载 添加到询价单



直径25.4~76.2mm,厚度1~2mm太赫兹光谱分光镜



太赫兹光谱分光镜的2面都镀有高反膜层,主要作用是实现反射近红外和中红外波段,透射THz波段的效果,也就是把THz波中的NIR(近红外)和MIR(中红外)波滤除。因此,太赫兹光谱分光镜分为NIR-THz光谱分光镜和MIR-THz光谱分光镜。

其中NIR-THz光谱分光镜用于从钛蓝宝石激光器激发的THz波中分离泵浦辐射(波长范围为790-800nm),MIR-THz光谱分光镜用于从CO2激光器的THz波中分离泵浦辐射(9.6um-10.6um)。

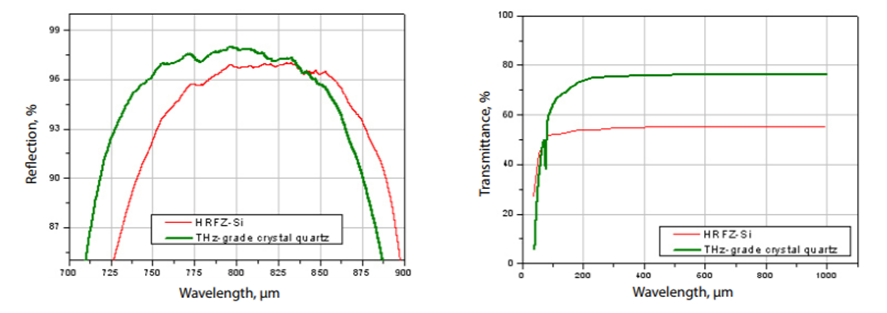

NIR- THz光谱分光片射反射谱



MIR- THz光谱分光片射反射谱



参数:

分光镜类型

NIR-THz 光谱分光镜

MIR-THz 光谱分光镜

基质材料

HRZF-Si THz-grade石英晶体

直径公差

± 0.25 mm

通光口径, %

90%

表明质量, scr/dig

60/40

表面精度

±0.01mm deviation from ideal plane

膜层

分光高反膜 (R>90%) @ 730-860 nm

分光高反膜(R>90%) @ 9-11µm

入射角

45°



NIR-THz和MIR- THz光谱分光片的一般参数

No.

直径

厚度, mm



mm

inches



1

25.4

1

1

2

50.8

2

1



HRFZ-Si材质THz光谱分光镜

直径mm

厚度mm

镀膜类型

角度

型号

25.4

1

HR (R>90 %) @730 - 860 nm

45

SS-HRFZ-SI-D25.4-T1-NIR

25.4

1

HR (R>90 %) @9 - 11 µm

45

SS-HRFZ-SI-D25.4-T1-MIR

25.4

1

HR (R>90 %) @9 - 11 µm

45

SS-HRFZ-SI-D25.4-T1-MIR

31.8

1.8

HR (R>90 %) @730 - 860 nm

15

SS-HRFZ-SI-D31.8-T1.8-NIR

31.8

1.8

HR (R>90 %) @730 - 860 nm

15

SS-HRFZ-SI-D31.8-T1.8-NIR

40

2

protected gold with central uncoated area of 7 mm dia

-

SS-HRFZ-SI-D40-T2-FIRL100

40

2

protected gold with central uncoated area of 13 mm dia

-

SS-HRFZ-SI-D40-T2-FIRL100

50.8

1

HR (R>90 %) @730 - 860 nm

45

SS-HRFZ-SI-D50.8-T1-NIR

50.8

1

HR (R>99 %) @ 800 nm

45

SS-HRFZ-SI-D50.8-T1-NIR

50.8

1

HR (R>90 %) @9 - 11 µm

45

SS-HRFZ-SI-D50.8-T1-MIR

76.2

1

HR (R>90 %) @7 - 11 µm

20

SS-HRFZ-SI-D76.2-T1-MIR



石英材质-THz光谱分光镜

直径mm

厚度mm

镀膜类型

角度

型号

25.4

1

HR (R>90 %) @730 - 860 nm

45

SS-CQ-D25.4-T1-NIR

25.4

1

HR (R>90 %) @730 - 860 nm

45

SS-CQ-D25.4-T1-NIR

25.4

1

HR (R>90 %) @9 - 11 µm

45

SS-CQ-D25.4-T1-MIR

25.4

1

HR (R>90 %) @9 - 11 µm

45

SS-CQ-D25.4-T1-MIR

25.4

1

HR (R>90 %) @9 - 11 µm

45

SS-CQ-D25.4-T1-MIR

25.4

2

HR (R>90 %) @1.06 µm

0

SS-CQ-D25.4-T2-NIR

50.8

1

HR (R>90 %) @730 - 860 nm

45

SS-CQ-D50.8-T1-NIR

50.8

1

HR (R>90 %) @730 - 860 nm

45

SS-CQ-D50.8-T1-NIR

50.8

1

HR (R>90 %) @9 - 11 µm

45

SS-CQ-D50.8-T1-MIR

50.8

1

HR (R>90 %) @9 - 11 µm

45

SS-CQ-D50.8-T1-MIR

50.8

1

HR (R>90 %) @390 nm

29

SS-CQ-D50.8-T1-VIS
