MICROXCAM-384I-THZ太赫兹相机

MICROXCAM-384I-THZ太赫兹相机

我们代理加拿大INO公司的MICROXCAM-384I-THZ太赫兹相机,是一款高灵敏的非制冷型、微辐射热计FPA成像的太赫兹相机,也称为非制冷焦平面阵列太赫兹相机。太赫兹波段的穿透性强,能看穿织物,陶瓷,皮革纸板等常见材料,因此太赫兹相机非常适合用于人体安检,食品安检,质量监控,牙科和医学成像等方面应用。MICROXCAM-384I-THZ太赫兹相机具有70-1389μm(0.094~4.25THz)的宽波长范围,还具有高灵敏度、高质量图像实时输出和尺寸小巧等优点,被国内外众多太赫兹实验室选用

所属品牌: 加拿大INO

应用类型: 太赫兹

产品型号:MICROXCAM-384I-THZ

负责人:刘工
联系电话:13691916712 电子邮箱:ygliu@welloptics.cn

规格书下载 添加到询价单

波长范围70-1389μm0.094~4.25THz),INO公司 MICROXCAM-384I-THZ太赫兹相机

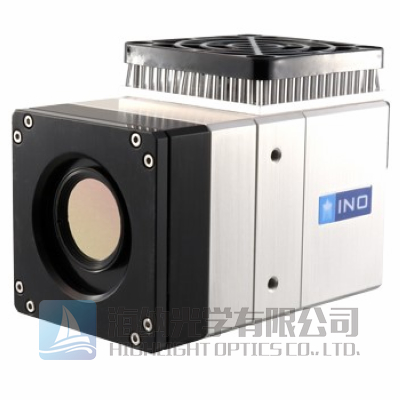

MICROXCAM-384I-THZ是加拿大INO公司的主打产品,是一款基于微辐射热计FPA(焦平面阵列)成像原理,高灵敏的非制冷型太赫兹相机。其具有384 x 288像素,经过设计和优化,专用于太赫兹波段的成像。由于太赫兹波的特殊性。波长较长使其拥有极强的穿透深度,可看穿如衣服织物,陶瓷,塑料,皮革,或纸板等材料。

MICROXCAM-384I-THZ相机的特点是高灵敏度,宽波长响应范围(70-1389μm/4.25-0.094THz),提供实时视频图像,且整体结构紧凑尺寸非常小(61 x 61 x 65mm)。INO太赫兹相机通过电子处理原始数据采集和以太网传输数据,在50hz频率提供16位原始图像输出,还可选配44mm焦距的THz相机镜头。

其它的太赫兹成像方式都有一定的缺陷,例如太赫兹时域光谱扫描法,成像速度太慢,而且不直观。又比如一些其它品牌的太赫兹相机,像素受限导致成像效果差,太赫兹功率不够导致THz不能穿透较厚的物体,这些都是目前太赫兹成像的痛点。MICROXCAM-384I-THZ太赫兹相机在成像方面具有优异的表现,是国内外众多太赫兹实验室的一致选择。



特点:

高灵敏度

高图像质量

宽波长响应范围

16位原始数据输出

支持折射光学

应用:

安防检测,食品检验

制造业,包装检查

牙科和医学成像

隐藏武器检测

质量控制,过程监控

光谱学

亚毫米波天文学



太赫兹相机参数:

MICROXCAM-384I-THZ太赫兹相机

波段

70-1389μm/4.25-0.094THz

传感器

- 384X288像素非制冷微测辐射热计FPA

- 35μm像素间距

- 硅悬浮区窗口

- THz波段范围优化的AR涂层

帧频

50Hz

视频输出

GigE Link

- RJ-45 接头

- 16bit原始数据

供电

标准12Vdc10Vdc-15Vdc

功率

3W(不包含TEC功率)

尺寸

61 mm (H) x61 mm (W)x 65mm (L)

重量

360g/ 0.8 lb(不包含光学器件)

工作温度

0-40 °C



光学镜头参数:

规格

快速光学

超快光学

类型

折射

折射

焦距

44mm

44mm

F

0.95

0.7

物距

60cm-无穷远

30cm-无穷远

透镜材料

HRFZ-Si

HRFZ-Si

AR

Parylene-C

Parylene-C

透镜数

2

2

尺寸

80 mm (Ø), 52 mm (L)

80 mm (Ø), 66.5 mm (L)

重量

235 g

350 g

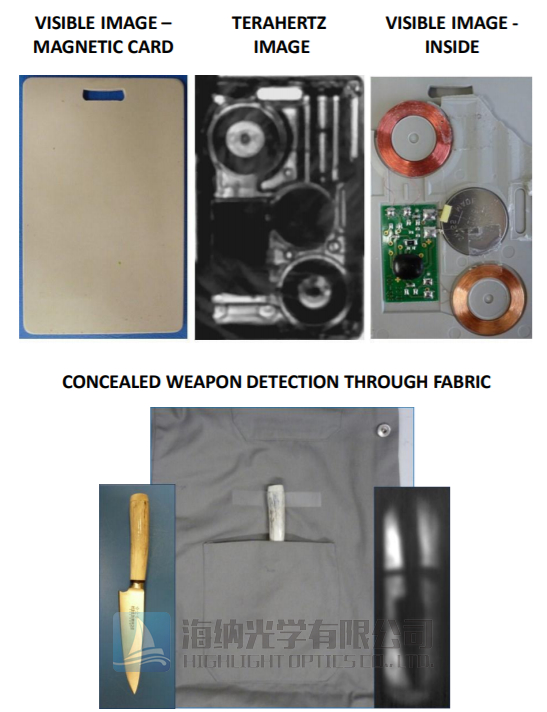

INO太赫兹相机检测效果:



太赫兹照明光源(THz illumination

INO还提供专门设计用于与MICROXCAM-384I-THZ太赫兹相机搭配使用的太赫兹照明光源(THz illumination),组合构建完整的太赫兹成像系统。THz成像系统默认配置透视模式成像,也可配置反射模式成像,其中被测物体位于太赫兹光源和太赫兹相机之间。



特点:

       配置透射或反射模式



太赫兹光源参数:

Specifications(1)

Setup @ 515 GHz

Setup @ 282 GHz

光源中心频率

515 GHz

282 GHz

照明表面

̴ 4.5 x 6 英寸

THz illumination optics

针对515 GHz的光束均匀性进行优化

针对 282 GHz的光束均匀性进行优化

输出功率

̴ 1.25 mW typical

̴ 4 mW typical

电源

110-240 V AC

功率消耗

̴ 6 - 7 W

温度

+20°C to +30°C

尺寸

25 cm (H) X 44 cm (W) X 40 cm (L)

重量

12.7 kg

其它

     Near-flat-top rectangular illumination
     External housing
      Patent pending



文献资料

询问表格

带*号为必填!
*联系人:
*电子邮箱:
*公司名称:
*联系电话:
留言内容:
*验证码:
验证码

相关应用

太赫兹成像系统

太赫兹成像系统

近几年,由于开发了新型的半导体产量材料,可以生产功率更大的太赫兹光源和更高灵敏度的探测器以拓展THz成像的应用。新型的太赫兹成像系统可以应用于与TDS和FDS相结合,天文学,物联网,化学指纹图谱和医疗保险等领域…
