M型光束整形镜

M型光束整形镜

M型光束整形镜是应用范围仅次于平顶光束整形器的第二大类光束整形器,之所以要设计成M形,就是为了让光斑扫描之后的直径能量分布非常均匀、边缘锐利。M型光束整形镜英文名称为M-Shape DOE ,又可称为M形激光整形镜,M型光束整形镜。

所属品牌: 以色列Holo/Or

应用类型: 高端激光加工

产品型号:MR-007-I-Y-A

负责人:林工
联系电话:13691926712 电子邮箱:linzehao@welloptics.cn

规格书下载 添加到询价单


和振镜配合扫描的直线能量非常均匀,可用于切割、划线


M型光束整形镜

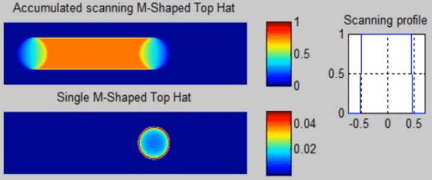

       HOLO/OR的M-Shaper是一种新型衍射光学元件(DOE),M型整形镜相比于传统的反射式或折射式光学元件,能实现更多的光学功能。它的特点用于创建2D独特的 M形强度轮廓,激光光斑经过M型整形镜向着某个方向匀速滑动,积分后形成能量分布均匀的窄直线,同时在特定的工作平面上具有锐利的边缘。

       典型的应用案列,是在整个激光扫描线上均匀的曝光,使能量均匀分布。也就是说,当扫描具有规则高斯或甚至高顶帽式的光斑线时,中心能量经过曝光后会均匀分布(影响激光材料处理期间的热分布)。

       M型是字母形状,扫描时可以在线上进行均匀曝光。工作时整个激光扫描线的能量均匀分布(积分后),因此输出的光斑相对高质量,高效率,高光效。这个高质量的过程使客户在应用上,具有更高的灵活性,它可以在不改变激光器,光纤电缆和/或扫描光学头的情况下优化光斑的强度分布和光斑尺寸。



M型光束整形镜,M型衍射光学元件的作用是把入射激光整形为M型,而M形(M-Shape)指的是激光光斑沿某一方向匀速滑动,积分后的能量均匀分布,即形成一条能量均匀分布的窄直线。

M-Shape激光光斑的这个特性使得其特别适用于激光材料直线加工: 例如激光焊接,激光切割,激光划片,激光烧蚀,激光熔融和强激光焊缝等应用。



基本规格:

材质

熔融石英,晒化锌

波长范围

193nm to 10.6um

Full angle

Large range of full angles

DOE 设计

2-level (二进制) to 16-level

衍射效率

86% - 96%

透镜尺寸

几毫米-100mm

膜层(可选)

AR/AR Coating

客户定制

几乎任何尺寸



M型光束整形镜的特点:

      标准的M-Shape光型输出(积分前)

      整个激光扫描线的能量均匀分布(积分后)

      高效率/高光效

      光斑边缘锐利

      高能量阈值/高损伤阈值,适用于大功率激光器

      可选择增透膜AR Coating

      任意光束形状

      覆盖紫外到红外的所有激光波段,193nm to 10.6um



M型光束整形镜的应用:

      激光材料加工: 激光焊接,激光切割,激光划片,激光烧蚀,激光熔融

      强激光焊缝



M形激光整形镜的型号1064nmEFL=160mm,光斑尺寸和焦距成正比,需要其它波长请联系我们)

M形光束整形镜的光斑尺寸和焦距成正比,多数的M型整形镜都是单模输入,一些备注带有MMMDOE设计用于多模激光器,详细的选型可随时咨询我们。。需要其它波长请联系我们

型号

激光波长nm

光束直径mm

发散角[mRad]

光斑尺寸mm

透镜尺寸mm

光斑形状

备注

MR-009-I-Y-A

1064

11.3

0.21

33.6

25.4

圆形

*

MR-006-I-Y-A

1064

10.2

0.23

36.8

25.4

圆形

MR-008-I-Y-A

1064

9

0.26

41.6

25.4

圆形

MR-005-I-Y-A

1064

7.9

0.29

46.4

20

圆形

*

MR-007-I-Y-A

1064

6.8

0.34

54.4

25.4

圆形

MR-004-I-Y-A

1064

5.7

0.4

64

25.4

圆形

MR-003-I-Y-A

1064

5.3

0.43

68.8

25.4

圆形

MR-002-I-Y-A

1064

4.5

0.52

83.2

11

圆形

*

MR-011-I-Y-A

1064

3.4

0.69

110.4

11

圆形

MR-010-I-Y-A

1064

2.3

1.02

163.2

11

圆形

*

MR-012-I-Y-A

1064

8.4

1.03

164.8

25.4

圆形

*

MR-016-I-Y-A

1064

7

3.29

526.4

25.4

圆形

MR-001-I-Y-A

1064

8.5

4.26

681.6

25.4

圆形

MR-015-I-Y-A

1064

4.2

6.06

969.6

11

圆形

*

RD-247-I-Y-A

1064

>6

8.73

1396.8

25.4

圆形

MM

MR-014-I-Y-A

1064

4.2

10.13

1620.8

11

圆形

MR-013-I-Y-A

1064

4.2

13.32

2131.2

11

圆形

*

RD-254-I-Y-A

1064

>4

17.45

2792.1

20

圆形

MM

RD-232-I-Y-A

1064

>1.5

34.9

5584.6

11

圆形

MM
