双波长聚焦镜

双波长聚焦镜

为了方便用户精确地寻找CO2激光的聚焦光斑位置,Holoor专门设计了一款双波长聚焦镜,由于是采用衍射光学原理,所以别名为双波长聚焦DOE,Dual Wavelength - focus combiner of CO2 laser and aiming beam。双波长聚焦镜克服了折射光学的限制,可以把10600nmCO2激光和633nm指示激光聚焦到完全相同位置。

所属品牌: 以色列Holo/Or

应用类型: 高端激光加工

产品型号:DW-201-AP-Y-A

规格书下载 添加到询价单


同时聚焦10600nm633nm指示激光


双波长聚焦镜介绍

双波长聚焦镜是一种将不同波长的两个入射光聚焦成同一个焦点的衍射光学元件。双波长聚焦镜(Beam Foci Dual wavelength)可以为同时使用两种激光波长的场合供应有效支持。比如二氧化碳激光和氦氖激光,CO2激光和He-Ne激光衍射元件。

双波长聚焦镜能将CO2激光焦点和可见光光束聚焦组合成一个焦点,同时还能矫正CO2激光器和其可见光光束之间的色差。一般选型定制时会根据客户的应用,确定两个波长的焦距。

此外,HOLO/OR还提供带双波长聚焦镜的衍射F-Theta镜,用于医疗检测和扫描系统。这个衍射F-Theta镜头的优点在于提供焦点偏移和场矫正的同时,无需将双波长聚焦镜放置在扫描仪内,方便实用。带双波长聚焦镜的衍射F-Theta镜头的型号会用FT表示(如型号表里的FT-001-AP-Y-A



双波长聚焦镜的特点:

高效率,高衍射效率

小尺寸,结构紧凑

高能量阈值/高损伤阈值,适用于大功率激光器

材质为纯的ZnSe

可选择是否镀增透膜


双波长聚焦镜的应用:

生物医疗,外科手术激光系统

工业CO2激光系统


双波长聚焦镜的型号参数:

其中型号FT-001-AP-Y-A可提供F-Theta镜头,其他波长可咨询。

型号

波长 nm

入射光 1/e2@633nm

工作距离 mm

透镜尺寸 mm

材质

镀膜层

DW-201-AP-Y-A

10600, 633

4-8.8 mm

125

15

ZnSe

AR-V Coating

DW-208-AP-Y-A

10600, 633

4-13.3 mm

100

38.1

ZnSe

AR-V Coating

FT-001-AP-Y-A

10600, 633

4-10 mm

31.67

25.4

ZnSe

AR-V Coating

DW-202-AP-Y-A

10600, 633

4-12 mm

20

19

ZnSe

AR-V Coating



文献资料

询问表格

带*号为必填!
*联系人:
*电子邮箱:
*公司名称:
*联系电话:
留言内容:
*验证码:
验证码

相关应用

其它用于激光加工的DOE

其它用于激光加工的DOE

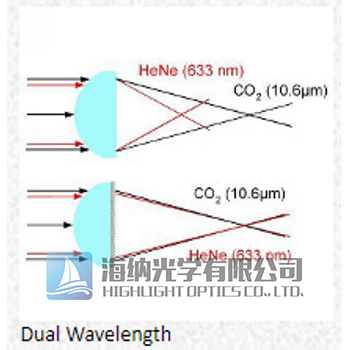

在衍射光学元件DOE中,应用相对普遍的产品是平顶光束整形器、分束器、匀化器和多焦点、长焦深DOE,除了这些DOE之外,还有不少小众的衍射光学元件在特定的激光加工中也发挥着重要作用。本文重点对这些DOE以及他们在激光…
