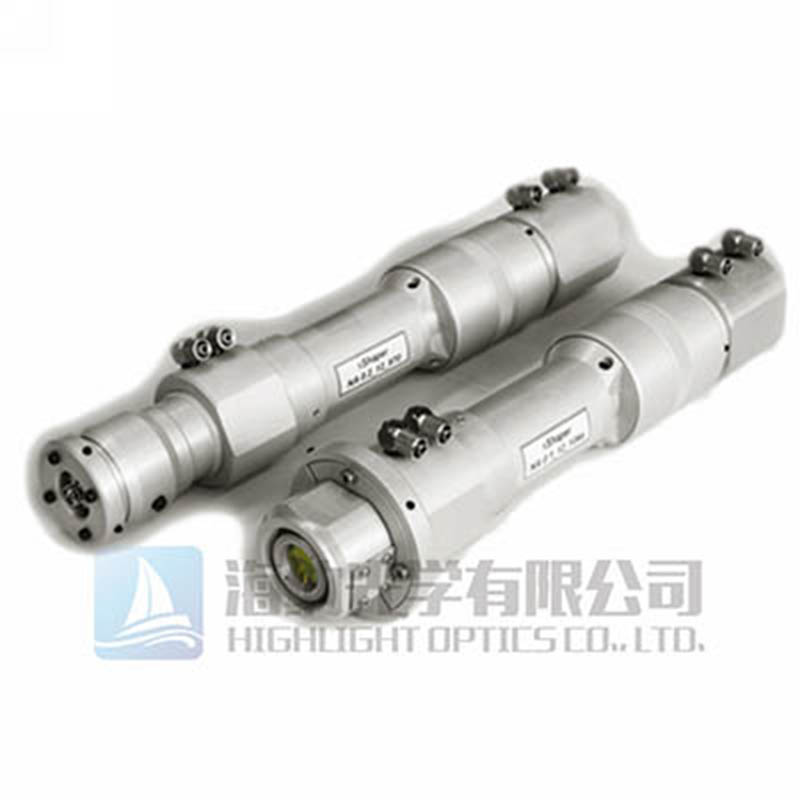

πShaper光纤激光整形器,光纤激光整平顶激光

πShaper光纤激光整形器,光纤激光整平顶激光

πShaper光纤激光准直平顶光整形器专门针对光纤输出的激光设计,功能和普通的πShaper准直光束整形器的功能完全相同。它们都突破了单片DOE光束整形器只能实现焦平面上进行光束整形的限制,实现将激光光束整形成自由空间中的准直平顶光束,平顶光束在传播过程中始终保持光斑能量的均匀分布,解决了需要在不同距离保持均匀光斑且光斑大小相等的问题。πShaper光纤激光整形器可用于光纤输出的多模激光、高功率DPSS固态激光、单模光纤激光和二极管激光。

所属品牌: 德国Adloptica

应用类型:

产品型号:πShaper NA 0.1 / 0.2,πShaper NA 0.1_12,πShaper NA 0.2_12

负责人:黎工 DOE
联系电话:15112361983 电子邮箱:lipeiwei@welloptics.cn

规格书下载 添加到询价单



接近100%的转换效率 光纤激光整形器,光纤激光准直平顶光整形器



德国Adloptica生产的πShaper系列光纤激光整形器能够将光纤输出的激光整形成平顶激光,具体型号包括πShaper NA 0.1 / 0.2πShaper NA 0.1_12 πShaper NA 0.2_12。这些光纤激光整形器,专门对光纤激光器或光纤输出的其它类型激光进行整形,例如半导体激光、半导体泵浦固体激光器、激光器二极管等准直性不是很好的多模激光直接进行整形。πShaper光纤激光整形器直接设计了与光纤的连接结构,安装调试非常方便,输入光纤的NA值可为0.10.2,输出的激光可以是准直输出的平行平顶激光,或者在工作面的圆形或直线平顶光斑。πShaper光纤激光准直平顶光整形器可以对光纤输出的高斯光、类高斯光或多模光进行整形,其效率几乎高达100%

这款光纤激光整形器是适用于光纤耦合DPSS和二极管激光器的高效准直光束整形器的产品,能够将光纤激光器输出的发散高斯光束整形为准直平顶光束,也即光纤输出激光整形,将发散的高斯激光束或多模激光转换为准直的平顶、超高斯或反高斯光束,效率接近100%。πShaper光纤激光整形器由准直和光束整形两个系统组合而成。πShaper准直平顶光整形器可以准直平顶光束,具有极低的发散角,因此得到的光束轮廓在很长一段工作距离内保持稳定。该产品使用传统成像光学器件,易于操纵和重新调整光束尺寸,可以将输出激光整形为圆形和线性光束。πShaper光纤激光整形器还设计了特别的接口,能够直接兼容标准工业光纤激光连接器。

πShaper光纤激光光束整形器主要有如下几个型号:πShaper NA 0.1_12 ,πShaper NA 0.1 / 0.2πShaper NA 0.2_12,每个型号都可提供对应的光学安装调整架。



πShaper光纤激光整形器的主要应用:

焊接,硬化,包层,激光泵浦,显示制作技术,材料加工的其他技术



πShaper NA 0.1 / 0.2光纤激光准直平顶光整形器技术规格

类型

准直器和聚焦镜组合模组, 无内部焦点, 也多模光纤线激光配合使用

输入光束

- 高斯或类高斯的多模激光 -具有一定发散角的激光

输出光束

- 汇聚的光束
-
发散角2Θ = 0.04 - 0.07 rad

工作距离

200 - 350 mm 随光斑尺寸以及光斑能量轮廓分布而定

Resulting spot

输出光斑

-在工作面上为圆环或平顶光斑
-
圆形光斑(入射激光直径4-12mm)工作面上
-
线形光斑(长度6-12mm)工作面上

激光功率

高达6 kW (CW)

其他规格

- 水冷技术
-
其他波长可定制
-
景深加深

整体尺寸

- 直径 100 mm
-
长度 250 - 300 mm, 变化随设计的输出光斑圆形或线形而改变

尺寸

< 3 kg

πShaper NA 0.1 / 0.2 特点

型号

πShaper NA0.2_910-980

πShaper NA0.1_1064

多模光纤

- NA0.22
-
纤芯直径100 - 1000 μm
-
光束发散角2Θ = 0.38 - 0.4 rad

- NA0.13
-
纤芯直径 50-400μm
-
光束发散角2Θ = 0.15-0.18 rad (1/e²)

光谱范围nm

910 - 980

1050 - 1080

激光器类型

光纤耦合二极管激光器

光纤和光纤耦合固体激光器



























πShaper NA 0.1_12 / NA 0.2_12半导体激光光束整形器的参数规格

输入激光

发散的,单模或多模的高斯和类高斯光束

输出激光

准直的, 过度区窄

Flat-top (uniformity within 5%), 超高斯,反高斯

其他特点

焦距 ~ 50 mm, 可选保护窗口

适用于高功率单模或者多模DPSS和半导体激光器,光纤激光器

无内部焦点, 长工作距离

水冷,连续功率或平均功率大于500w

安装

入射 QBH, FC/PC  根据不同型号

输出: Outer Thread M33x1, Adaptor M33x1 -> M27x1 (Outer)

特点

型号

入射光直径,mm

出射光直径 mm

光谱范围nm

外形尺寸,D/L MM

激光类型

NA0.1_12_780

0.1-0.11

12.0

750-820

49 or 63*/295*

光纤耦合半导体激光, TEM00和多模激光

NA0.1_12_1064

12.2

1020-1100

光纤激光, 光纤耦合DPSS激光

NA0.1_12_1550

12.4

1500-1600

光纤和半导体激光

NA0.1_12_325

0.122

10.8

300-355

49/270

UV lasers

NA0.2_12_808

0.18-0.2

12.3

780-840

49/315**

光纤耦合半导体激光, TEM00和多模激光

NA0.2_12_970

930-1020

NA0.2_12_1064

1020-1100

光纤激光,光纤耦合DPSS激光

*  - with collimator compatible with QBH
** - with collimator compatible with FC/PC

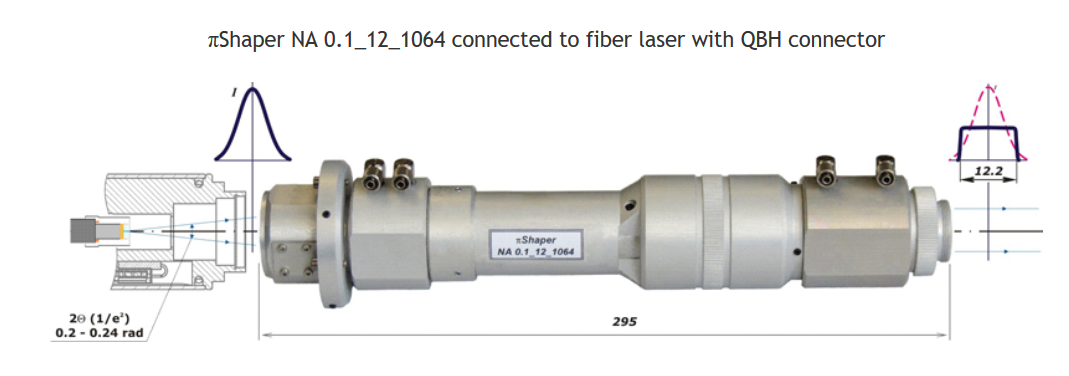

下图是πShaper NA 0.1_12 / NA 0.2_12的外形以及光路效果示意图,高斯光是以一定的发散角入射后通过光纤激光匀化器后输出准直的平顶激光,并且输出光直径大小约为12.2mm左右。如此设计,免去了工业应用时需要额外设计光纤激光器准直系统。大大提高了效率和降低了研究成本。



下图是πShaper NA 0.1 / 0.2的工作原理图,可以直接匹配数值孔径为0.130.2的光纤,并且将光纤输出的激光(光纤激光、DPSS激光、半导体激光)整形为反高斯光束以及线形光束,输出光斑能直接应用于工业生产或者是耦合到别的光学系统之中。
