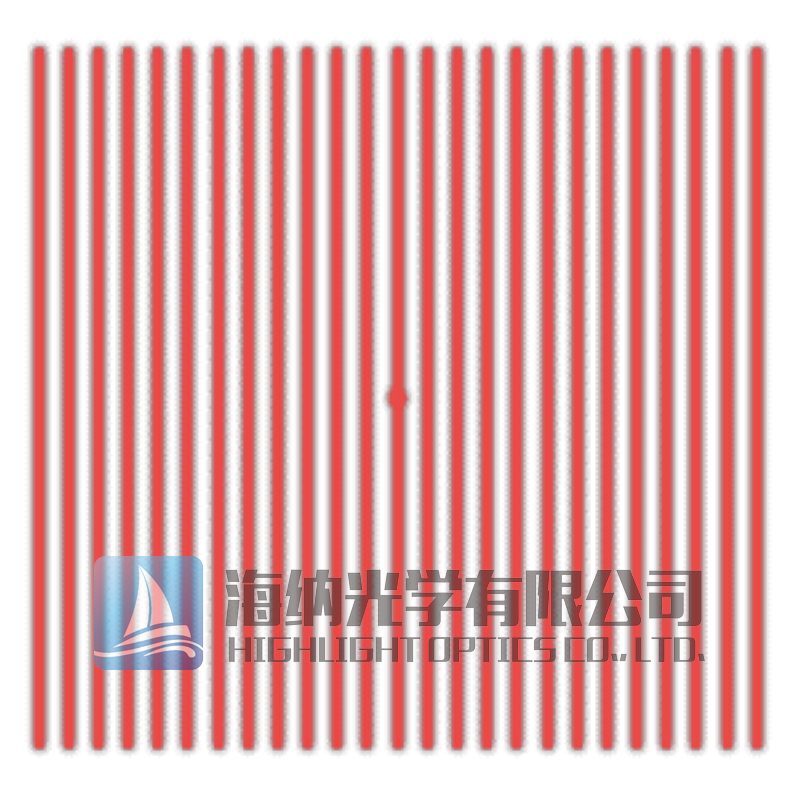

多线结构光DOE

多线结构光DOE

多线结构光DOE是最常用的结构光元件之一,英文名为Multi Lines。其材质可以为玻璃或塑料。多线结构光衍射元件的尺寸可以根据用户需求来切割,多线结构光DOE的标准品有5线,7线,11线,15线,25线,41线,65线。我们还可以提供多线结构光激光模组。

所属品牌: 德国Holoeye

应用类型: 结构光

产品型号:P7LI-635-22-22

负责人:陈工 结构光DOE
联系电话:13418906712 电子邮箱:chenpeng@welloptics.cn

规格书下载 添加到询价单


平行度好,5~65线,最大角度65°,多线结构光DOE

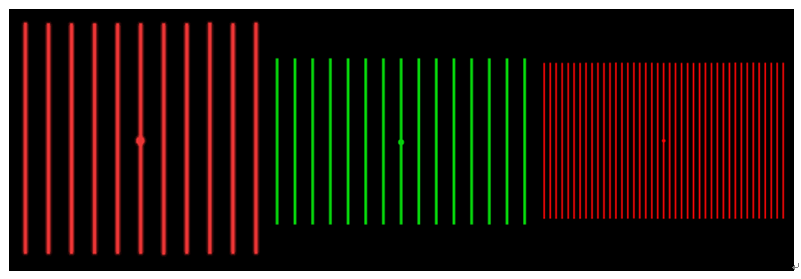

目前,可提供的多线结构光DOE标准品有10种,设计波长有520nm635nm650nm660nm。多线结构光DOE的规格数量有5线,7线,11线,15线,25线,41线,65线。最大的XY轴角度为54.9°×42.6°。

多线结构光DOE命名规则如下:

P(线数)LI-(波长)-(x轴角度)-(y轴角度)

              P: Plastic

              LI: Line

       例如:P5LI-635-17-17,为5线,635nmx轴角度17度,y轴角度17度的多线结构光DOE



多线结构光DOE型号规格:


DOE型号

描述

设计波长

波长范围

x 轴长度

y 轴长度

x 轴角度

y 轴角度

P5LI-635-17-17

5 线

635 nm*

530670 nm

30.2 mm

30.2 mm

17.2°

17.2°

P5LI-660-6-30

5 线

660 nm*

590670 nm

10.9 mm

53.9 mm

6.2°

30.2°

P7LI-650-5-7

7 线

650 nm

590730 nm

9.0 mm

12.6 mm

5.2°

7.2°

P7LI-635-22-22

7 线

635 nm*

530670 nm

38.2 mm

38.2 mm

21.6°

21.6°

P11LI-635-30-30

11 线 (细线)

635 nm*

530670 nm

54.0 mm

54.0 mm

30.2°

30.2°

P11LI-635-30-30

11 线

635 nm*

530670 nm

54.4 mm

54.4 mm

30.4°

30.4°

P15LI-520-24-28

15 线

520 nm*

480-550nm

42.1 mm

50.2 mm

23.8°

28.2°

P25LI-660-27-27

25 线

660 nm*

530670 nm

48.3 mm

48.3 mm

27.2°

27.2°

P41LI-660-55-43

41 线

660 nm*

600700 nm

104.0 mm

78.0 mm

54.9°

42.6°

P65LI-660-18-18

65 线

660 nm*

530670 nm

32.2 mm

32.2 mm

18.3°

18.3°




结构光DOE标准品的材质为塑料,一般分为聚甲基丙烯酸甲酯(PMMA)或聚碳酸酯(PC2种。标准品的形状都是圆形,直径为8 mm,厚度在1-1.2mm之间,小巧精致,非常方便制造商安装于激光模组,激光模块或光学元件中。

文献资料

询问表格

带*号为必填!
*联系人:
*电子邮箱:
*公司名称:
*联系电话:
留言内容:
*验证码:
验证码

相关应用

三维重构 人脸识别

三维重构 人脸识别

结构光三维重构(三维成像),实际上是对目标进行三维参数的测量与重现,是一种主动三维测量技术。人脸识别更加讲求隐秘性和精确性,因为是更高端的结构光三维成像应用。
