网格结构光DOE

网格结构光DOE

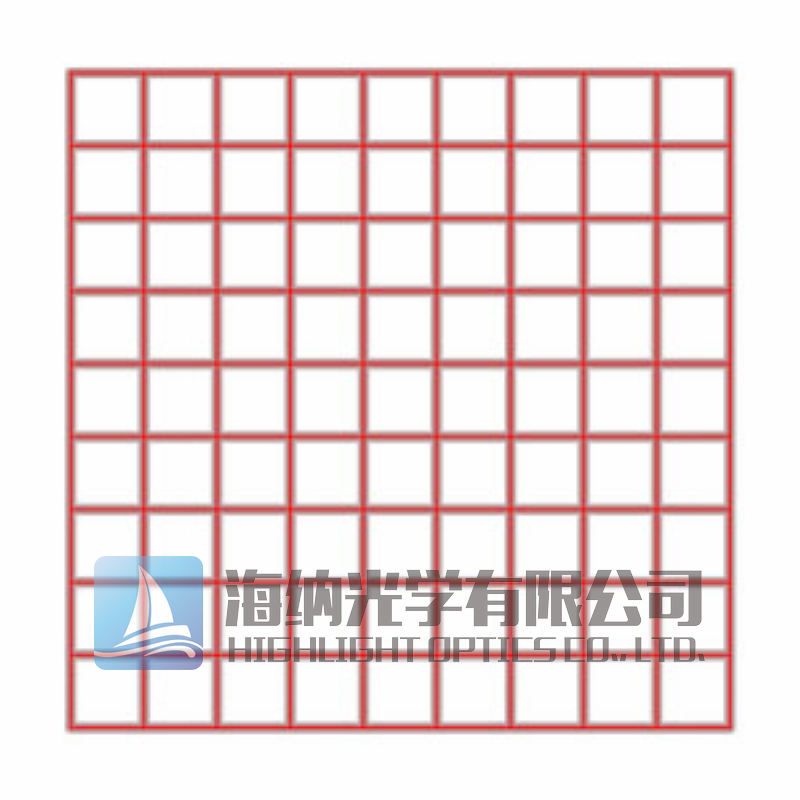

网格结构光DOE通常用于传感探测,其图案由一系列平行和横线和竖线组成,通常是把一个大正方形分成若干个大小相等、均匀排列的小正方形。激光波长和网格数量、角度都可以由用户指定。网格结构光DOE又称为网格结构光衍射元件,激光网格图案,Square Grid。

所属品牌: 德国Holoeye

应用类型:

产品型号:PSG-658-10-40

负责人:陈工 结构光DOE
联系电话:13418906712 电子邮箱:chenpeng@welloptics.cn

规格书下载 添加到询价单


10 x 10,51 x 51网格结构光DOE,高性价比


网格结构光DOESquare Grid)介绍:

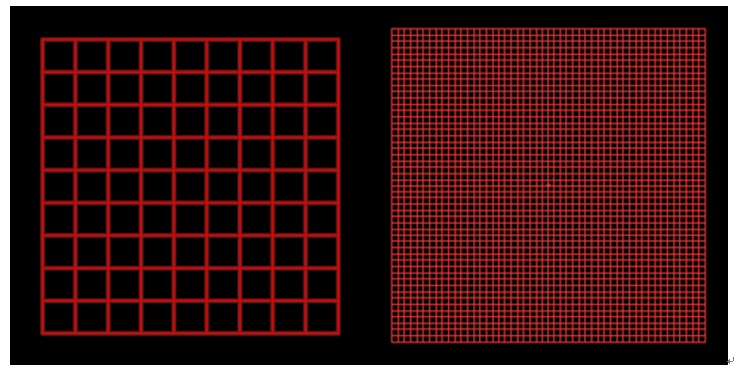

目前,我们提供两种标准网格结构光DOE产品,设计波长从分别为658nm660nm。网格的数量规格分别为10 x 1051 x 51,它们对应的目标图案发散角分别为40°和22°。

网格结构光DOE命名规则如下:

PSG- (波长)-(网格数)-(图案角度)

       例如:PSG-658-10-40635nm10x10网格,图案角度为40.0°的网格结构光DOE



网格结构光DOE型号规格:


DOE型号

描述

设计波长

波长范围

目标图案尺寸

目标图案角度

PSG-658-10-40

10×10 网格线

658nm

620-680nm

:72.8mm :72.8mm

:40.0° 高:40.0°

PSG-660-51-22

51 x 51二维网格

660nm

530660nm

:39mm :39mm

:22° 高:22°

结构光DOE的材质为塑料,一般分为聚甲基丙烯酸甲酯(PMMA)或聚碳酸酯(PC2种。标准品的形状都是圆形,直径为8 mm,厚度在11.2mm之间,小巧精致,非常方便制造商安装于激光模组,激光模块或光学元件中。
