一维点阵DOE和直线DOE的输出图案对应一维排列的点阵和线激光,它们又可以称为一维点阵DOE,直线DOE, 一维点阵结构光,线激光DOE, Lines & Dot Lines。目前我们提供的一维点阵的规格有1×5,1×9,1×11,1×19,1×99,直线DOE的发散角从5°到45.5°,另外还有装配好一维点阵DOE或直线DOE的激光模组。
所属品牌: 德国Holoeye
应用类型:
产品型号:PBS-635-1D5-6
负责人:郭工
联系电话:13434776712
电子邮箱:syguo@welloptics.cn
一维点阵DOE,1×5~1×99,直线DOE,线激光DOE
一维点阵DOE和直线DOE介绍:

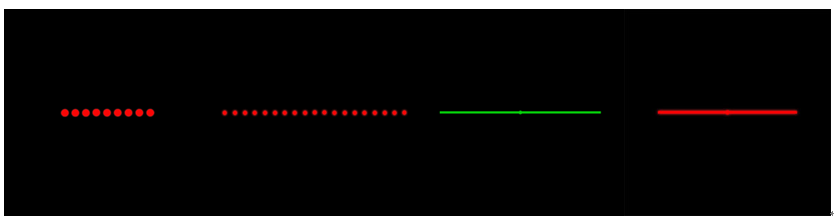

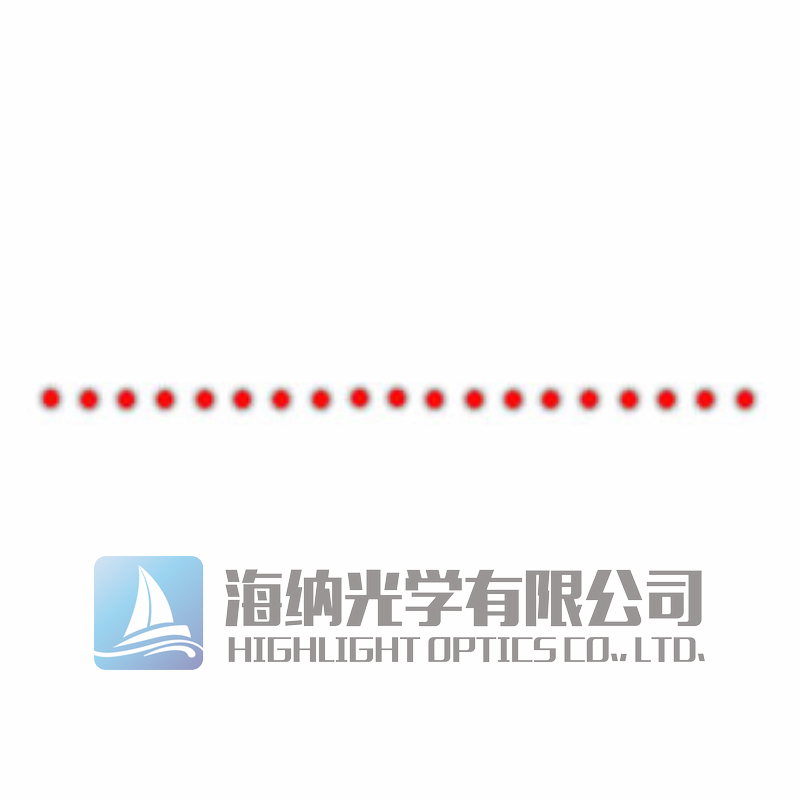

一维点阵DOE的输出图案是一维排列的点阵。目前,可提供的一维点阵结构光DOE标准品有6种,设计波长从635nm,660nm,670nm。一维点阵的规格有1×5,1×9,1×11,1×19,1×99。X轴由最小的0.9°到最大的27.7°。
直线DOE输出的图案就是一条直线(线激光),而直线结构光DOE的标准品有5种,设计的波长为532nm,633nm和660nm。在100mm的工作距离下,测得直线的长度从8.7mm到83.9mm不等,角度由最小的5°到最大的45.5°。
命名规则如下:
一维点阵Dot Lines:
PBS-(波长)-1D(光束数量)-(x轴角度)
PBS: Plastic Beam Splitter
例如:PBS-635-1D5-6,为波长635nm,1×5点阵,x轴角度6度的一维点阵结构光DOE
直线Lines:
PLI-(波长)-(x轴角度)
例如:PLI-633-5,为波长633nm,x轴角度5度的直线结构光DOE
一维点阵和直线DOE型号规格:
DOE型号 |
描述 |
设计波长 |
波长范围 |
x 轴长度 |
y 轴长度 |
x 轴角度 |
y 轴角度 |
PBS-635-1D5-6 |
1×5一维点阵 |
635 nm |
450–700 nm |
10.5 mm |
2.6 mm |
6° |
1.5° |
PBS-670-1D9-1 |
1×9一维点阵 |
670 nm |
630–780 nm |
1.6 mm |
0.2 mm |
0.9° |
0.1° |
PBS-650-1D19-14 |
1×19一维点阵 |
650 nm |
500-540 nm; 630-690 nm |
24 mm |
1.3 mm |
13.7° |
0.8° |
PBS-650-1D11-16 |
1×11一维点阵 |
650 nm |
600–730 nm |
28.9 mm |
2.9 mm |
16.5° |
1.6° |
PBS-660-1D99-19 |
1×99一维点阵 |
660 nm |
600–700 nm |
33.7 mm |
0.3 mm |
19.1° |
0.2° |
PBS-635-1D99-28 |
1×99一维点阵 |
635 nm |
600–700 nm |
49.3 mm |
0.5 |
27.7° |
0.3° |
PLI-633-5 |
直线 |
633 nm |
630–690 nm |
8.7 mm |
– |
5° |
– |
PLI-532-30 |
直线 |
532 nm |
470–560 nm |
53.8 mm |
– |
30.1° |
– |
PLI-633-20 |
直线 |
633 nm |
630–670 nm |
35.2 mm |
– |
20° |
– |
PLI-660-30 |
直线 |
660 nm |
600–700 nm |
54.6 mm |
– |
30.5° |
– |
PLI-660-45 |
直线 |
660 nm |
600–700 nm |
83.9 mm |
– |
45.5° |
– |
一维点阵DOE和直线DOE标准品的材质为塑料,一般分为聚甲基丙烯酸甲酯(PMMA)或聚碳酸酯(PC)2种。标准品的形状都是圆形,直径为8 mm,厚度在1mm-1.2mm 之间,小巧精致,非常方便制造商安装于激光模组,激光模块或光学元件中。
