Alpes量子级联激光器基座的类型介绍

作者: 时间:2023-08-04

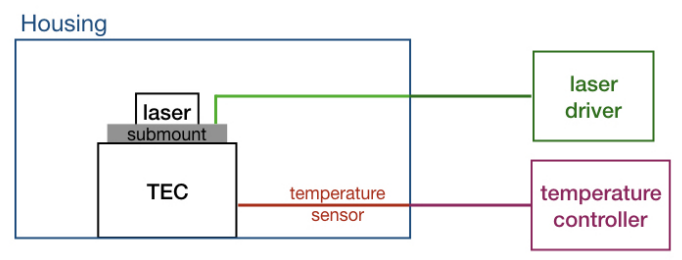

封装对Alpes量子级联激光器QCL的系统稳定性有着重要意义。如图所示,为使用Alpes量子级联激光器QCL的一般设置。这套配置可以由用户自己设计搭建,也可以由AlpesLasers提供方案。


Alpes QCL configurations


其中,针对Alpes量子级联激光器基座(submount)部分,本文进行简单介绍。AlpesLasers的激光芯片可以安装在各种量子级联激光器基座/底座上。每个QCL底座的图纸可以在下面的链接找到。

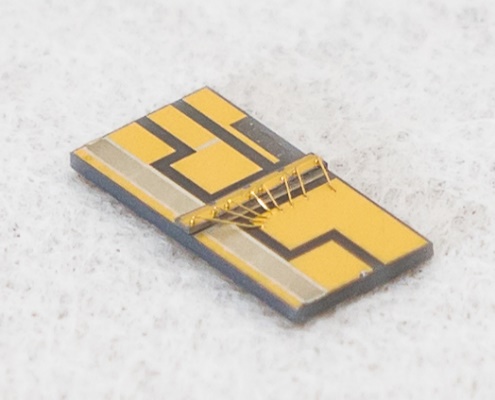

Chip on AN3U submount


1. NS底座是一个标准的铜质底座,可以安装在HHLLLH外壳或各种第三方外壳中。NS底座通常是机械连接(例如使用螺钉)到散热片上。NS底座可容纳单个或双激光芯片。只有传统的激光器使用这种底座;新的激光器将安装在其他选项之一。

2. HP-GS底座是一个更大的铜基座,仅用于高功率激光器。

3. AN底座是一种带有金属的背接触层的氮化铝薄基座。它可以安装在HHLTO-3外壳中。

4. AN3-EC是一个安装在一个小铜片上的AN底座,可以访问芯片的两个面。它用于外腔激光器套件中,可用作其他外腔使用的独立安装件

5. AN-NSP和AN-NSC是安装在NS类铜底座上的AN基座,它们都有相同的尺寸,并与LLH外壳和其他一些第三方外壳兼容。NSP为使用熔点为156℃的In焊料,而NSC使用熔点为143℃的InAgInAg焊料更清洁,是最近安装的激光器的默认选择,但许多遗留下来的激光器仍然使用NSP外壳。

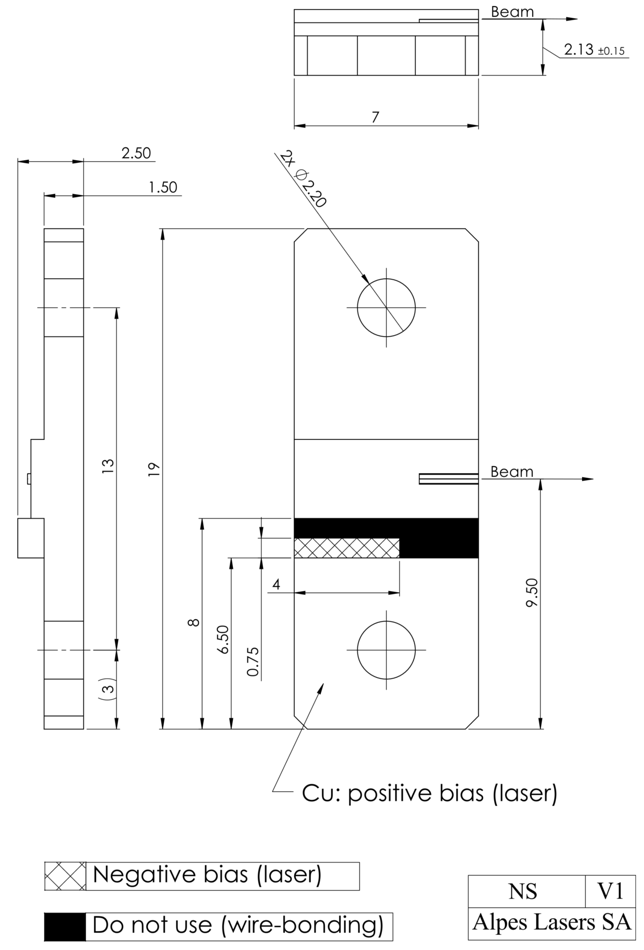

NS submount量子级联激光器基座/QCL底座

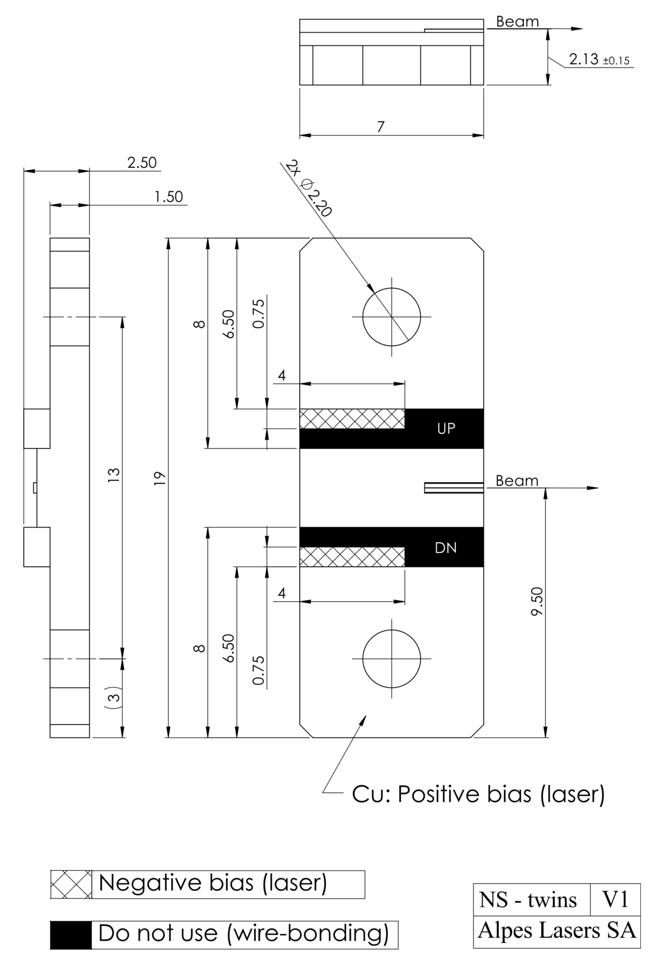

NS with twin lasers量子级联激光器基座/QCL底座

其他更多底座/基座类型可以参考另一篇文章。
