Novanta通过我们全球知名的品牌Cambridge Technology振镜、Laser Quantum激光器和SynradCO2激光器开发光子学解决方案，专门为基于激光的诊断、分析、微加工和精细材料加工应用提供尖端组件和子系统。强大的激光器，加上先进的光束控制和集成了软件和控制的智能子系统，可提供极高的精度和性能，可满足客户的苛刻应用需求。
驱动扫描振镜的首选方法是使用CTI振镜CRS驱动板，CRS驱动板使扫描仪保持在机械共振状态并控制其振幅，同时提供有用的信号以集成到扫描子系统中。该板输出一个3.3V LVCMOS同步信号，用于外部时钟或像素时钟，该信号相对于反射镜位置的相位是可调的。幅度可以在出厂时设置为固定幅度，也可以配置为通过外部0-5V模拟电压基准进行远程设置（或变化），峰值幅度的0.02%的幅度稳定是幅度控制环路高带宽的结果。

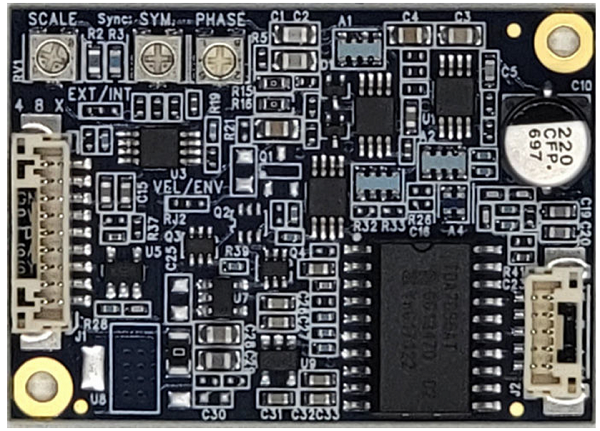

图1：CRS伺服驱动板711-80159图示
光学扫描OPTICAL SCANNING：
为实现高性能，CRS共振振镜与CRS驱动板无缝配合，控制平稳准确，是高频应用的理想选择。如：荧光显微镜、半导体成像、共焦显微镜、工艺验证、眼科成像、掩膜检测、机器视觉和卷筒纸检测等。
CRS伺服驱动器支持所有CRS型号：
|
CRS |
最大角度Max Angle* |
|
4 kHz |
24º opt p-p |
|
8 kHz |
26º opt p-p |
|
12 kHz |
10º opt p-p |
完成CRS解决方案：
CRS驱动板使扫描振镜保持在机械共振状态并控制其振幅，同时提供有用的信号以集成到扫描子系统中。 该板输出一个3.3V LVCMOS同步信号，用于外部时钟，该信号相对于反射镜位置的相位是可调的。 幅度可配置为通过外部0-5V模拟基准进行远程设置（或更改），峰值幅度的0.02%的幅度稳定是幅度控制环路高带宽的结果。
主要特征包括:
- 驱动所有CRS型号，扫描频率为4KHz-12KHz
- 提供精确的同步信号
- 结构紧凑、成本低
- 功耗低
驱动器Model 711-80159规格：
|
规格 |
Model 711-80159 |
|
电源要求 |
- 单轨，+12VDC，有关其他电源配置，请联系 - 12V~1A电流 |
|
角度控制 |
- 可变角度配置 - 用户可提供外部0-5V模拟可变参考电压，以取代板载5V参考电压，从而静态或动态（缩放功能）调整角度，从全场角度调整到最小角度 |
|
同步信号 |
- 每次改变扫描方向时都会出现同步信号 - 相对于镜面位置的相位调整范围： 45° - 同步信号上升沿或下降沿过零触发点的对称性调整，以补偿直流偏移 - 对称同步信号边沿速率：50 ns |
|
输出驱动信号 |
- 干净的正弦驱动信号可最大限度地减少速度线圈和驱动线圈之间的串扰 |
|
集成功能 |
- 锁定连接器 - 单个9针接口连接器 |
|
安装 |
- 驱动器配有一个安装套件，其中包括双面导热胶带、可选的散热片和绝缘膜。 在某些应用中，只需用导热胶带将电路板固定在金属块（如振镜块）上即可。否则，可以提供可选的散热片，将其连接到导热胶带上，在这种情况下，可使用支座和安装螺钉来安装驱动器。 - 对角上还有两个安装孔（间距为1.0英寸x1.5英寸，尺寸为2号螺钉） |
|
尺寸(L x W) |
- 30.5mm x 43mm (1.2”x 1.7”) |
|
质量Quality |
- 符合RoHS标准 |
CRS驱动器连接引脚说明：
图2：CRS驱动器引脚说明图示
|
J1 Pin |
Signal |
Comments |
|
1 |
GND |
|
|
2 |
Velocity |
用于安全检查 |
|
3 |
Sync |
每次方向改变时 |
|
4 |
Fault |
积分饱和Integrator Saturated |
|
5 |
Disable |
下拉禁用伺服系统 |
|
6 |
电源Power |
12V DC, 视型号而定 |
|
7 |
GND |
|
|
8 |
GND |
|
|
9 |
外部振幅控制/电位计 |
0-5V DC，0 至全扫描角度，6° per volt |
|
J2 Pin |
Signal to CRS, Resonant Scanner |
|
1 |
Ground |
|
2 |
快速线圈启动Velocity Coil Start |
|
3 |
速度线圈返回Velocity Coil Return |
|
4 |
驱动线圈返回Drive Coil Return |
|
5 |
驱动线圈返回Drive Coil Return |
