作者：吴wq 时间：2024-12-05
客户在使用Dataray WinCamD-LCM的时候，由于设备自身对周围环境的要求较高，在使用时有一些需要注意的事项。本文整理了一部分使用Dataray WinCamD-LCM时需要注意的事项，方便客户进行查阅，从而更好的使用Dataray WinCamD-LCM设备及相关软件。
一、WinCamD-LCM
WinCamD-LCM设备是美国Dataray推出的高性价比的通用系列光斑分析仪，采用CMOS传感器，观测范围从190-1610 nm；55 um-11 mm的大范围光束直径以及4.2MPixel的高分辨率的特点。除此之外，LCM系列光斑分析仪还具有电子触发全局快门和高达60+Hz的更新速率。
在使用WinCamD-LCM光斑分析仪观测光斑之前，尽量确认仪器周围没有较强的光源（如日光灯，手电筒，激光笔之类）由于WinCamD-LCM在装配衰减片之前，内部CMOS传感器会直接裸露出来，此时如果有较强的光线直接照射到裸露的芯片上，有可能将芯片损坏，导致无法测试数据。
二、滤光片的使用
WinCamD-LCM所搭配的滤光片是可以叠加使用的，每个衰减片前后均带有螺纹，客户也可以选择磁吸式衰减片，更加方便装配和更换。衰减片的衰减倍数根据衰减片的型号决定，客户可以根据需要观测光斑的大小来确认需要叠加的滤光片的数量和型号。下图是WinCamD-LCM在使用ND-4衰减片后不同波长光束的饱和功率曲线图。
WinCamD-LCM使用的滤光片分为螺纹和磁吸两种装配方式。WinCamD-LCM自带ND-1、ND-2、ND-4三款型号的滤光片，其他的衰减片需另外购买。衰减片使用过程中可能会在镜片表面附着污渍或灰尘，可以使用无尘布进行轻轻擦拭，或者使用风机单独对滤光片进行清洁。
三、连接与测试
将WinCamD-LCM设备连接上电脑，等待设备指示灯变绿即可进行光斑观测，使用过程中可以更换衰减片，但是需要保证周边没有强光源照射传感器，更换衰减片时请将被测光源关闭或遮挡，避免直射导致CMOS传感器损坏。光斑测量过程中光束的各项参数会在软件的界面左侧进行显示，同时将光斑的形貌进行3D绘制，方便进行观测和更直观的判断。若左侧数据由黑色变为橙色，则该情况下的数据不准确，无法进行进一步记录和运算。

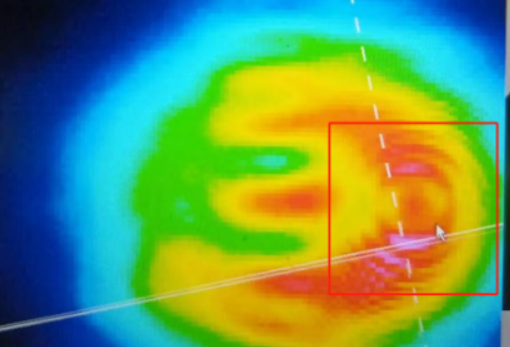

在光斑测量时可能会出现如下的环形噪点，对光斑分析造成影响。噪点的主要来源是未清理的灰尘和水汽，这些污渍有可能附着在滤光片上，也可能附着在传感器上。对传感器进行清理时不要用手直接触摸传感器，可以用洗耳球对芯片表面进行吹洗。为了减少这类噪点，可以在灰尘和水汽较少的室内进行光斑分析，更换滤光片时穿戴好手套，减少皮肤上的汗水和污渍对测试产生影响。
测试结束后可以将设备放入恒温箱内进行保存，减少环境空气的湿度和温度对设备内部的芯片造成损伤，提高设备的使用寿命。
如果想进一步了解Dataray的各种产品或者其他的光斑测量方式，欢迎联系我们。
