西格玛光机组合透镜，复合透镜胶合工艺，组装，调整和温度，运输测试介绍，日本SigmaKoki

组合透镜是由两个或更多个单个透镜元件按照特定的方式组合在一起的光学系统。西格玛光机提供各种多种透镜供选择，如球面透镜，非球面透镜，平凸透镜，平凹透镜以及组合透镜等，其中日本SigmaKoki/OptoSigma的复合透镜是专门设计用于特定应用场合下的光学组件，这些组合透镜通常由多个单个透镜元件组成，以优化特定性能参数，减少色差、球差等，如消色差胶合透镜，物镜和聚光透镜等。以下介绍复合透镜胶合工艺和测试等工序，方便用户快速了解西格玛光机的透镜系列产品。

以下是关于西格玛光机组合透镜/复合透镜胶合工艺，组装，调整以及测试的一些介绍：

日本SigmaKoki透镜的胶合：

显微镜用物镜等组合透镜常包含若干个胶合而成的组合透镜，其中，透镜的胶合，通常使用紫外光固化粘接剂，胶合时先把涂布了粘接剂的透镜重叠在一起，然后使用偏芯显微镜确认偏芯程度并进行调整，最后使用紫外光完成固化，如图1左图。但是，粘结剂的固化过程会影响偏芯状态，因此，西格玛光机在其调整／硬化工程中，需要充分预估粘结剂的固化影响才能获得最高质量胶合透镜。

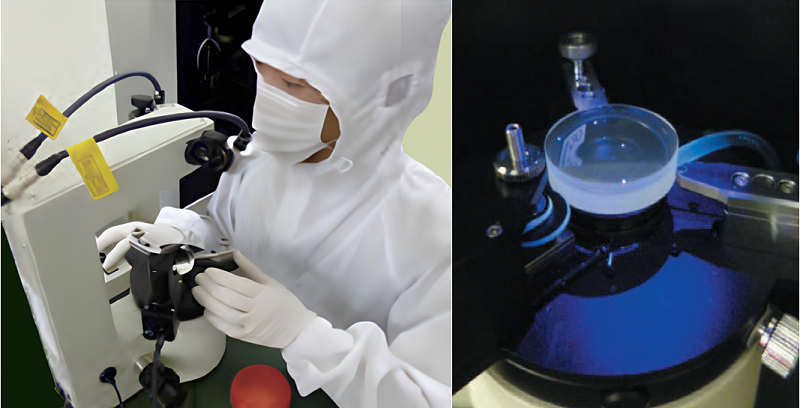

图1：使用紫外固化胶和对中望远镜的胶结工序

OptoSigma组合透镜的组装和调整：

利用一个精密调整好的像差极小的透镜，可把一个理想点光源发出的光重新汇聚到一个点上，利用此透镜观察针孔的话，就可得到一个接近完美的点像。与此相反，如果用了一个没有调整好的透镜的话，只能得到一个畸变了的点像，如图2，图3。我们的工艺师们边观察点像边调整，尽力追求着点像的完美。使用干涉仪可获得透镜的透过波面数据，把它与设计数据比较就可估计调整透镜的那个部分以及调整多大幅度，借助干涉仪，把调整目标作为收差系数并数值化而实现了更精密的调整。

图2：透过波面的实测数据（RMS0.022λ）                  从象差系数计算的透过波面

图3：调整前的点像图                          调整后的点像图

组合透镜的环境试验

组合透镜在使用过程中会经受各种各样的环境负荷的影响，为了保证透镜在指定环境下的使用性能，必须进行各种环境试验。

      ［温度］温度变化会引起材料的膨胀或收缩，会在透镜内部产生应力。为了保证透镜性能，必须在多种温度环境下，检验透过波面精度。

      ［运输（振动/跌落）］产品在运输过程时，会受到震动载荷，而且还有跌落的风险。为了保证客户到手时的产品性能，对产品的包装等，必须进行振动试验和跌落试验。

图4：用于进行温度，湿度试验测试的环境测试装置
