作者：郭sy 时间：2025-02-24
First Sensor PS100-7-SM插针光电二极管是低暗电流PIN光电二极管，有效面积为100平方毫米，传感器封装类型为表面贴装（SMD）。针脚光电二极管表面封装采用透明环氧封装剂，可回流焊接。针脚光电二极管工作波长为400-1100nm。
First Sensor PS100-7-SM针脚光电二极管应用：
-激光探测
-分析仪器
-辐射检测
-脉冲传感器
PS100-7-SM针脚光电二极管特点
-100平方毫米PIN有效面积
-高并联电阻
-高灵敏度
PS100-7-SM插针光电二极管
PS100-7-SM插针光电二极管参数
PS100-7-SM插针光电二极管具有低暗电流，高灵敏度和100平方毫米有源光电二极管区域。
PS100-7-SM插针光电二极管结构视图
PS100-7-SM插针光电二极管绝对最大额定值如下表
|
符号 |
参数 |
最小值 |
最大值 |
单位 |
|
TSTG |
存储温度 |
-20 |
80 |
°C |
|
TOP |
工作温度 |
-20 |
60 |
°C |
|
Mmax |
最大反向电压 |
|
50 |
V |
|
IPEAK |
峰值直流电 |
|
10 |
mA |
PS100-7-SM针脚光电二极管原理图
PS100-7-SM针脚光电二极管23°时的光谱响应
PS100-7-SM插针光电二极管23℃时的光电特性如下表。
|
符号 |
特征 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
有效区域 |
|
10000×10000 |
μm |
||
|
|
有效区域 |
|
100 |
mm2 |
||
|
ID |
暗电流 |
VR=10V |
|
1 |
10 |
nA |
|
C |
电容 |
VR=0V |
|
900 |
|
pF
|
|
VR=10V |
|
60 |
|
pF |
||
|
|
响应率 |
λ=632nm |
|
0.4 |
|
A/W |
|
λ=900nm |
|
0.64 |
|
A/W |
||
|
tR |
上升时间 |
VR=0V; λ=850nm; RL= 50Ω |
|
2000 |
|
ns |
|
VR=10V;λ=850nm;RL= 50 Ω |
|
40 |
|
ns |
||
|
VR=80V;λ=850nm;RL= 50 Ω |
|
10 |
|
ns |
||
|
|
分流电阻 |
VR=10mV |
|
150 |
|
MΩ |
|
VBR |
击穿电压 |
IR=2µA |
50 |
|
|
V |
PS100-7-SM针脚光电二极管量子效率-波长曲线（23℃）
PS100-7-SM插针光电二极管电容-反向偏压曲线 (23°)
PS100-7-SM针脚光电二极管暗电流-反向偏压曲线（23°C）
PS100-7-SM插针光电二极管暗电流-温度曲线（10V偏压）
First Sensor PS13-6B TO插针光电二极管是蓝绿色增强方形有效面积PIN光电二极管，有效面积为13平方毫米。针脚光电二极管是TO5封装，带有紫外线透明玻璃窗。工作波段350-1100nm。
First Sensor PS13-6B TO插针光电二极管应用：
-精密光度测量
-分析仪器
-医疗设备
-荧光检测仪
PS13-6B TO光电二极管特点
-13平方毫米PIN探测器
-高灵敏度
-高并联电阻
-蓝绿增强
PS13-6B TO插针光电二极管
PS13-6B TO光电二极管参数
PS13-6B TO插针光电二极管是蓝绿色增强方形有效面积PIN光电二极管，有效面积为13平方毫米。TO5封装，带有紫外线透明玻璃窗。工作波段350-1100nm。
PS13-6B TO插针光电二极管结构图
PS13-6B TO插针光电二极管绝对最大额定值如下表
|
符号 |
参数 |
最小值 |
最大值 |
单位 |
|
TSTG |
存储温度 |
-55 |
125 |
°C |
|
TOP |
工作温度 |
-40 |
100 |
°C |
|
Mmax |
最大反向电压 |
|
20 |
V |
|
IPEAK |
峰值直流电流 |
|
10 |
mA |
PS13-6B TO针脚光电二极管原理图
PS13-6B TO针脚光电二极管光谱响应（23℃）
PS13-6B TO插针光电二极管在23℃的光电特性如下表。
|
符号 |
特征 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
有效区域 |
|
3504×3504 |
μm |
||
|
|
有效区域 |
|
13 |
mm2 |
||
|
ID |
暗电流 |
VR=5V |
|
0.25 |
10 |
nA |
|
C |
电容 |
VR=0V |
|
180 |
|
pF |
|
VR=5V |
|
50 |
|
pF |
||
|
|
响应率 |
λ=410nm |
|
0.22 |
|
A/W |
|
λ=550nm |
|
0.37 |
|
A/W |
||
|
tR |
上升时间 |
VR=0V; λ=410nm; RL= 50Ω |
|
140 |
|
ns |
|
VR=5V; λ=410nm; RL= 50Ω |
|
70 |
|
ns |
||
|
|
分流电阻 |
VR=5mV |
|
200 |
|
MΩ |
|
|
N.E.P. |
VR=5V，λ=410nm |
|
4E-14 |
|
W/√Hz |
|
VBR |
击穿电压 |
IR=2µA |
20 |
30 |
|
V |

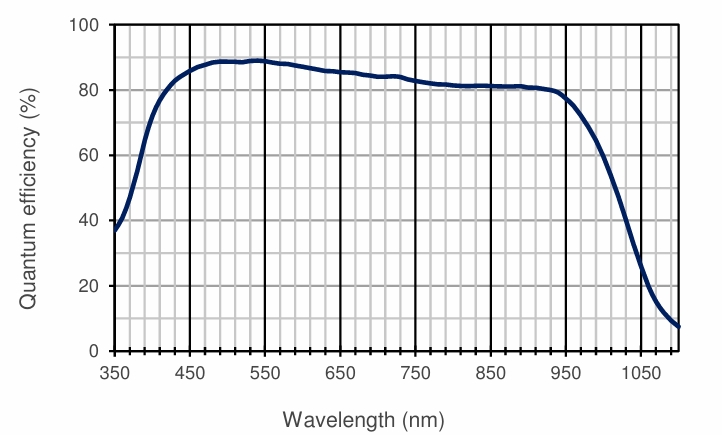

PS13-6B TO光电二极管量子效率-波长曲线（23℃）
PS13-6B TO光电二极管电容-反向偏压曲线(23℃)
PS13-6B TO插针光电二极管暗电流-反向偏压曲线（23°C）
