作者： 时间：2023-07-17
随着结构光需求量的增加，海纳继续引领玻璃结构光镜片开发，新开发的镜片低成本，可用于大功率激光结构光。大功率结构光镜片拓展的型号类型有单线结构光、三线结构光、多线结构光、十字线结构光、网格结构光、随机点阵结构光、定位及人机交互结构光，可以满足不同客户的应用需求。
大功率结构光镜片标准品拓展后，结构光的波长有650nm、905nm、808nm、532nm、635nm、450nm、830nm、520nm、940nm和635nm，波长从原来的5种拓展到现在的10种。
大功率结构光镜片单线结构光有5种型号，SL-L1-650-43、SL-L1-650-60、SL-L1-650-90、SL-L1-905-60、SL-L1-905-100。
玻璃结构光镜片三线结构一种类型，即SL-L3-650-67x17，波长是650nm，角度是67°×17°。
大功率激光结构光中多线结构光有6种型号，SL-L7-650-23x50、SL-L7-808-33、SL-L7-650-30、SL-L11-650-30和SL-L25-808-33。
十字线结构光和十段等间距标尺从1种型号增加到六种型号，随机点阵玻璃结构光镜片比原来的型号增加了6倍多。
大功率激光结构光型号
结构光的命名原则是类型-波长-角度。结构光的类型多种多样，有单线结构光、三线结构光，七线结构光，网格结构光，随机点阵结构光等等。
|
型号 |
描述 |
波长nm |
器件尺寸 |
|
SL-L1-650-60 |
单线 |
650 nm |
5×6 mm |
|
SL-L1-650-90 |
单线 |
650 nm |
5×6 mm |
|
SL-L1-905-100 |
单线 |
905 nm |
5.2×3.2 mm |
|
SL-L1-650-43 |
单线 |
650 |
/ |
|
SL-L1-905-60 |
单线 |
905 |
/ |
|
SL-L3-650-67x17 |
3线 |
650 nm |
6.1×6.1 mm |
|
SL-L7-650-23x50 |
7线 |
650 |
/ |
|
SL-L7-650-30 |
7线 |
650 |
/ |
|
SL-L7-808-33 |
7线 |
808 nm |
5×6 mm |
|
SL-L11-650-30 |
11线 |
650 |
/ |
|
SL-L41-650-55x43 |
41线 |
650 |
1 |
|
SL-L25-808-33 |
25线 |
808 nm |
6.5×6.5 mm |
|
SL-C-650-60 |
十字线 |
650 nm |
3×3 mm |
|
SL-C-532-15 |
十字线 |
532 |
/ |
|
SL-C-532-60 |
十字线 |
532 |
/ |
|
SL-LK-532-75 |
一字线刻线 |
532 |
/ |
|
SL-CK-650-75 |
十字线 |
650 nm |
3×3 mm |
|
SL-CK-525-75 |
十字线 |
525 nm |
4×4 mm |
|
SL-A-635-47x4.6 |
不规则 |
635 |
/ |
|
SL-G-532-8x8-8 |
8×8网格 |
532 nm |
30×30 mm |
|
SL-G-450-10x10-53 |
10x10网格 |
450 |
/ |
|
SL-G-650-10x10-2.9 |
10x10网格 |
650 |
/ |
|
SL-830-NJ-63x51 |
随机点阵 |
830 nm |
4×5 mm |
|
DWX-650-10 |
随机点阵 |
650nm |
/ |
|
DWX-650-15 |
随机点阵 |
650 |
/ |
|
SL-532-962-30 |
随机点阵 |
532 |
/ |
|
SL-830-35000-63x51 |
随机点阵 |
830 |
/ |
|
SL-830-53x0.36 |
随机点阵 |
830 |
/ |
|
SL-830-4800-40 |
随机点阵 |
830 |
/ |
|
SL-830-900-38 |
随机点阵 |
830 |
/ |
|
SL-940-4800-42 |
随机点阵 |
940 |
/ |
|
SL-940-962-60 |
随机点阵 |
940 |
/ |
定位及人机交互结构玻璃结构光镜片型号
|
型号 |
描述 |
波长nm |
|
PT-JP-F |
键盘 |
/ |
|
PT-JP-I |
键盘 |
/ |
|
PT-JP-I |
键盘 |
/ |
|
PT-JP-SB |
键盘 |
/ |
|
PT-TY-DT |
键盘 |
/ |
|
PT-TY-WY |
/ |
/ |
|
PT-G |
/ |
/ |
|
PT-Q |
/ |
/ |
|
PT- |
/ |
/ |
|
DWK-520-21 |
/ |
520 |
|
DWK-520-50. 8x39 |
/ |
520 |
|
DWK-520-60x45 |
/ |
520 |
|
DWK-650-30x21 |
/ |
650 |
|
DWK-650-40x31 |
/ |
650 |
|
DWK-650-42x24 |
/ |
650 |
|
DWK-650-45x45 |
/ |
650 |
|
DWK-635-47x35 |
/ |
635 |
|
DWK-635-53x39 |
/ |
635 |
|
DWK-650-60x45 |
/ |
650 |
|
DWK-650-70x50 |
/ |
650 |

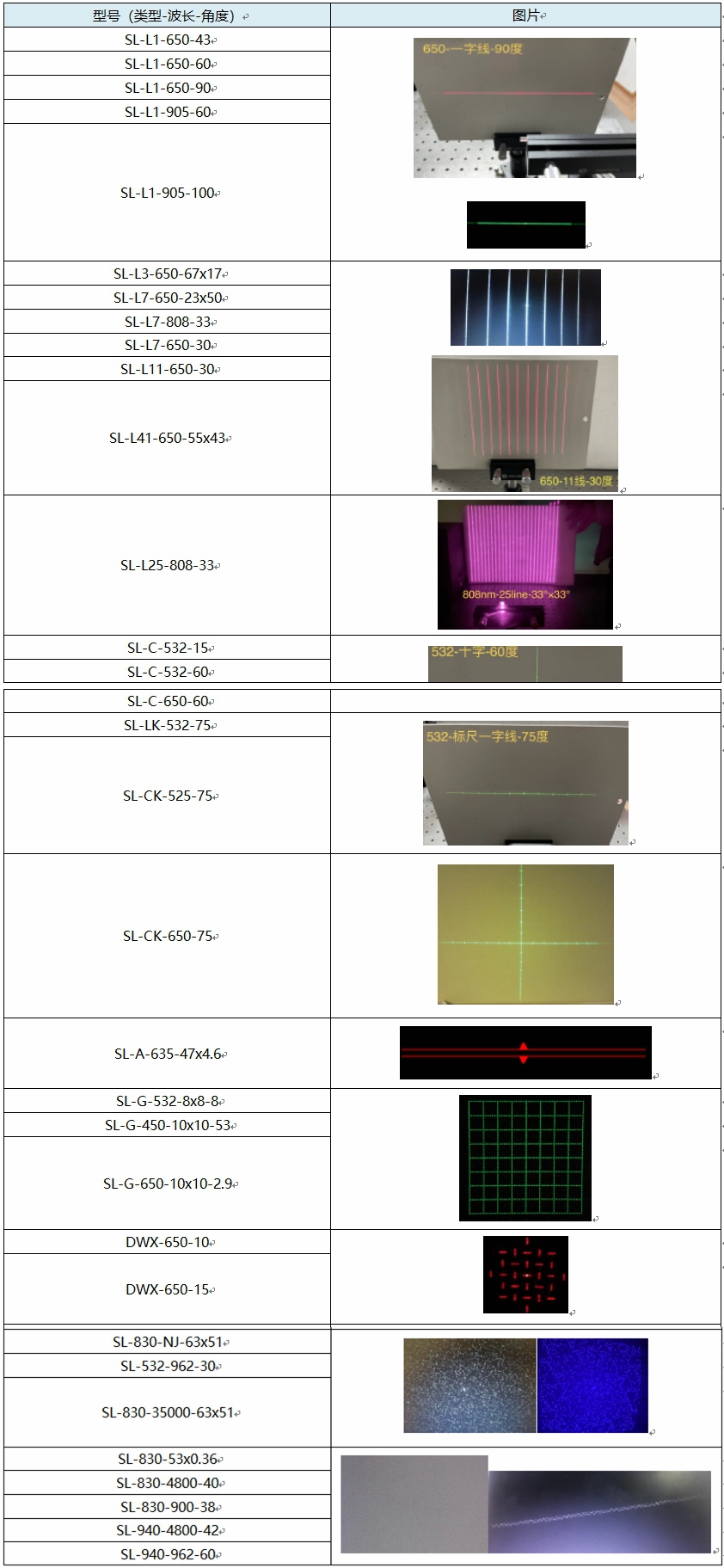

大功率结构光镜片对应型号图片：
定位及人机交互结构：
