石英玻璃的主流厂商Corning、OHARA和Schott，熔融石英材料的光学参数、机械参数和热参数

密度

2.20g/cm³

阿贝常数

67.6

硬度

5.5 - 6.5 莫氏硬度等级 570 KHN 100

设计拉伸强度

4.8x10⁷ Pa (N/mm²) (7000 psi)

设计抗压强度

大于1.1x10⁹ Pa (160,000 psi)

体积模量

3.7x10¹⁰ Pa (5.3x10⁶ psi)

杨氏模量

3.1x10¹⁰ Pa (4.5x10⁶ psi)

泊松比

0.17

电感应强度

7x10⁷ ohm.cm (350°C)

介电特性（20°C 和 1 MHz）

恒定

强度

损耗因数

耗散因数

3.75

5x10⁷ V/m

小于4x10^-4

小于1x10^-4

声横波速度

3.75x10³ m/s

声波/压缩波速度

5.90x10³ m/s

声波衰减

小于 11 db/m MHz

渗透率常数 (cm3mm/cm2

秒厘米汞柱）

氦

氢

氘

氖

(700°C)

210x10^-10

21x10^-10

17x10^-10

9.5x10^-17

化学稳定性（氢氟酸除外）

高耐水性和耐酸性

热膨胀系数

5.5x10^-7cm/cm.°C (20°C-320°C)

导热性

1.4 W/m.°C

比热

670 J/kg.°C

软化点

1683°C

退火点

1215°C

应变点

1120°C

材料型号

JGS1

JGS2

JGS3

最大尺寸

直径<200mm

直径<300mm

直径<200mm

透射范围

(中等透射比率）

0.17~2.10um

(平均透过率>90%)

0.26~2.10um

 (平均透过率>85%)

0.185~3.50um

(平均透过率>85%)

OH-含量

1200 ppm

150 ppm

5 ppm

荧光(激发波长254nm)

几乎无荧光

强v-b

强V-B

杂质含量

5 ppm

20-40 ppm

40-50 ppm

双折射常数

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

熔融方法

合成CVD

氢氧熔融

电气熔融

应用

激光基底：窗口片、透镜、棱镜、镜子...

半导体和高温窗口片

红外线和紫外线衬底

弹性（杨氏）模量

73 GPa

剪切模量

31 GPa

磨损或磨蚀后的断裂模量

52.4 MPa

体积模量

35.9 GPa

泊松比

0.16

密度

2.20 g/cm³

克努普硬度（100克负载）

522 kg/mm²

拉伸强度

54 MPa

抗压强度

1.14 GPa

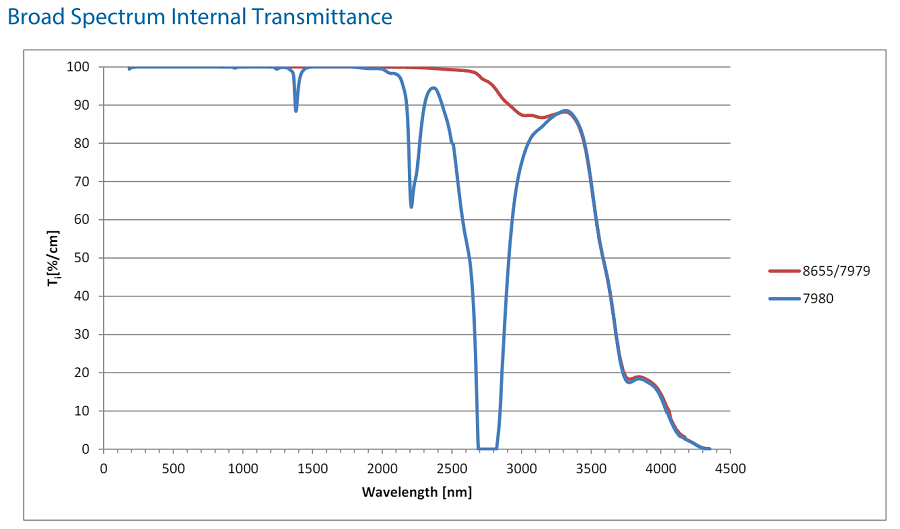

玻璃材料编号

7980

粘度

软化点

1585 ˚C

10^7.6泊

退火点

1042 ˚C

10¹³泊

应变点

893 ˚C

10^14.5泊

比热

0.770 J/(g K)

导热性

1.38 W/(m K)

热扩散率

0.0075 cm² /s

热膨胀（ppm/C）：

5 ˚C to 35 ˚C

0.52 x 10^-6

0 ˚C to 200 ˚C

0.57 x 10^-6

-100 ˚C to +200 ˚C

0.48 x 10^-6

nF'-nC'

0.006797

应力系数

35.0 nm/cm MPa

阿贝常数：V_e

67.6

阿贝常数：V_d

67.8

多项式频散方程常数¹ , 22 ˚C

A₀

2.104025406E+00

A₁

-1.456000330E-04

A₂

-9.049135390E-03

A₃

8.801830992E-03

A₄

8.435237228E-05

A₅

1.681656789E-06

A₆

-1.675425449E-08

A₇

8.326602461E-10

Sellmeier 分散方程常数² , 22 ˚C

A₁

0.68374049400

A₂

0.42032361300

A₃

0.58502748000

B₁

0.00460352869

B₂

0.01339688560

B₃

64.49327320000

∆n/∆T 分散方程常数³ , 20-25 ˚C

C₀

9.390590

C₁

0.235290

C₂

-1.318560E-03

C₃

3.028870E-04

物理特性

密度

2.2g/cm³

杨氏模量

72.4 GPa

扭转刚度

30.9 GPa

泊松比

0.17

抗压强度

1.1 GPa

弯曲强度

69 MPa

拉伸强度

55 MPa

维氏硬度

8.8～10.1 GPa

克努普硬度

6.4～7.0 GPa

热膨胀系数

5.5×10^－7 1/K

软化点

1600°C

退火点

1160°C

应变点

1060°C

比热（25℃）

0.73 kJ/kg・K

导热率

1.3 W/m・K（25℃）

1.4 W/m・K（100℃）

光学特性

气泡

0～0.03mm²/100cm³

条纹

单向 A 级（根据 Mil-G-174）

比强度（应变）

10 nm/cm及以下

荧光

不允许（激发波长254nm）

密度 ρ (25摄⽒度时)

2.23 g/cm³

杨氏模量E (根据标准DIN13316)

64 kN/mm²

泊松比µ (根据标准DIN13316)

0.2

努普硬度 HK0.1/20 (根据标准DIN ISO9385)

480

弯曲强度（根据 DIN 52292 T 1 标准）

25 MPa

比热容 c_p (20 –100 °C)

0.83 kJ/(kg·K)

热导率 λ (90 °C)

1.2 W/(m·K)

相变点温度 T_g* (根据 ISO 7884)

525 °C

努普硬度 HK0.1/20 (根据标准DIN ISO9385)

480

线性热膨胀系数 (C.T.E.) α_{(20-300 °C)}

3.25 x 10-6 K^-1

变形温度

525 °C

退火点（10¹³ dPas）

560 °C

LITTLETON温度/软化点（10^7.6 dPas）

820 °C

导热系数 λ（90 °C）

1.2 W/(m·K)

比热容 c_{p (20–100 °C)}

0.83 kJ/(kg·K)

最高工作温度

短期使用（<10 小时）

500 °C

长期使用（≥ 10 小时）

450 °C

阿贝值 (v_e = (n_e – 1) / (n_F’ – n_C’))

65.41

折射率 (n_d)

1.471

色散 (n_F – n_C)

71.4 x 10^-4

应力光弹系数 (K)

4.0 x 10^-6 mm2 N^-1
