作者： 时间：2024-08-14

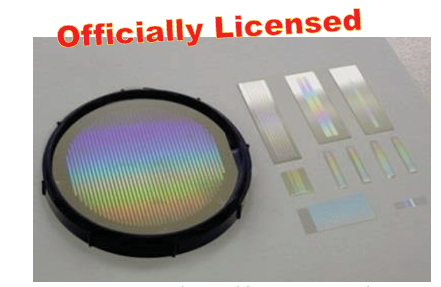

日本OXIDE的扇形晶体（fan-out）PP Mg:SLT是一种周期极化的非线性晶体，扇出型晶体具有高转换效率、可调谐激光器SHG、可调谐OPO/OPG、生成瓦级可见光、新波长的可行性试验等特点，扇出型晶体可用于UV、可见光- MIR范围。日本OXIDE 扇形PPSLT扇出结构的转换效率低于单周期器件，具体取决于光束直径的大小。
日本OXIDE标准扇形晶体（fan-out）PP Mg：SLT周期极化晶体的特点：
- 可调谐激光倍频，调谐激光器的输出波长进行倍频处理，以获得波长更小、频率更高的激光
- 可调谐OPO/OPG，利用非线性光学效应实现输出光波长的连续调谐
- 生成瓦级可见光
- 新波长的可行性试验
扇形晶体（fan-out）PP Mg:SLT 周期极化晶体(QPM设备)
*QPM:准相位匹配
扇形PPSLT的许可专利：US6211999（钽酸锂单晶及光功能器件）/US6673330（铌酸锂或钽酸锂单晶及其光学元件、以及氧化物单晶的生产方法和生产装置）/JP4569911（钽酸锂单晶波长转换元件）
扇形PPSLT非线性晶体应用实例
可调谐激光器的SHG（二次谐波）
左侧输入可调谐激光，右侧输出SHG（二次谐波）
可调谐OPO（光学参量振荡器）/OPG（光学参量产生）
左侧输入脉冲泵浦激光，右侧输出OPO（光学参量振荡器）/OPG（光学参量产生）信号
注意事项:
非线性晶体PP Mg:SLT扇出结构的转换效率低于单周期器件，具体取决于光束直径的大小。
扇出型晶体标准品规格
|
型号 |
厚度（mm） |
周期性 |
相位匹配条件@约50(SHG波长) |
|
|
∧a (um) |
∧b (um) |
|||
|
A |
0.5 |
5.9 |
6.5 |
483~497 |
|
B |
6.4 |
7.0 |
496~509 |
|
|
C |
6.9 |
7.6 |
508~523 |
|
|
D |
7.5 |
8.2 |
522~536 |
|
|
E |
8.1 |
8.9 |
535~551 |
|
|
F |
8.8 |
9.7 |
550~568 |
|
|
G |
9.6 |
10.6 |
567~585 |
|
|
H |
10.5 |
11.6 |
584~605 |
|
|
I |
11.5 |
12.7 |
604~625 |
|
|
J |
0.8 |
12.6 |
13.9 |
624~647 |
|
K |
13.8 |
15.2 |
646~670 |
|
|
L |
15.1 |
16.7 |
669~697 |
|
|
M |
16.6 |
18.3 |
696~725 |
|
|
N |
18.2 |
20.1 |
724~757 |
|
|
O |
20.0 |
22.1 |
756~794 |
|
|
P |
1.0 |
22.0 |
24.3 |
793~835 |
|
Q |
24.2 |
26.7 |
834~886 |
|
|
R |
26.6 |
29.4 |
885~954 |
|
|
S |
29.3 |
32.4 |
953~1055 |
|
|
T |
32.3 |
35.7 |
1054~(1255) |
|
|
U |
35.6 |
39.3 |
|
|
· PP Mg：Mg是OXIDED的一种产品
