Guiding Photonics提供了中红外光纤解决方案，其空心光纤/空芯光纤/空心芯光纤电缆是一种理想的解决方案，适用于许多需要远程激光束传输的中红外应用。空心芯光纤是许多需要远程激光束传输的中红外应用的理想解决方案。

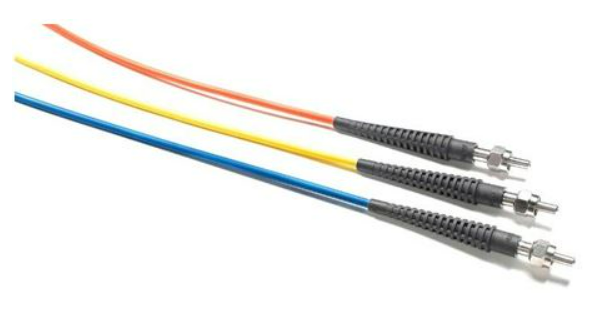

图1 ： 空心光纤/空芯光纤/空心芯光纤实物图
空心光纤/空芯光纤/空心芯光纤特点介绍
-良好的传输性能：从λ = 2 - 16 µm具有良好的传输性能。
-单模选项：对于λ ≥ 5 µm提供单模选项。
-模式过滤：能够过滤非高斯光束的模式。
-高耦合效率：耦合效率大于95%。
-高能量/功率：高达100 W CW的高能量/功率。
-无端部反射：无端部反射现象。
-无包层模式：没有包层模式。
-坚固且灵活：具有坚固且灵活的特点。
空心光纤/空芯光纤/空心芯光纤标准产品
多模光纤
|
型号 |
内径μm |
涂层 |
SMA连接器 |
长度m |
|
HF500MW-SMA-Gn-1m |
500 |
λ=3–12μm的MW涂层 |
有 |
1 |
|
HF500MWLW-SMA-Gn-1m |
500 |
λ=5–12μm的MWLW涂层 |
有 |
1 |
|
HF500LW-SMA-Gn-1m |
500 |
8–16μm的LW涂层 |
有 |
1 |

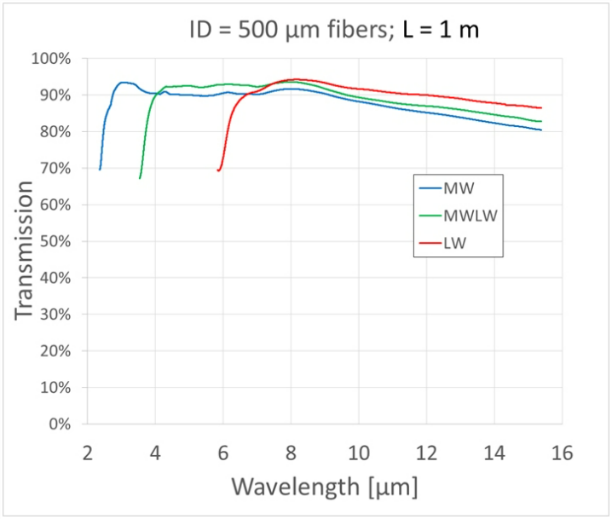

图2 ： 多模光纤，波长与传输效率关系
单模光纤
型号
内径μm
涂层
SMA连接器
长度m
HF300LW-SMA-Be-1m
300
λ=8–16μm的LW涂层
有
1
HF200MWLW-SMA-BK-0.25m
200
λ=5–12μm的MWLW涂层
有
0.25

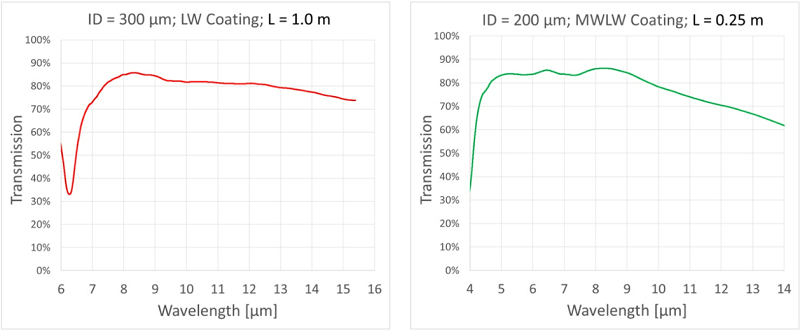

图3 ： 单模光纤，波长与传输效率关系
主要规格
空心光纤/空芯光纤/空心芯光纤结构
介质层
Silver - lodide (AgI)
反射层
Silver (Ag)
空心核心
玻璃或塑料毛细管
保护缓冲层（仅玻璃）
图4 ： 空心光纤/空芯光纤/空心芯光纤结构
其他规格
玻璃
塑料
内径
200μm
300μm
500μm
750μm
1000μm
1500μm
典型损失①
4 dB/m
1 dB/m
0.5 dB/m
0.2 dB/m
0.1 dB/m
0.2 dB/m
单模范围
λ ≥ 4 μm
λ ≥ 8 μm
λ ≥ 12 μm
--
--
--
输出发散角(1/2)②
50 mRad
40 mRad
30 mRad
30 mRad
30 mRad
30 mRad
最小弯曲半径
5 cm
5 cm
10 cm
20 cm
50 cm
10 cm
最大功率③
5 W
10 W
30 W
50 W
100 W
30 W
空心芯光纤长度
0.1 – 1.0 m
0.1 – 2.0 m
0.1 – 5.0 m
0.1 – 5.0 m
0.1 – 5.0 m
0.1 – 5.0 m
①弯曲时的附加损失，随弯曲半径（R）为1/R而变化。
②列出的值是λ = 10μm，通常随波长线性扩展。
③连续波额定功率假设适当的耦合和对齐。初始对准应始终在功率较低的情况下进行。
空心光纤/空芯光纤/空心芯光纤各类选项
空心光纤/空芯光纤/空心芯光纤连接器选项
SMA 905、FC/PC类型连接器或裸露。由于尺寸限制，FC连接器不适用于塑料1500 µm光纤。

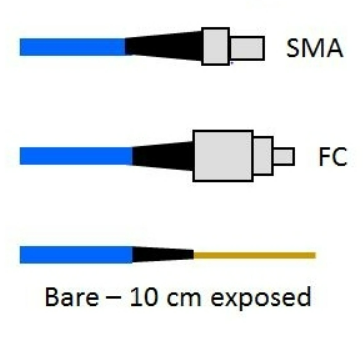

图5 ： 连接器选项
空心光纤/空芯光纤/空心芯光纤护套选项
有或无保护护套，护套直径根据光纤内径而定。对于ID < 750
µm的光纤，护套直径为3.0 mm；对于ID ≥ 750 µm的光纤，护套直径为3.8 mm。

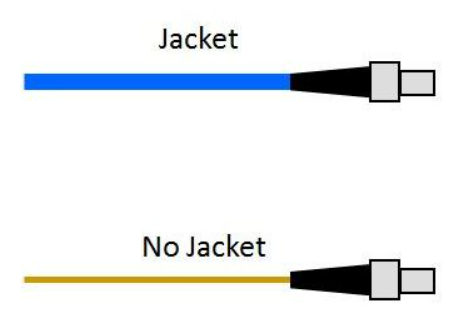

图6 ： 护套选项
定制束
能够组装定制束，在单个连接器中实现多个激光源的传输，还包括标准实心核心光纤用于可见、NIR和SWIR波长。

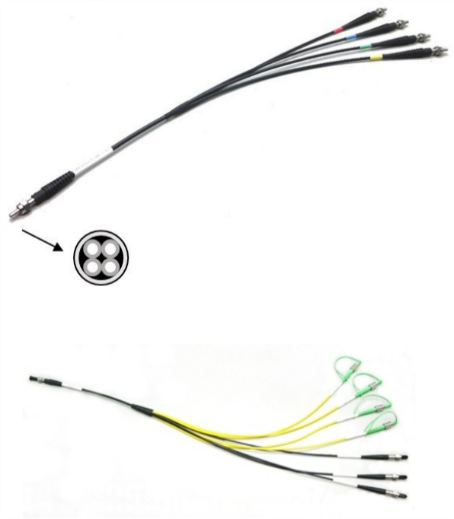

图7 ： 定制束案例
定制光纤耦合解决方案
设计和生产用于各种应用的定制光机组件，包括用于Mid - IR激光器的光纤尾纤解决方案以及一系列商业QCL、ICL和CO₂激光器的光学组件。

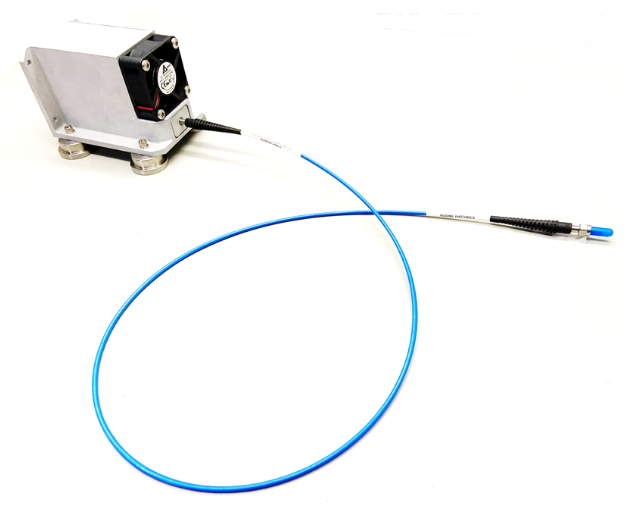

图8 ： 定制光纤耦合解决方案案例
