低散乱平行平面基板和光学样板等基板和窗口的选型指导，SigmaKoki西格玛光机

日本SigmaKoki西格玛光机是一家专注于精密光学和机械产品的公司，其产品广泛应用于科研、工业、医疗等多个领域。SigmaKoki生产的基材是重要的光学部件，用于反射镜和低散乱窗口，低杂散镜片等，实现所需的光学功能，其中，低散乱平行平面基板可用作于高能量激光反射镜和X线反射镜等低散乱反射镜的基材，其特点是超光滑表面，表面粗糙度Ra小于0.2nm。其他的低散乱楔形基板和光学样板可用于各个反射镜，具备不同的作用和效果。此文，介绍OptoSigma低杂散平行平面基板和低散乱窗口，加深对西格玛光机光学元件了解的同时方便快速的选择理想的光学元件基材。

日本SigmaKoki西格玛光机基板：

用于反射镜或分光镜等，没有蒸镀薄膜的玻璃板（基板），制造标准品之外的技术指标的反射镜或分光镜等时，可以在标准品的基板上特订镀膜。

高能量激光反射镜和X线反射镜等低散乱反射镜和低杂散镜片用到的低散乱平行平面基板（OPSQSP/WSSQSP）表面粗糙度控制在0.2nm（Ra）以下，其表面超光滑。

窗口和分光镜用到的平行平面基板（OPB/OPSQ/OPSQK）作为特订分光镜或窗口等蒸镀薄膜的基板使用，备有可用于可见，红外谱区的BK7型和合成石英型，另外，楔形基板（WSB/WSSQ/WSSQK）可以分离正反面反射的光束，也可以作为以小角度折射的棱镜使用。

可作为干涉仪的样板或光学样板使用的光学样板HMPQP/HMPZP的使用形状随温度变化极小的材料。

凹面镜（激光谐振腔反射镜）用到的凹面反射镜基板（TCBS/LCBS）中的TCBS可以蒸镀各种全反射镜薄膜的凹面基板，而LCBS可作为激光谐振腔反射镜的基板的凹面基板，凹面和背面的平面被加工为高质量的面型精度。

反射镜用到的平面基板（OFB/OFSQ/其他）的单面经过高精度抛光，精度达到激光反射镜水平的，表面损伤很少。

日本SigmaKoki/OptoSigma西格玛光机窗口：

日本SigmaKoki（西格玛光机）提供的光学窗口有多种材质可供选择，每种材质都有其独特的光学和物理特性，适用于不同的应用场景。

在真空容器中或在隔板对面通过光线时使用的光学仪器用窗口，用于窗口的材料随使用波长的不同而不同。由于材料存在优缺点，请确认其特性后使用。

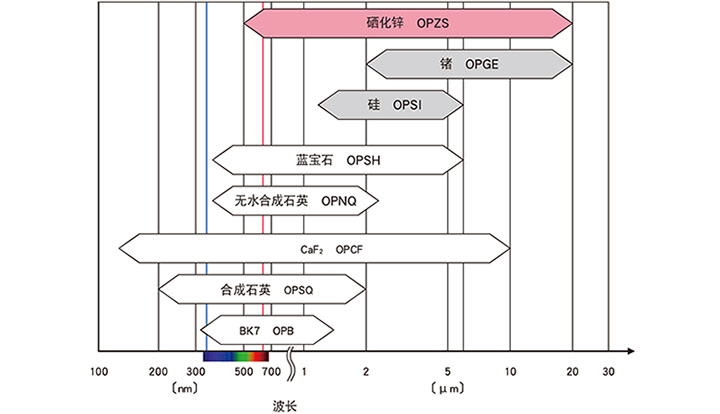

窗口材料波长图示

1. BK7玻璃

特点：BK7是一种常用的光学玻璃，具有良好的透光性和较低的热膨胀系数，适用于可见光和近红外(380nm-1500nm)波段。

应用：广泛用于显微镜、照相机镜头、激光器窗口等。

2. 合成石英（OPSQ）

特点：仅由纯粹的二氧化硅构成的，不含其它成分的光学玻璃，在红外1.38μm，2.22μm，2.7μm的波长条件下具有特征性的吸收。

应用：用于高功率激光器、紫外光谱仪、高温环境下的光学窗口等。

3. 氟化钙（CaF2）

特点：在紫外到远红外波段(150nm-10um)具有高透光率，低折射率，适用于低温环境。

应用：常用于紫外光谱仪、红外光谱仪、低温光学系统等。

4．无水合成石英（OPNQ）

特点：无水合成石英是在没有二氧化硅与水相结合的特殊环境下制造的，扩展到3.0μm的红外区域仍然具有较高的透过率。但是，为了强制脱水而混有其它杂质，紫外光谱区的透过率不太高。

应用：适用于高要求的光学应用。

5. 蓝宝石（Al2O3）

特点：具有极高的硬度和耐磨性，耐高温，其波段范围是320nm-6000nm。

应用：用于高功率激光器、高温环境下的光学窗口、耐磨窗口等。

6. 硅（Si）

特点：在红外波段具有高透光率，适用于中红外光谱仪和激光器，波长范围是1200nm-6000nm。

应用：用于红外光谱仪、红外成像系统等。

7. 锗（Ge）

特点：在中红外波段具有高透光率，适用于低温环境, 波长范围是2um-20um。

应用：用于红外光谱仪、红外热像仪等。

8. 硒化锌（ZnSe）

特点：在中红外波段具有高透光率，耐高温，适用于高功率CO2激光器，波长范围是500nm-20um。

应用：用于CO2激光器、红外光谱仪等。

其中，低杂散平行平面基板和低散乱楔形基板用到的材质有合成石英　紫外用CaF2和MgF2，主要用做X射线反射镜和高能量激光反射镜的基板。
