Asphericon、Thorlabs、Edmund和Lightpath非球面透镜选型指导

-材料为熔融石英、N-BK7、S-LAH64或可选择定制的材料，包括几乎所有类型的玻璃、二氧化硅、锗、硅、红外透镜、微晶玻璃

-表面粗糙度最低可为RMSi≤20nm

-适用于高功率激光应用

-具有最低粗糙度 (Rq≤0.5nm) 的高端成品光学器件，可减少散射

-可提供最多7种标准涂层（可根据要求定制涂层），除了240到1600 nm波长范围内的各种AR涂层外，还提供高质量的波长特异性涂层(V-涂层)

-激光诱导损伤阈值12 J/cm², 100 Hz, 6 ns, 532 nm

-现货供应

-符合RoHS规定

-提供已安装的非球面镜

Asphericon定制非球面镜特点：

-材料：几乎所有类型的玻璃、二氧化硅、锗、硅、红外透镜、微晶玻璃

-衍射受限质量（斯特列尔最高0.99）

-表面粗糙度值最低低至RMSi≤15nm

-高端光学镀膜，除了240到1600 nm波长范围内的各种AR涂层外，还提供高质量的波长特异性涂层(V-涂层)，还可以选择客户特定的膜

-提供已安装的非球面镜，Asphericon机械设计包括最大直径300mm的框架、支座和安装座

-镀膜后光谱范围：190–5100nm

Thorlabs非球面镜特点：

-CNC精密抛光，具有很高的光学性能

-材料为熔融石英、N-BK7、S-LAH64或硒化锌

-未镀膜、V形膜或宽带增透膜可选

-以未安装或安装在带刻度的SM1透镜套管中的形式

-表面计量程序符合ISO 10110-5和ISO 10110-12标准

-提供已安装的非球面镜

Edmund非球面透镜特点：

-CNC 抛光非球面

-材料为熔融石英、N-BK7、S-LAH64、L-BAL35或N-SF5

-非球面形状误差 RMS 为 0.25µm

-具有高数值孔径，可最大限度提高光通量

-备有宽带AR镀膜供选择

-低热膨胀系数

莱特巴斯非球面镜特点：

-全玻璃非球面的质量和性能

-提供多种涂层

-易于从原型阶段过渡到大容量生产

-定制或从100多个标准非球面设计中进行选择

-符合RoHS要求的超高质量玻璃

-满足各类光纤耦合应用

非球面镜的形状经过优化，具有出色的成像特性。主要优势在于能够校正球面像差。非球面透镜不仅可以有效消除球面像差，还可以消除透镜产生的其他形式的像差。非球面透镜被用于在各种应用中消除球差，包括条形码扫描、激光二极管准直，或OEM或研发整合。 非球面透镜采用单一元件设计，这有助于最大限度地减少多透镜光学配件中的透镜数量。另一种说法是，有别于具有球面外表面的传统镜头，非球面透镜采用更复杂外表面，并会通过曲率方式从透镜中心往透镜边缘外面的方向逐渐改变。 减少总元件使用量不仅能够帮助减小系统尺寸或重量，还能够简化装配流程。将非球面透镜与某个应用相整合，例如聚焦激光二极管的输出，这不仅能够降低总成本，还能够使其性能高于设计用于传统球面光学透镜的装配。

Asphericon生产的非球面镜共有三类，分别是精密抛光高数值孔径，低数值孔径和紫外线熔融石英非球面镜，材料为熔融石英、N-BK7、S-LAH64或可选择定制的材料，包括几乎所有类型的玻璃、二氧化硅、锗、硅、红外透镜、微晶玻璃。库存直径从10至100mm，定制非球面镜通过金刚石-车削，直径范围可达1-420mm，所有的非球面镜都具有高精度和低表面粗糙度的特性，也可选择带安装座的非球面镜，使用更加方便，并且激光诱导损伤阈值为12 J/cm², 100 Hz, 6 ns, 532 nm，可用于各种精密的激光应用。

Thorlabs提供CNC精密抛光大直径非球面透镜，可选择镀或者不镀防反膜。这些透镜还有更大尺寸可选，提供更好的表面质量。非球面透镜的表面设计用来消除球面误差，提供衍射极限的光斑。他们通常被用于准直光纤或者激光二极管光束。Thorlabs还可以提供非球面柱透镜，可以提供一维方向上的聚焦应用。

爱特蒙特的各种非球面透镜能够满足许多应用。爱特蒙特提供备有各种镀膜的非球面透镜，适用于紫外光谱、可见光或红外光谱。Edmund提供的非球面透镜镀膜选项包括UV、UV-VIS、VIS或NIR。另外，Edmund也提供了综合非球面透镜的球差校正技术和消色差透镜的高品质颜色校正技术的非球面消色差透镜。塑料混合非球面透镜是重量相对较轻的非球面消色差透镜替代品，其同时具备衍射和折射聚焦两种特性。

莱特巴斯的玻璃成型技术使非球面光学元件的大批量生产成为可能，同时以可承受的价格保持最高质量。由于成型是大批量生产非球面最稳定、最经济的方式，因此莱特巴斯完善了这种方法以提供最精确的非球面透镜。LightPath 提供标准和定制镜头，所有镜头均由专业光学设计工程师设计。

以下对比Thorlabs、Edmund和莱特巴斯非球面聚光透镜的主要参数：

（1）焦距：爱特蒙特非球面镜的有效焦距范围最广，为7.5-300mm，其次是Asphericon和索雷博非球面镜，范围为8-200mm，莱特巴斯非球面镜最短，只有0.3-22mm；

（2）数值孔径：数值孔径相差不大，Asphericon非球面镜数值孔径为0.11-0.64，Lightpath数值孔径为0.06-0.77，Edmund数值孔径为0.11-0.83，Thorlabs非球面镜数值最短，为0.142-0.61；

（3）直径：Asphericon定制的非球面镜直径范围最广，远远大于其他三家非球面镜制造厂家，金刚石-车削使得直径范围覆盖1-420mm，爱特蒙特非球面镜直径为10-200mm，而索雷博非球面镜直径区间为10-100mm，莱特巴斯直径选择区间最短，只有1-9.936mm；

（4）工作距离：Asphericon工作距离最远，覆盖6-187.4mm，Thorlabs也是一样，而Lightpath只有0.15-9.66mm之间，相差很远；

（5）波长范围：Asphericon非球面镜波长范围最广。Asphericon定制非球面镜由于覆上定制膜，波长范围190–5100nm，远远大于爱特蒙特、索雷博和莱特巴斯，爱特蒙特非球面镜波长范围覆盖了200-2500nm之间，索雷博和莱特巴斯非球面透镜波长范围相同，为350-1700nm;

Thorlabs、Edmund和Lightpath非球面镜参数汇总：

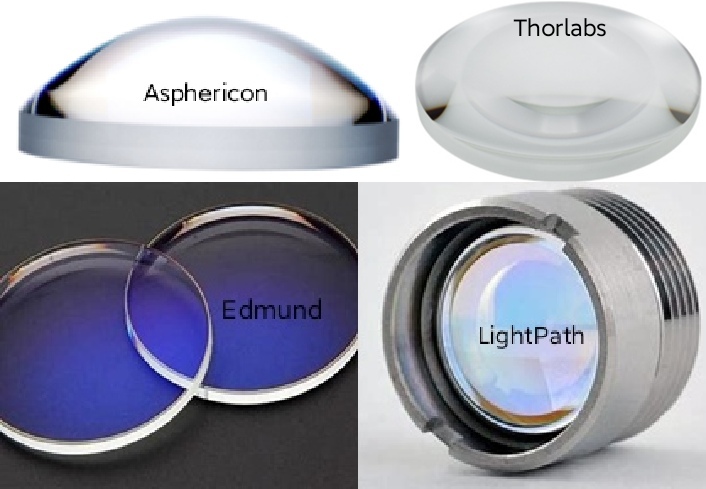

Asphericon、Thorlabs、Edmund和Lightpath非球面镜实物图：
