Asphericon锥镜具有出色的性能，材料是熔融石英，有25.4mm和50.8mm两种规格尺寸。Asphericon锥镜有四种镀膜选择，A代表镀400-600nm增透膜，B代表镀600-1050nm增透膜，C代表镀1000-1600nm增透膜，X代表镀240-380nm增透膜。

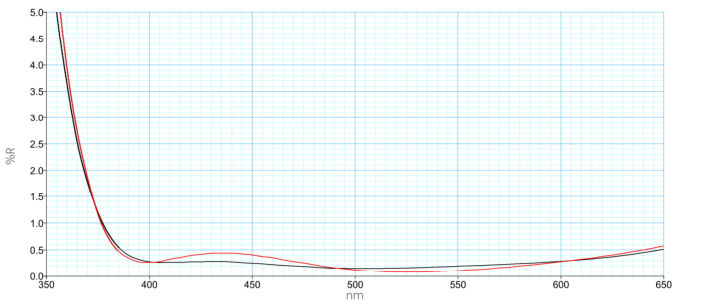

图1镀400-600nm反射率曲线图
Asphericon锥透镜锥面精度是小于0.20μm，平面精度小于0.08μm，RMSi<0.07µm，锥透镜锥角直径是2.3mm。
Asphericon锥透镜型号命名法如下。比如XFL25-050-U-U型号中25代表镜片的尺寸是25.4mm，050代表锥透镜的顶角，这个数值除以10就得到轴棱镜的顶角，比如050代表顶角是5°。Asphericon锥透镜型号命名法中型号中的第一个U代表超高表面质量，RMSi<0.07µm，最后一个U代表不镀膜。
Asphericon型号含义如下，比如XFL50-200-U-U型号中50代表镜片的尺寸是50.4mm，200除以10就得到轴棱镜的顶角，XFL50-200-U-U锥透镜的顶角就是20°。型号中的第一个U代表超高质量，RMSi<0.07µm，最后一个U代表不镀膜。
XFL25-020-U-X型号中25代表镜片尺寸，020除以10代表顶角，U代表超高质量，X代表镀膜波段。比如XFL25-020-U-X中镜片的尺寸是25.4mm，顶角是2度，U是超高质量，X是镀240-380nm增透膜。
Asphericon锥镜的所有型号锥透镜有六种角度，锥角0.5°、1.0°、2.0°、5.0°、10°和20°，镜片尺寸有1英寸和两英寸两种。厂家可以定制其他规格的角度和尺寸。
|
型号 |
材料 |
直径mm |
角度 |
设计波长nm |
|
XFL25-005-U-U |
熔融石英 |
25.41 |
0.5° |
780 |
|
XFL25-005-U-A |
熔融石英 |
25.4 |
0.5° |
780 |
|
XFL25-005-U-B |
熔融石英 |
25.4 |
0.5° |
780 |
|
XFL25-005-U-C |
熔融石英 |
25.4 |
0.5° |
780 |
|
XFL25-005-U-X |
熔融石英 |
25.4 |
0.5° |
780 |
|
XFL25-010-U-U |
熔融石英 |
25.4 |
1° |
780 |
|
XFL25-010-U-A |
熔融石英 |
25.4 |
1° |
780 |
|
XFL25-010-U-B |
熔融石英 |
25.4 |
1° |
780 |
|
XFL25-010-U-C |
熔融石英 |
25.4 |
1° |
780 |
|
XFL25-010-U-X |
熔融石英 |
25.4 |
1° |
780 |
|
XFL25-020-U-U |
熔融石英 |
25.4 |
2° |
780 |
|
XFL25-020-U-A |
熔融石英 |
25.4 |
2° |
780 |
|
XFL25-020-U-B |
熔融石英 |
25.4 |
2° |
780 |
|
XFL25-020-U-C |
熔融石英 |
25.4 |
2° |
780 |
|
XFL25-020-U-X |
熔融石英 |
25.4 |
2° |
780 |
|
XFL25-050-U-U |
熔融石英 |
25.4 |
5° |
780 |
|
XFL25-050-U-A |
熔融石英 |
25.4 |
5° |
780 |
|
XFL25-050-U-B |
熔融石英 |
25.4 |
5° |
780 |
|
XFL25-050-U-C |
熔融石英 |
25.4 |
5° |
780 |
|
XFL25-050-U-X |
熔融石英 |
25.4 |
5° |
780 |
|
XFL25-100-U-U |
熔融石英 |
25.4 |
10° |
780 |
|
XFL25-100-U-A |
熔融石英 |
25.4 |
10° |
780 |
|
XFL25-100-U-B |
熔融石英 |
25.4 |
10° |
780 |
|
XFL25-100-U-C |
熔融石英 |
25.4 |
10° |
780 |
|
XFL25-100-U-X |
熔融石英 |
25.4 |
10° |
780 |
|
XFL25-200-U-U |
熔融石英 |
25.4 |
20° |
780 |
|
XFL25-200-U-A |
熔融石英 |
25.4 |
20° |
780 |
|
XFL25-200-U-B |
熔融石英 |
25.4 |
20° |
780 |
|
XFL25-200-U-C |
熔融石英 |
25.4 |
20° |
780 |
|
XFL25-200-U-X |
熔融石英 |
25.4 |
20° |
780 |
|
XFL50-005-U-U |
熔融石英 |
50.88 |
0.5° |
780 |
|
XFL50-005-U-A |
熔融石英 |
50.8 |
0.5° |
780 |
|
XFL50-005-U-B |
熔融石英 |
50.8 |
0.5° |
780 |
|
XFL50-005-U-C |
熔融石英 |
50.8 |
0.5° |
780 |
|
XFL50-005-U-X |
熔融石英 |
50.8 |
0.5° |
780 |
|
XFL50-010-U-U |
熔融石英 |
50.8 |
1° |
780 |
|
XFL50-010-U-A |
熔融石英 |
50.8 |
1° |
780 |
|
XFL50-010-U-B |
熔融石英 |
50.8 |
1° |
780 |
|
XFL50-010-U-C |
熔融石英 |
50.8 |
1° |
780 |
|
XFL50-010-U-X |
熔融石英 |
50.8 |
1° |
780 |
|
XFL50-020-U-U |
熔融石英 |
50.8 |
2° |
780 |
|
XFL50-020-U-A |
熔融石英 |
50.8 |
2° |
780 |
|
XFL50-020-U-B |
熔融石英 |
50.8 |
2° |
780 |
|
XFL50-020-U-C |
熔融石英 |
50.8 |
2° |
780 |
|
XFL50-020-U-X |
熔融石英 |
50.8 |
2° |
780 |
|
XFL50-050-U-U |
熔融石英 |
50.8 |
5° |
780 |
|
XFL50-050-U-A |
熔融石英 |
50.8 |
5° |
780 |
|
XFL50-050-U-B |
熔融石英 |
50.8 |
5° |
780 |
|
XFL50-050-U-C |
熔融石英 |
50.8 |
5° |
780 |
|
XFL50-050-U-X |
熔融石英 |
50.8 |
5° |
780 |
|
XFL50-100-U-U |
熔融石英 |
50.8 |
10° |
780 |
|
XFL50-100-U-A |
熔融石英 |
50.8 |
10° |
780 |
|
XFL50-100-U-B |
熔融石英 |
50.8 |
10° |
780 |
|
XFL50-100-U-C |
熔融石英 |
50.8 |
10° |
780 |
|
XFL50-100-U-X |
熔融石英 |
50.8 |
10° |
780 |
|
XFL50-200-U-U |
熔融石英 |
50.8 |
20° |
780 |
|
XFL50-200-U-A |
熔融石英 |
50.8 |
20° |
780 |
|
XFL50-200-U-B |
熔融石英 |
50.8 |
20° |
780 |
|
XFL50-200-U-C |
熔融石英 |
50.8 |
20° |
780 |
|
XFL50-200-U-X |
熔融石英 |
50.8 |
20° |
780 |
Asphericon锥镜有超高质量，Asphericon锥镜的所有型号一共有60种，想要更多的尺寸和规格，请联系我们。
