德国Trinamix红外探测器包括PbS红外光电探测器和PbSe红外探测器，应用有火焰监测、火焰和火花检测、气敏、水分监测和近红外光谱。
火焰监测，测量红外辐射是监测火焰并确保燃烧器正常工作的简单方法。火焰和火花检测，预防性防火系统使用红外传感器检测火花并保护设备和工厂免受火灾。气敏，各种气体的存在和数量可以通过测量红外辐射的吸收来检测。水分监测，红外探测器可确定生产和制造环境中的湿度水平。近红外光谱，近红外光谱是一种成熟的分析方法，用于各种行业的质量控制和过程监控。
PbS和PbSe红外光电探测器在医疗器械、监测和控制仪器以及消费类应用中的使用适用RoHS豁免。对于汽车应用，德国trinamix PbS和PbSe红外光电探测器属于ELV豁免范围。
德国trinamix裸芯片红外探测器
裸芯片红外探测器由薄膜封装保护。它们可以直接引线键合到印刷电路板上。裸芯片红外探测器解决方案可实现小型、灵活且非常高效的设备。
-裸芯片
-新封装技术（专利申请中）
-完全可引线键合
-随时可大规模使用
trinamix裸芯片红外探测器规格参数。
|
波长μm |
室温下峰值检测率(620Hz, 1Hz) [cm·Hz½/W] |
20%截止波长λC [µm] |
|
1-3 |
1x1011 |
2.9 |
trinamix裸芯片红外探测器型号如下。
|
型号 |
有效区域mmxmm |
峰值响应S(V/W) |
|
|
典型值 |
最小值 |
||
|
PbS010010BC |
1x1 |
8x105 |
5.6x105 |
|
PbS020020BC |
2x2 |
4x105 |
2.8x105 |
|
PbS030030BC |
3x3 |
3x105 |
1.8x105 |
|
PbS060060BC |
6x6 |
1.4x105 |
0.9x105 |
|
PbS010050BC* |
1x5 |
3.5x105 |
2x105 |
可焊接PCB上的PbS裸芯片探测器
小型PCB上的 PbS 裸芯片探测器采用预粘接可焊适配器 PCB，使没有焊线专业知识或能力的客户也能轻松使用，因为红外探测器有专利薄膜封装、拾取和放置兼容性、小尺寸和大视野等优点。对于紧凑型解决方案、低信号电平应用或与光纤的最佳耦合而言，直接进入薄膜封装的传感器表面而无需损耗入射窗至关重要。适配器PCB有各种尺寸，从5mmx6mm开始，模块高度为1mm。PCB外边缘上的四个蓖状孔可以当成焊盘使用，从而可以将这些探测器模块直接安装到任何系统PCB上。
|
型号 |
有效区域mmxmm |
峰值响应S(V/W) |
|
|
典型值 |
最小值 |
||
|
PbS030030 BC _PCB |
3 x 3 |
3x105 |
1.8x105 |
|
PbS005005 BC_PCB |
0.5 x 0.5 |
16 x105 |
10x105 |

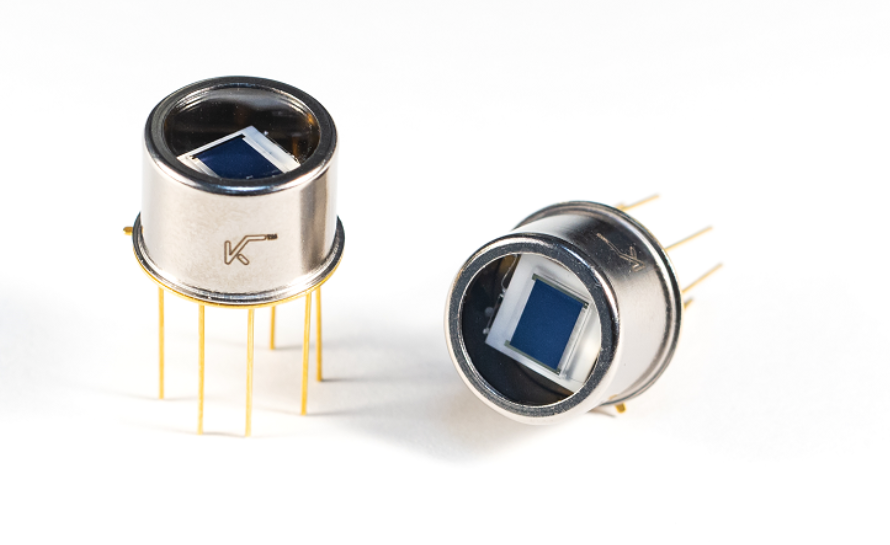

PbS红外探测器TO封装
trinamix PbS红外探测器TO封装采用双层封装。传感器不仅受到标准TO封装的保护，而且还受到直接在芯片上的新型薄膜封装的保护。
德国TrinamiX PbS探测器薄膜封装，在室温下具有长寿命和最高探测率。1-3μm PbS探测器额外的TO封装，可提高安全性、坚固性和与现有产品的兼容性。
德国TrinamiX PbS探测器波长是1-3μm，室温下的峰值检测率是1x1011。
|
型号 |
有效区域mmxmm |
峰值响应S(V/W) |
|
|
典型值 |
最小值 |
||
|
PbS010010TO5 |
1x1 |
8x105 |
5.6x105 |
|
PbS020020TO5 |
2x2 |
4x105 |
2.8x105 |
|
PbS030030TO5 |
3x3 |
3x105 |
1.8x105 |
|
PbS060060TO8 |
6x6 |
1.4x105 |
0.9x105 |
|
PbS010050TO5* |
1x5 |
3.5x105 |
2x105 |
热电冷却PbS红外探测器
TO封装的探测器也可采用TEC技术。所有基于TEC的德国trinamiX红外探测器都包含一个热敏电阻，可以精确稳定有源元件的温度。单级和双级TEC可在极低的温度下工作，从而提高更大波长的探测率和灵敏度，不受环境条件的影响。
