作者：戴xl 时间：2025-01-17
西格玛光机/OptoSigma/Sigmakoki电动平台/电动滑台/步进电机平台/电动位移台产品介绍，涵盖型号选择（多种类型及构造、轴数、导轨形式不同，精度、刚性、价格有别，附详细型号对比图表）、使用环境（推荐及需避免环境）、寿命（设计预计时长及影响因素）、保管（长时间不使用的处理方法）、安装设置（安装面平行度要求、注意事项及不同安装状态下的技术指标变化，含直线运动、转动、摆动平台多种型号的导轨形式及不同安装方式的适用性说明）等全面信息，为您选购和使用自动平台提供参考。

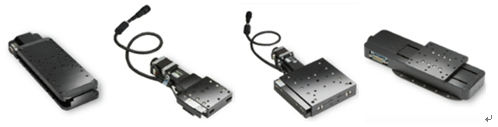

电动滑台/步进电机平台/电动平台/电动位移台的型号选择
自动平台有多种类型，其构造，轴数和导轨形式等是不同的。
当然，类型不同，其精度，刚性，价格等也会不同，请参考下图选择最合适的产品。
|
精度 |
直线运动 |
转动 |
摆动 |
|
高 ↑ 低 |
HST十字交叉滚柱导轨 |
HST-YAW滚动轴承 |
OSMSTSD一体型导轨 |
|
TAMM十字交叉滚柱导轨 |
HDS-YAW滚动轴承 |
SGSP十字交叉滚柱导轨 |
|
|
HPS TSD一体型导轨 |
OSMS-YAW滚动轴承 |
/ |
|
|
OSMS U型外导轨 |
/ |
/ |
图1：HST十字交叉滚柱导轨、TAMM十字交叉滚柱导轨、HPS TSD一体型导轨、OSMS U型外导轨
图2：HST-YAW滚动轴承、HDS-YAW滚动轴承、OSMS-YAW滚动轴承
图3：OSMSTSD一体型导轨、SGSP十字交叉滚柱导轨
电动平台/步进电机平台/电动滑台/电动位移台安装设置方法（例）
图1：直线运动：电动直线滑台/电动直线平移台/电动直线平台
图2：旋转运动：电动转台/电动旋转台/电动旋转滑台/电动旋转位移台
图3：摆动：电动摆动平台/电动角位台/电动弧摆台/电动俯仰台
注意：
-安装自动平台的安装面的平行度要求小于0.02mm。假如其值超过了0.02mm的话，有可能会引起平台变形，产生动作异常。
-在上台面安装其他部件或仪器时，请注意操作，千万不要给平台施加额外的外力。
-如果在上台面及侧面的通孔中掉入杂物，可能会引起平台故障。
电动平台/电动滑台/步进电机平台/电动位移台平台安装状态
西格玛光机/OptoSigma/Sigmakoki的资料上所列的技术指标值，原则上是在水平安装条件下使用时的数据。
在上下倒置，垂直等条件下使用时，因为受力状态不完全一样，其承载能力和精度指标值可能会发生变化的，请注意确认。
|
平台类型 |
型号 |
导轨形式 |
上下倒置 |
侧面水平 |
侧面垂直 |
|
直线运动 |
OSMS |
U型外导轨 |
◯ |
◯ |
◯ |
|
HPS |
TSD一体型导轨 |
◯ |
◯ |
△ |
|
|
TAMM,HST |
十字交叉滚柱导轨 |
◯ |
◯ |
△ |
|
|
转动 |
OSMS-YAW |
蜗轮蜗杆 |
◯ |
△ |
△ |
|
HDS-YAW |
滚动轴承 |
◯ |
△ |
△ |
|
|
HST-YAW |
十字交叉滚柱导轨 |
◯ |
◯ |
△ |
|
|
摆动 |
OSMS-A/B |
TSD一体型导轨 |
◯ |
◯ |
△ |
|
SGSP-A/B |
十字交叉滚柱导轨 |
◯ |
△ |
△ |
◯:可以使用，但请在承载能力和精度指标上稍留有余地。
△:可以使用，但请在承载能力和精度指标方面多留些余地。
如有不明之处，请咨询我们。
步进电机平台/电动平台/电动滑台/电动位移台的使用环境
请在以下推荐环境下，使用西格玛光机/OptoSigma/Sigmakoki的自动平台。
如果使用条件会超出以下指定的范围时，请向我们咨询。
|
使用环境 |
推荐使用环境 |
||
|
温度 |
5℃~40℃ |
温度 |
23℃±5℃ |
|
湿度 |
30%~80%（非结露） |
湿度 |
60±10%（非结露） |
自动平台的种类，设置或动作等条件不同，其可能使用的环境也会随之相应变化的。
请一定避免在以下环境中使用。
-有水或油的场所
-有直射阳光，或有辐射的场所
-有灰尘的场所
-有震动或冲击的场所
-靠近火焰的地方
-有可燃性或腐蚀性气体的场所
电动平台/电动位移台/电动滑台/步进电机平台寿命
设计时预计的寿命大致为，直线运动平台大约为2000~3000小时，转动／摆动平台大约为1000~1500小时。当然，其实际寿命会随使用目的或用法的不同而增减的。
假如是那种不停的往复运动，甚至是高速或最大荷载下的运动，也肯定会影响到其寿命的。
一般来说，平时注意保养，经常检查和补充润滑油脂的话，对平台的寿命有好处。
电动平台/电动滑台/步进电机平台/电动位移台保管
假如较长时间不使用自动平台的话，请用防锈纸包裹好自动平台，或把自动平台装入内有干燥剂的塑料袋中保管。
|
保管环境 |
|
|
温度 |
0°C~40°C |
|
湿度 |
湿度:10%~85%（非结露） |
