您当前的位置:首页 > 技术中心 > 产品介绍

德国GD Optics柱面光学的主要产品:柱面微透镜阵列、快轴准直器、十字柱面透镜等,数值孔径NA 0.8mm,中心厚度MD 1~6.5mm

作者:叶gx 时间:2024-12-23

GD Optics从研发定制到批量生产阶段始终可以保持超高的精度。柱面透镜或非球面柱面镜是一种具有圆柱形表面的透镜,其横截面形状与圆形不同。非球面柱面镜不会将入射光聚焦在焦点上,而是沿着焦线聚焦,这可最大限度地减少成像误差并提高效率。

GD Optics开发了自己的玻璃模压工艺,专门用于生产小型非球面柱透镜,对于中到大批量尺寸范围为 0.5 - 5 mm的透镜,该工艺非常经济。


高均匀性,适合高精度应用

柱面光学

柱面透镜可以减少光学元件的总数,同时光学系统的重量也可以持续降低。柱透镜不仅可以用于照明技术、测量仪器、光谱学、激光扫描仪和医疗技术等应用,还可以用于准直椭圆发散光束,从而产生圆形轮廓或具有明确半轴的椭圆轮廓。

通过与客户的密切沟通,从原型状态到批量生产,GD optics开发和生产了各种应用的单个柱面光学元件。

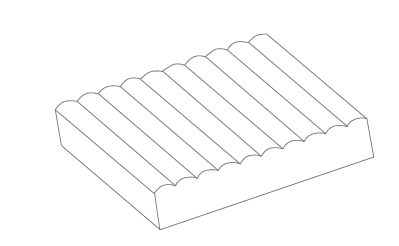

柱面微透镜阵列

大多数柱透镜或非柱面微透镜阵列都是为客户的特定要求和应用而专门开发和制造的定制解决方案。


多样且创新

得益于创新的制造技术,我们可以大批量生产高精度的微光学器件和微透镜阵列,这些产品广泛应用于各种产品中。具有子单元曲率半径、子单元矢高和子单元间距的宽参数范围的各种各样的球面透镜可以组合在阵列中。


技术规格

/

f / wmm

中心厚度MDmm

有效焦距EFLmm

后焦距 BFLmm

曲率半径 ROCmm

数值孔径NAmm

面型精度(nm

公差

公差

柱面

0.5 - 30

± 0.02

1 – 6.5

± 0.01

0.3

0.05

0.2

0.8*

< 150**

* 取决于EFL        ** 峰谷差


更多特征

材质

类型

应用

- 光学玻璃

- 可能出现高指数

- 平凸、双凸

- 垂直轴和平行轴

- 阵列

- 快轴准直

- 慢轴准直

- 光束圆形化和准直

- 生成线和匀化

用于电信和激光准直的模压非球面柱面镜和玻璃光学元件。

定制解决方案、库存产品、按需镀膜。

可根据要求提供其他尺寸和公差。


01 柱面微透镜阵列


02 快轴准直器


03十字柱面透镜
