西格玛光机OUCI装置选购件，OptoSigma 同轴照明观察装置配件，接口适配件整理

本文整理了西格玛光机同轴照明观察装置选购件进行了简单的介绍和整理，便于客户根据自己的应用选择合适的同轴照明观察装置选购件。同时也能让客户对OptoSigma同轴照明观察装置配件的接口型号进行初步了解，尽量避免客户因为更换其他品牌的配件而造成的无法匹配。

激光导入组件DIMC

安装在同轴照明观察装置，可同轴导入激光。西格玛光机的激光导入组件DIMC方向可以在360度任意进行调整。但是用户需要提前准备调整工具，单独购买激光导入组件是没有附带调整六角扳手的。利用螺丝刀和六角扳手同样可以调整内部的反射镜角度。西格玛光机的激光导入组件DIMC内置反射镜虽然可调，但是也仅限于微小调整，因此，在设计装配时应尽量保证激光束垂直入射激光导入组件。另外，在导入激光的同时进行观察时，图像也许会有些不清晰。

下图为3款OptoSigma激光导入组件的分光特性线型表，在此列出方便客户进行参考。

C接口调整件 CACM

在安装完OptoSigma同轴照明观察装置后，用户可以通过SIGMAKOKI C接口调整件CACM对摄像头的位置进行精细调整。SIGMAKOKI C接口调整件CACM可以与激光导入组件搭配使用，从而达到更好的调整光束的光斑位置和图像中心位置的一致性。不仅如此，西格玛光机CACM C接口调整件还可以将摄像头调整至焦点位置，便于成像更加清晰。

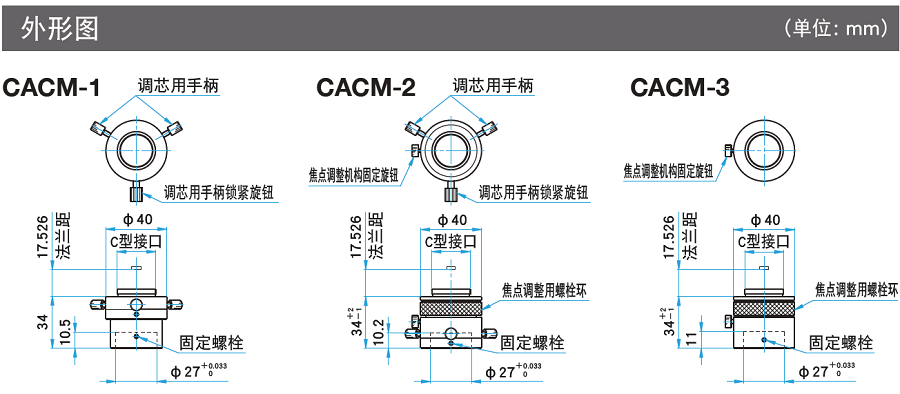

西格玛光机根据C接口调整件的调芯范围和焦点调整范围推出了3种型号，下表对它们的调整参数进行了整理。

注意：西格玛光机CACM系列C接口调整件只能用于C型接口的摄像头。如果客户希望用于CS接口的摄像的话，需要一个厚度为5mm的中间环进行调整。另外产品本身不配有六角扳手，然而调整的时候需要这个工具，因此客户需要自己购买六角扳手进行调整安装。

滤光片安装组件

针对使用OUCI同轴照明观察装置的不同客户对观察或使用的光源波长有着不同的需求，西格玛光机推出了可加装滤光片的滤光片安装组件，分别为加装在OUCI光源处的滤光片安装组件OUCI-IFH和加装在C接口处的OUCI-CFH两款。

OUCI-CFH 和OUCI-IFH滤光片安装组件可以固定φ25.4mm或φ25mm，厚度小于5mm的滤光片，在设备的振动较强的时候，内部固定的滤光片可能会脱落，因此不建议客户将该组件应用在振动较强的环境中使用。OUCI-CFH 和OUCI-IFH滤光片安装组件都只是滤光片的夹持装置，本身并不带有滤光片，需要用户自己购买。

光纤接入组件

对于需要将光纤接入西格玛光机的客户，西格玛光机也提供适用于2种常用的光纤接入组件，CMFC-ADP和CMSMA-ADP。西格玛光机的CMFC-ADP和CMSMA-ADP产品带有准直功能。CMFC-ADP适用于FC光纤，CMSMA-ADP适用于SMA光纤。下面是CMFC-ADP和CMSMA-ADP的产品图纸。

齐焦距离延长适配器

西格玛光机齐焦距离延长适配器用于调整物镜的长度，以便在安装在带有不同焦距的不同制造商的物镜的物镜转盘上时，它们位于同一焦点。OptoSigma的齐焦距离延长适配器分为15mm长度和35mm长度，根据客户的需求可以进行调节。OptoSigma所有的齐焦距离延长适配器的物镜螺纹口规格是M25 x 0.75，固定用螺纹规格是M26 x 0.706。下面是15mm和35mm的OptoSigma的齐焦距离延长适配器规格和外形图。
