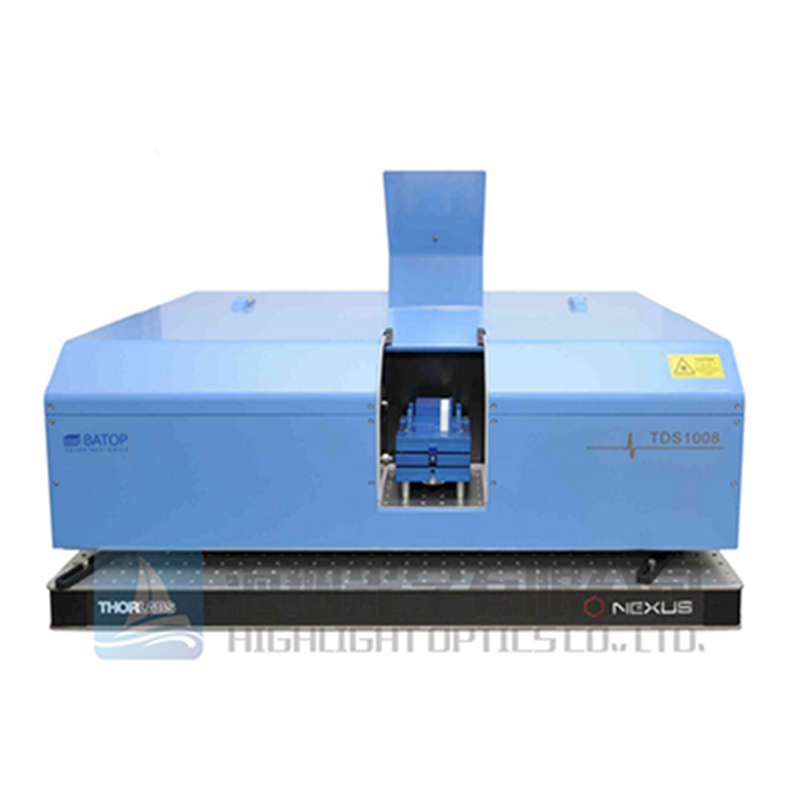

BATOP太赫兹时域光谱仪

BATOP太赫兹时域光谱仪

BATOP提供紧凑型台式太赫兹时域光谱仪TDS10XX系列,台式TDS太赫兹光谱仪操作简单,功能多样,能够实现快速扫描。BATOP太赫兹时域光谱仪分为内外两种结构,内部结构为一个氮气净化的样品室,外部为光纤耦合天线,能够对太赫兹光束进行透射和反射测量。BATOP还提供多种外置配件,包括光纤耦合光电导天线,角度扫描装置,成像模块等等,适用于实验室中对太赫兹波段进行材料表征,THz成像或角度分辨测量等应用。 型号:TDS1008, TDS1010, TDS1015

所属品牌: 德国BATOP

应用类型:

产品型号:THz-TDS1008

负责人:刘工
联系电话:18823810067 电子邮箱:sales@welloptics.cn

规格书下载 添加到询价单





频率范围为0.05- 4THz780/1060/1560nm飞秒激光,太赫兹时域光谱仪



BATOP提供紧凑型台式太赫兹时域光谱仪TDS10XX系列,其频率范围高达0.05 - 4 THz,搭配T3DS软件,还有多种外置光纤耦合光电导天线配件可选。 BATOP太赫兹时域光谱仪允许在氮气吹扫的样品室中进行透射和反射测量。具有光纤耦合天线的附加成像扫描单元可用于大型物体上的反射或透射测量。

BATOP提供各种太赫兹光谱仪和太赫兹套件。根据您参数需求和预算,推荐合适的台式太赫兹光谱仪,预装配的太赫兹系统或太赫兹配件。所有设置基于LabVIEW的专有T3DS软件包进行控制,均可通过USB连接使用。实现在分析实验室对材料进行太赫兹光谱分析。



TDS1008, TDS1010, TDS1015太赫兹时域光谱仪的主要特点:

3种激光波长可选(800nm,1064nm,1550nm

内置样品仓,可充氮气进行透射式和反射测量

最高带宽4.5THz

多种配件可选,包括外置光纤耦合光电导天线,外置角度扫描装置,外置成像模块。

T3DS软件支持



每个太赫兹时域光谱仪(TDS)使用短脉冲激光,脉冲持续时间约为100 fs,以驱动太赫兹发射器和探测器天线。工作波长在800nm 左右的光电导天线(PCA)性能最好,而工作波长在1550nm 左右的光电导天线具有较低的暗电阻和较长的弛豫时间。在价格方面,1550nm的价格通常低于800nm



TDS系列太赫兹时域光谱仪,提供了工作在不同波长的fs激光器:

TDS1008采用780 nm fs激光

TDS1010采用1060 nm fs激光

TDS1015采用1560 nm fs激光



TDS太赫兹光谱仪型号参数:

型号

THz-TDS1008

 THz-TDS1010

THz-TDS1015

频谱范围

0.05-4THz

0.05-2.5THz

0.05-1.2THz

动态范围

> 85dB

> 70dB

50dB

扫描范围/分辨率

500ps / 2GHz

500ps / 2GHz

500ps / 2GHz

THz光斑尺寸

22mm(准直)/1-3mm(聚焦)

22mm(准直)/1-3mm(聚焦)

22mm(准直)/1-3mm(聚焦)

仪器尺寸(cm3

90×60×30

60×60×30

60×60×30



通用参数:

最大扫描范围*650 ps

光谱分辨率@最大扫描范围*2 GHz

准直太赫兹光束直径:22mm

聚焦THz光束直径@ 1 THz~1 mm

电功率:110 - 230 V,单相

尺寸(L / W / H):90cm/ 60cm/ 25cm

重量:90 KG



太赫兹时域光谱仪的配件可选:

配件型号

描述

备注

SHR

反射样品支架

仅含样品室。30个入射角。

在插入SHR后没有必须要调节光谱仪的光路结构

FSU

快速扫描单元

100赫兹@ 5 PS扫描,

10赫兹@ 40 PS扫描

2fca

2光纤耦合天线

天线包括TPX准直透镜和TPX聚焦透镜。

置于光谱仪的外部。

光纤的色散补偿在光谱仪内部。

IU150

成像单元
150mmx 150mm

需要光纤耦合天线外光谱仪。

可用于反射或传输模式。

成像面积150mmx 150mm

IU300

成像单元
300mmx 300mm

需要光纤耦合天线外光谱仪。

可用于反射或传输模式。

成像面积300mmx 300mm

IU450

成像单元
450mmx 450mm

需要光纤耦合天线外光谱仪。

可用于反射或传输模式。

成像面积450mmx 450mm

T2T

T2T-m Theta-2-Theta角扫描装置,手动操作

T2T-a Theta-2-Theta角扫描装置,自动操作

需要光谱仪外部的光纤耦合天线。

反射角θ自动设置等于入射角θ(镜面反射)

2FCA

2个额外的光纤耦合天线
