DOE专用扩束器

DOE专用扩束器

DOE专用扩束器并不同于普通的激光扩束器,Holoor专门根据光束整形器、分束器、焦点控制DOE等各种衍射光学元件(DOE)的特性,进行优化,从而实现最小的畸变和最高质量的光学输出。DOE专用扩束器又叫做光束整形扩束器,衍射元件扩束器,DOE Expander。

所属品牌: 以色列Holo/Or

应用类型:

产品型号:DOE_Expander_x2.5

负责人:刘工
联系电话:18823810067 电子邮箱:sales@welloptics.cn

规格书下载 添加到询价单


通过扩束放大输出的平顶/均匀光斑

DOE专用扩束器介绍:

DOE扩束器,英文名称为DOE Expander,它可以修正某些衍射光学元件(DOE)的输出参数,也称为激光扩束器。DOE扩束器的主要作用是设定一个衍射光学元件(DOE)输出的放大倍数(2.5-10倍),并按设定的倍数扩大或缩小激光光斑的图形。

Holoor的DOE扩束器不同于普通的光束扩束器,Holoor会根据光束整形器、激光分束器、焦点控制DOE等激光透镜本身不同的特性,进行优化,从而实现最小的畸变和一流的调制效果。


DOE扩束器的优点:

1.     作为激光配件,和衍射光学元件/激光透镜配合使用,实现单个DOE元件难以实现的光束调制功能

2.     扩大或缩小后的激光图形能达到无畸变的效果。

3.     和现有的标准,半标准或库存的衍射光学元件(DOE)元件配合使用,使现有的DOE元件满足新的应用要求,从而避免DOE光学元件的重复设计产生的费用和缩短交货时间

4.     另外,还可根据客户的应用和要求来定制。


DOE扩束器的基本参数

材质

BK7 or Fused Silica

透射率

96%

固定放大倍数

x2.5, x4, x5, x7 and x9.7

波长范围

266nm to 1550nm

DOE专用扩束器可以与多种DOE配合使用,包括分束器,匀化器,平顶光束整形器,激光涡透镜,螺旋相位板,轴棱镜,圆环发生器,多圆环发生器(Beam Splitter, Homogenizer / Diffuser, Top-Hat Beam Shaper, Vortex Spiral Phase Plate, Diffractive Axicon, Multi-Circles

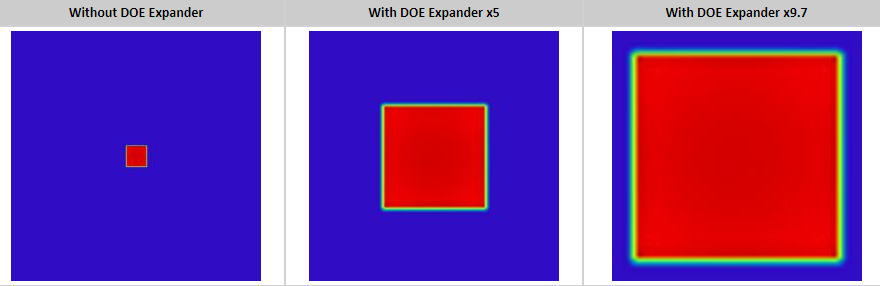

优化结果示意图:




HoloorDOE扩束器的型号:

型号

放大倍数

最大入射/出射孔径 mm

Max DOE angle with aperture 15mm (deg)

Max DOE angle with aperture 22.9mm (deg)

模组长度

模组外径

DOE_Expander_x2,5

x2.5

22.9

4**

3**

118.9

30.5

DOE_Expander_x4

x4

22.9

3**

2**

105.4

30.5

DOE_Expander_x5

x5

22.9

3**

1.6**

118.9

30.5

DOE_Expander_x7

x7

22.9

3.2**

2.2**

172.7

30.5

DOE_Expander_x10

x9.7

22.9

3.2**

2.5**

183.2

35
