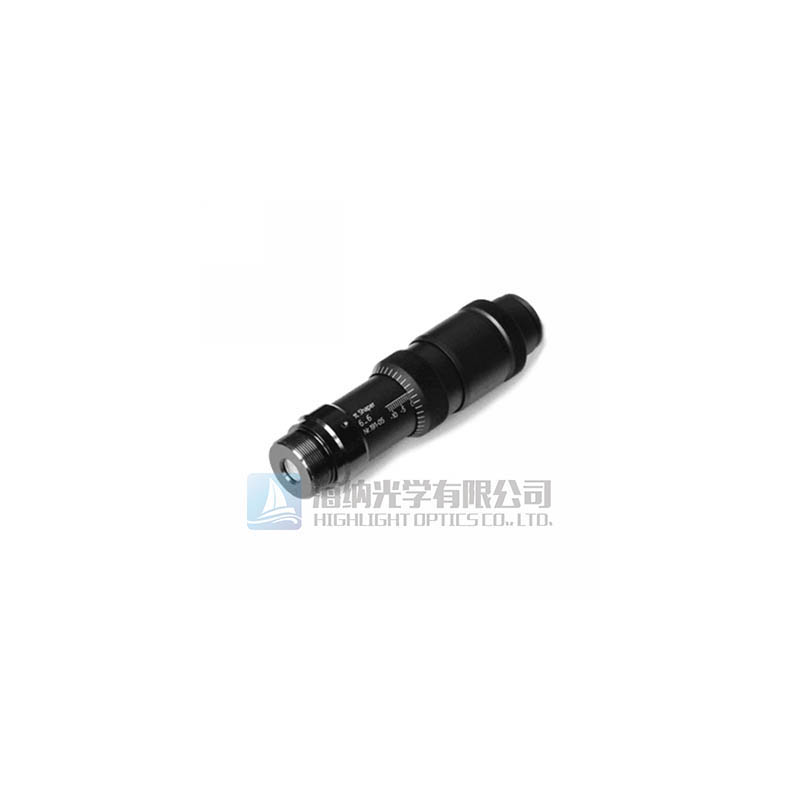

πShaper准直光束整形器,准直平顶光整形器

πShaper准直光束整形器,准直平顶光整形器

德国Adloptica最有特色的产品是πShaper系列准直平顶光整形器,与普通的单镜片DOE光束整形器只能实现焦平面上的平顶光束整形相较而言,πShaper准直光束整形器可以实现高斯光束以及类高斯光束整形为准直平顶光束,并且平顶光束在传播方向上始终保持光斑能量的均匀分布,解决了需要在不同距离保持均匀光斑且光斑大小相等的问题,在激光加工和一些特定应用上有不可替代的作用。

所属品牌: 德国Adloptica

应用类型:

产品型号:πShaper,πShaper 6_6 Series,πShaper 12_12

负责人:黎工 DOE
联系电话:15112361983 电子邮箱:lipeiwei@welloptics.cn

规格书下载 添加到询价单





接近100%的转换效率,输出平行平顶光的 准直平顶光束整形器



德国Adloptica生产的πShaper系列的准直光束整形器,其最大的特点是能够准直的输出平行的平顶光斑(Collimated flat top beam),所谓的平顶光斑(Collimated flat top beam)主要是指光斑能量分布时均匀的并且具有陡峭的边缘,有点类似于高帽,故而也称为TOP-HAT,准直的平顶激光光束传播的任意平面都可以使输出的光保持与原光路一致并平行的输出平顶光斑,与一般的只能够焦平面上的DOE衍射原件制作的光束整形器相比,能够适合距离需要改变的要求,同时适用于多模和单模的高斯和类高斯的光束,并且效率几乎高达100%。πShaper准直光束整形器是直接用螺纹安装的,配套四轴光学镜架,和激光对准器,大大降低了工业生产的安装成本,以及额外的使用成本。

πShape系列有如下几种准直光束整形器型号:πShaper 6_6 SeriesπShaper 12_12 Series,πShaper NA 0.1 / 0.2πShaper NA 0.1_12 and πShaper NA 0.2_12和为红外激光设计的准直平顶激光整形器πShaper for IR Lasers。同时提供光学安装调整架。

本文主要介绍πShaper系列 πShaper 6_6 SeriesπShaper 12_12 SeriesπShaper for IR Lasers三个产品前两个系列型号分别是6mm直径激光输入,6mm激光直径输出的型号,后一个则是12mm直径激光输入,12mm激光直径输出的型号。而最后一个则是专门为红外激光器设计的准直平顶光束整形器。πShaper系列的适用光谱有深紫外到远红外都能找到合适的产品。与BeamshaperDifusser光束整形器相比其激光无论是单模还是多模都能够输出很好的效果。


Adloptica生产的πShape系列的准直光束整形器特点:

参数

特点

输入光束

类似高斯的单模或多模激光光束

输出光束

1、准直的2、平顶光(平整度<5%3、边缘陡峭(过度区域小)

其他特征

1,结构紧凑2,长工作距离3,保护窗口(可选)4.效率接近100%

安装

螺纹安装:输入:M27x1、输出:M33x1


πShaper准直光束整形器,准直平顶激光整形器产品主要应用:

自由电子激光器,荧光技术,飞板技术,显示器制造技术,质谱,超短脉冲激光泵浦,MOPA激光器,材料加工

πShaper 6_6 Series准直平顶光整形器的型号参数

型号

入射光直径 mm

出射光直径 mm

光谱范围 nm

应用激光器类型

_852

5.9 - 6.0

6.0

800 - 900

Ti:Sapphire laser and other near IR lasers

_1064

6.4 - 6.5

6.1

1020 - 1100

Nd:YAG, Fiber and other near IR lasers

_532

6.3 - 6.4

5.8

520 - 550

2nd Harmonics Nd:YAG similar laser

_1319

5.9 - 6.0

6.0

1200 - 1400

near IR Lasers

_1550

6.4 - 6.5

6.2

1500 - 1600

近红外激光

_1650

5.9 - 6.0

6.0

1550 - 1750

近红外激光

_1940

5.9 - 6.0

6.0

1800 - 2050

近红外激光

_2.05

6.4 - 6.5

6.4

1940 - 2160

mid-IR Lasers

_1.9-2.8

6.1 - 6.2

6.4

1900 - 2800

中红外激光

_NIR

5.9 - 6.0

6.0

1100 - 1700

近红外激光

_VIS

5.9 - 6.0

6.0

405 - 680

He-Ne, He-Cd and other lasers of visual range

_NUV

5.9 - 6.0

6.0

335 - 560

Nd:YAG laser, UV and Violet lasers

_TiS

5.9 - 6.0

6.0

700 - 900

Nd:YAG, Fiber and other near IR lasers

_325

6.3 - 6.4

5.6

305 - 345

UV lasers

_350

6.3 - 6.4

5.6

330 - 380

3rd (355) Harmonics of Nd:YAG laser

_266

6.3 - 6.4

5.2

250 - 275

4th (266) Harmonics of Nd:YAG laser

_213

6.3 - 6.4

5.2

206 - 220

5th (213) Harmonics of Nd:YAG laser

πShaper 12_12 Series准直光束整形器的型号参数

型号

入射光直径 mm

出射光直径 mm

光谱范围 nm

外形尺寸D / L mm

应用激光类型

_1064

Collimated Ø 12.8 - 13.0

12.4

1020 - 1100

49 / 270

Nd:YAG, Fiber lasers,

Other NIR Lasers

_1064_HP

Collimated Ø 12.0 - 12.1

12.0

42 / 328

_1064_HP_W

Collimated Ø 12.0 - 12.1

12.0

49 / 360

High-Power USP lasers

Water cooled system

_1064_C

Divergent Divergence 58 mrad

12.0

42 / 285

Nd:YAG, Fiber lasers,

 Other NIR Lasers

_TiS_HP

Collimated Ø 12.0 - 12.1

12.0

700 - 900

42 / 328

Ti:Sapphire lasers,

Other NIR Lasers

_532

Collimated Ø 12.8 - 13.0

11.8

515 - 550

49 / 270

2nd Harmonic Nd:YAG, Visible Lasers

_532_HP

Collimated Ø 12.0 - 12.1

11.8

42 / 328

_355_HP

Collimated Ø 12.0 - 12.1

11.3

330 - 380

42 / 328

3rd Harmonic Nd:YAG,

UV Lasers

_325

Collimated Ø 12.7 - 12.9

11.4

305 - 345

49 / 270

UV Lasers

_266

Collimated Ø 12.6 - 12.8

10.6

250 - 270

49 / 270

4th Harmonic Nd:YAG,

UV Lasers

_266_HP

Collimated Ø 12.0 - 12.1

10.6

42 / 328

_266_C

Divergence 60 mrad

12.0

42 / 285

红外激光pi Shaper的型号参数:πShaper for IR Lasers

型号

入射光直径mm

出射光直径mm

外形尺寸D / L mm

安装方式

光谱范围,nm

πShaper 7_7

_10.6

7.0

7.0

39 / 135

M27x1

10000 - 11000

_9.4

9000 - 10000

πShaper 12_12

_10.6

12.0

12.0

49 / 271

Input: M27x1Output: M33x1

Adaptor M33x1 -> M27x1

10000 - 11000

_9.4

9000 - 10000

_5.1

5000 - 5500

πShaper使用注意事项

·        πShaper将源激光束的高斯或类似高斯分布转换为平行平顶光束(Collimated flat top beam;

·        应用于单模TEM00或具有高斯或类似强度分布的多模激光光束;

·        πShaper 12_12 Series拥有消色差设计可以在一定的波长范围内实现这种转换;

·        由于采用伽利略型设计,所以输出激光没有光束的中间聚焦

·        通过改变输入光束的大小,输出光束轮廓也会发生变化;

·        当改变输入光束的形状时,通过改变光束直径来实现πShaper调整平顶激光输出轮廓



下面使用πShaper准直光束整形器,准直平顶激光整形器和高斯光束两种情况下对材料加工时的对比图,可以看处经过准直平顶激光整形器整形后激光加工的效果明显更加的均匀平且不会损伤基底。如左图所示未加πShaper准直光束整形器时由于高斯激光的中心能量过高导致基底被击穿,而有图这经过πShaper准直光束整形器匀化后表面处理的能量分布明显比较的均匀,并且很好的保护了基底。
