本文主要介绍InfraTec多通道红外热释电传感器。InfraTec多色红外探测器分为两种，立体多通道探测器和平面多通道探测器，都具有如下特点：多色红外热释电探测器内置分光结构，多波长热释电探测器可以同时检测多种气体；多色热释电红外传感器具有低交叉干扰，多波长红外热释电传感器具有低麦克风噪声影响；多色热释电传感器（ 多色热释电探测器 ）采用结型场效应管和运算放大器进行信号处理。InfraTec多色红外传感器作为在气体检测和火情探测的应用方面具有广泛的应用。多波长红外热释电探测器以其优异的特性和能力为工业检测领域提供了重要的支持。
所属品牌： 德国InfraTec（已暂停代理）
应用类型：
产品型号：LRM-102，LRM-202，LIM-011，LIM-054，LRM-244等
已暂停代理该品牌旗下产品，请联系其他代理商
InfraTec多色红外探测器
这里您可以找到InfraTec多色红外探测器，也叫多波长红外热释电传感器，多通道探测器，多色热释电探测器，多色红外探测器，多色红外热释电探测器，多色热释电探测器，多色红外传感器，多色热释电红外传感器，多色红外热释电传感器，多色热释电传感器，
双通道，三通道或者四通道的多色红外热释电传感器。用于气体分析和火焰探测，多色红外热释电传感器可以同时探测几种气体或者项目。
-低麦克风效应
-结型场效应管和CMOS运放
-分光型探测器
按照实际应用分类，多波长红外热释电传感器可以分两种，用于气体分析的立体多通道探测器和用于气体分析和火焰检测的平面多色热释电传感器
InfraTec公司是国际闻名的红外传感器厂商。他们开发了种类多样，品质出众的InfraTec热释电红外探测器。这些传感器主要被用于制造各种高精度的气体分析传感器和高性能的火焰传感器。InfraTec热释电探测器采用模块的结构设计，其设计的多种类型的热释电传感器，能够提供适合的场景下非常合适的方案。本文主要介绍多波长热释电探测器。
平面多通道探测器（InfraTec多色红外热释电探测器）
-双通道，三通道和四通道封装
-热补偿模式（可选）
-特殊芯片设计降低麦克风效应（可选）
-低交叉干扰（<0.1 %）
-信号处理方式：JFET 或者运算放大器
|
型号 |
管壳 |
通道 |
通光孔(mm) |
频率 |
信号处理方式 |
热补偿 |
低麦克风效应 |
探测率 |
|
LIM-214 |
TO8 |
4 |
ø 9.5 |
电压模式 |
结型场效应管 |
有 |
无 |
4.5 |
|
LIM-314 |
TO8 |
4 |
ø 9.5 |
电压模式 |
结型场效应管 |
有 |
无 |
3.5 |
|
LMM-244 |
TO8 |
4 |
ø 9.5 |
电流模式 |
运算放大器 |
有 |
有 |
6.0 |
|
LMM-274 |
TO8 |
4 |
ø 9.5 |
电流模式 |
运算放大器 |
有 |
有 |
6.0 |
|
LIM-222 |
TO39 |
2 |
ø 6.0 |
电压模式 |
结型场效应管 |
有 |
无 |
4.5 |
|
LIM-262 |
TO39 |
2 |
ø 6.0 |
电流模式 |
运算放大器 |
有 |
无 |
4.5 |
|
LIM-272 |
TO39 |
2 |
ø 6.0 |
电流模式 |
运算放大器 |
有 |
无 |
3.0 |
以多波长红外热释电探测器LIM-214为代表，介绍一下多波长红外热释电探测器参数以及规格
LIM-214参数表
|
参数 |
数值类型 |
数值 |
|
通光孔径 |
nom |
ø9.5 mm, single channel ø3.5 mm |
|
元件尺寸/类型 |
nom |
2.0 × 2.0 mm² ，涂覆黑色转化层的钽酸锂芯片 |
|
热时间常数（热响应时间） |
typ |
100 ms |
|
电时间常数 |
typ |
4s |
|
极性 |
nom |
正红外辐射通量变化引起的负电平信号 |
|
电压响应（rms）{500K,10Hz,25℃,无滤光片和窗口} |
min |
150 V/W |
|
噪声密度（rms）{10Hz,BW 1Hz,25℃} |
max |
120nV/√Hz |
|
探测能力{500K,10Hz,1Hz,25℃,无滤光片和窗口} |
typ |
4.5E+08 cm√Hz/W |
|
补偿电压 |
nom |
0.4 ... 1.5 V |
|
漏源电压 |
max |
18 V |
|
工作/存储温度 |
nom |
-40... +85 °C |
|
红外滤光片 |
|
所有InfraTec标准窄带滤光片都可用,可以根据要求定制滤光片。 |
|
滤光片尺寸 |
nom |
矩形窗片: (4.20 × 4.20) mm±0.1 mm 圆形窗片: 没有 标准厚度: 0.50 mm +0.2/-0.1 mm 厚度范围0.70~1.10mm可定制 |
|
视场角 |
min |
CaF2 or BaF2; 0.4 mm 厚: 没有 硅衬底; 0.5 mm 厚: 40dia° |

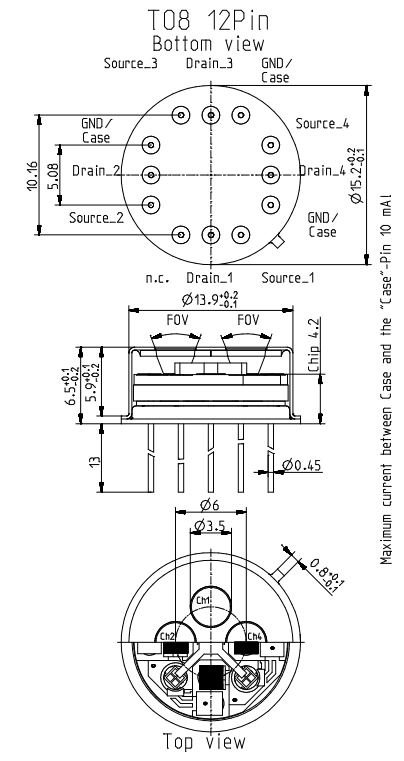

LIM-214工程图

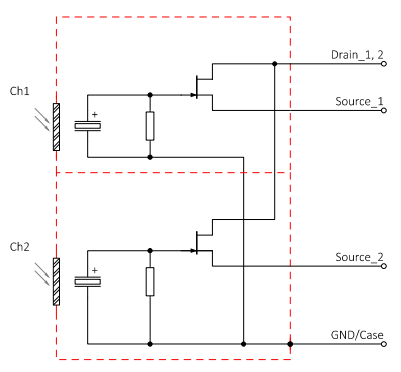

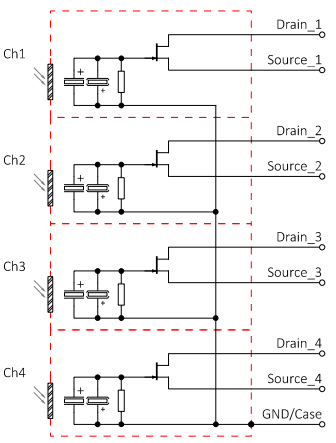

LIM-214引脚配置

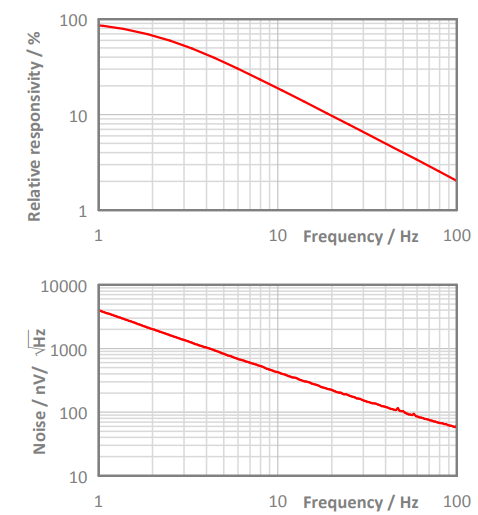

LIM-214频率响应

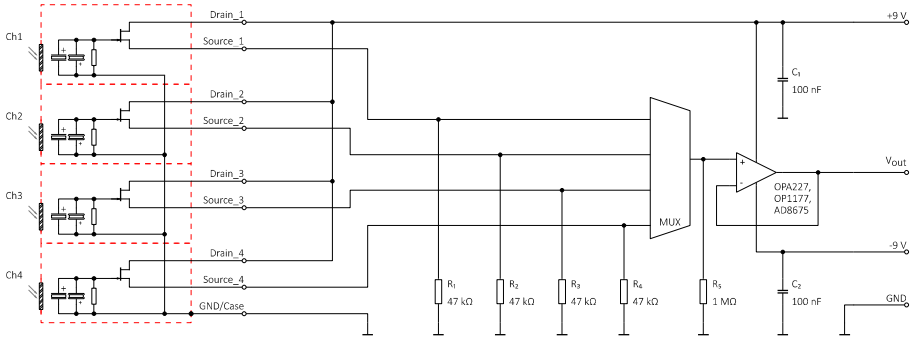

LIM-214测试电路
立体多通道探测器（InfraTec多色红外热释电探测器）
-双通道和四通道探测器
-内部集成分光片结构，或紧凑设计的微机械框架结构
-所有通道都经过共同的通光孔
-内置滤光片，外置窗口
-低交叉干扰（<0.1 %）
-信号处理方式：JFET 或者运算放大器
|
型号 |
管壳 |
通道 |
通光孔(mm) |
频率 |
信号处理方式 |
热补偿 |
低麦克风效应 |
探测率 |
|
LRM-102 |
TO46 |
2 |
3.05 x 2.05 |
电压模式 |
结型场效应管 |
无 |
无 |
4.0E+08 |
|
LRM-202 |
TO46 |
2 |
3.05 x 2.05 |
电压模式 |
结型场效应管 |
有 |
无 |
4.0 |
|
LIM-011 |
TO8 |
4 |
ø 2.5 |
电压模式 |
结型场效应管 |
无 |
无 |
0.8 |
|
LIM-054 |
TO8 |
4 |
2.8 x 2.8 |
电流模式 |
运算放大器 |
无 |
无 |
0.42 |
|
LRM-244 |
TO8 |
4 |
8.5 x 8.5 |
电流模式 |
运算放大器 |
有 |
无 |
6.0 |
|
LRM-274 |
TO8 |
4 |
8.5 × 8.5 |
电流模式 |
运算放大器 |
有 |
无 |
6.0 |
|
LRM-278 |
TO8 |
8 |
8.5 x 8.5 |
电流模式 |
运算放大器 |
有 |
无 |
4.5 |
|
LIM-032 |
TO39 |
2 |
2.8 x 2.8 |
电压模式 |
结型场效应管 |
无 |
无 |
2.9 |
|
LRM-254 |
TO39 |
4 |
5.0 x 5.0 |
电压模式 |
结型场效应管 |
有 |
无 |
4.7 |
|
LRM-284 |
TO39 |
4 |
5.0 x 5.0 |
电流模式 |
运算放大器 |
有 |
无 |
4.0 |
以LRM-102为代表，介绍下规格及参数
多色红外热释电传感器LRM-102参数表
|
参数 |
数值类型 |
数值 |
|
通光孔径 |
nom |
3.0 × 2.0 mm2 |
|
元件尺寸/类型 |
nom |
1.2 × 0.8 mm² ，涂覆黑色转化层的钽酸锂芯片 |
|
热时间常数（热响应时间） |
typ |
75 ms |
|
电时间常数 |
typ |
1.5 s |
|
极性 |
nom |
正红外辐射通量变化引起的负电平信号 |
|
电压响应（rms）{500K,10Hz,25℃,无滤光片和窗口} |
min |
1100 V/W |
|
噪声密度（rms）{10Hz,BW 1Hz,25℃} |
max |
600 nV/√Hz |
|
探测能力{500K,10Hz,1Hz,25℃,无滤光片和窗口} |
typ |
4.0E+08 cm√Hz/W |
|
补偿电压 |
nom |
0.4 ... 1.5 V |
|
漏源电压 |
max |
18 V |
|
工作/存储温度 |
nom |
-25 ... +85 °C |
|
红外滤光片 |
|
所有InfraTec的标准窄带滤波片可用。可以根据要求定制滤光片。 |
|
滤光片尺寸 |
nom |
矩形窗片: (1.85 × 1.45) mm ±0.1 mm 圆形窗片: 没有 标准厚度: 0.50 mm +0.2/-0.1 mm |
|
通孔窗片 |
|
依据所选滤波片进行匹配 |
|
窗片尺寸 |
nom |
矩形窗片: (3.3 × 2.3) mm +0/-0.05mm 标准厚度: 0.50 mm +0.2/-0.1 mm |
|
视场角 |
min |
60°（有滤光片，硅衬底；0.5mm厚，窗片：Si ARC;0.5mm厚） |

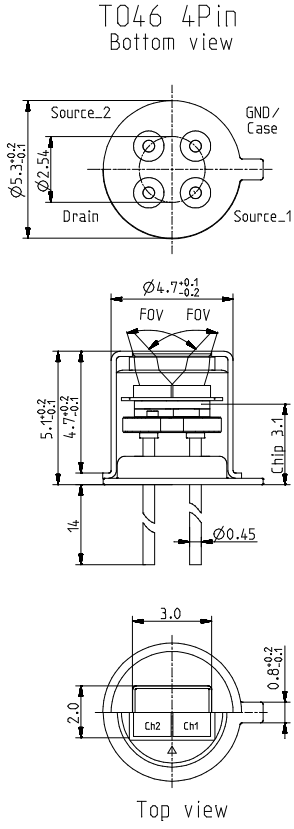

多色热释电红外传感器LRM-102工程图
InfraTec多色红外传感器LRM-102引脚配置

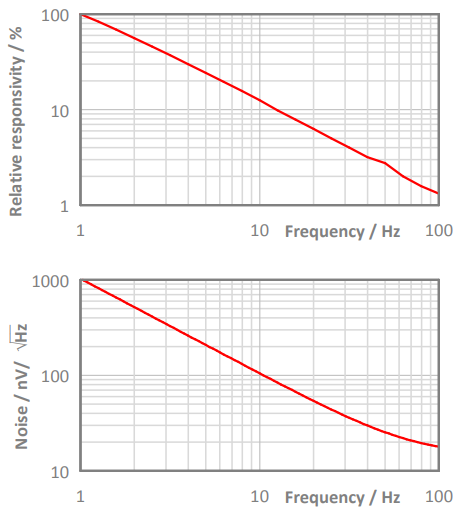

InfraTec多色红外传感器LRM-102频率响应

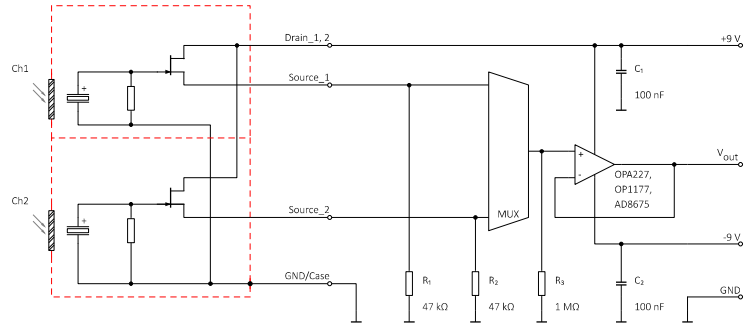

多色热释电红外传感器LRM-102测试电路
