Zaber电控平移台

内置驱动器和编码器、型号丰富、稳定可靠，Zaber电控平移台

Zaber成立于1997年，总部位于加拿大温哥华。那时候，精密线性位移台都还使用带变速箱和编码器的直流电机，而且他们需要笨重的控制器和一些其他附件和耗材。精确的运动控制成本昂贵且难以使用。Zaber意识到精密运动控制需要集成化程度更高，而且更经济实惠的解决方案。随后，Zaber发布了世界上第一台带有内置控制器的精密线性制动器——T-LA28系列产品。T-LA28是第一款将所有控制和驱动电子元件集成在一个紧凑型封装中的设备，其基于步进电机而不是直流电机，变速箱和编码器进行了小型化封装组合，所有控制和驱动电子元件都集成在同一个封装中，成为Zaber的T，A和后来的X系列产品线的基础。



Zaber线性模组，线性平移台，线性位移台Linear stages

1) Motorized with built-in Controllers and Linear Encoders，内置控制器和线性编码器的电控位移台

美国Zaber X-LRQ-DEC系列产品的特点:

   75,150,300,450,600mm的可移动范围

   600mm行程的精度高达13微米

   100公斤的负载能力

   具有50 nm分辨率的集成线性编码器，提供滑动/失速检测和位置校正

   内联和平行驱动器配置

   滚珠丝杠和丝杠配置

   包括不锈钢防尘罩

   高达205 mm / s的速度和高达300 N的推力

   内置控制器，可连接其他Zaber产品

加拿大Zaber的X-LRQ-DEC系列装置是计算机控制的电动线性平台，具有高刚性，高负载尺寸紧凑和长使用寿命的特点，经过特别校准的集成线性编码器可以在设备的整个行程中提供高精度定位。每个设备都可以使用联机或并行驱动器配置，灵活的不锈钢防尘罩可防止小物体的进入。X-LRQ-DEC系列产品都是独立的单元，只需要接通标准的24 V或48 V电源就可工作。在没有电脑的情况下，Zaber提供手动控制的选项，以实现多种操作

X-LRQ-DEC系列平移台可以连接到任何计算机的RS-232端口或USB端口，并可以与任何其他Zaber产品连接，连接后共享同一个电源，还可以方便的锁定。X系列产品连接一般采用4针，M8连接器。

X-LRQ-DEC系列平移台只有48mm高，结构非常紧凑。 X-LRQ-DEC的创新设计允许速度高达205毫米/秒，载重高达100千克。像所有Zaber的其它产品一样，X-LRQ-DEC系列的设计是“即插即用”，非常容易安装和操作。采用不同的电控平移台可以拼接成XY和XYZ系统，某些多轴配置可能需要额外的附件。

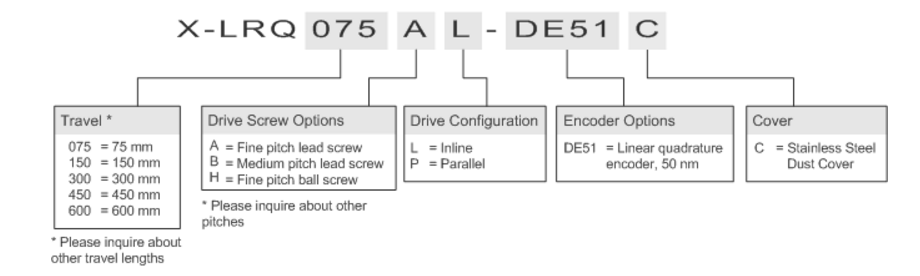

Zaber公司X-LRQ-DEC系列的产品命名规则

以X-LRQ075AL-DE51C为例来说明，X-LRQ表示产品系列，075表示行程，A表示Drive screw options，对应平移台运动速度的快慢，L表示驱动方式，有Inline和Parallel两种选项，DE51表示编码器选项，线性编码器，分辨率50nm，C表示有不锈钢防尘罩。



Zaber X-LRQ-DEC系列（带防尘罩）具体型号（行程：75mm,150mm,300mm,450mm,600mm）：

X-LRQ075AL-DE51C: 电动, 丝杠驱动线性平台, 75mm行程, 内置线性编码器和控制器,高分辨率、低速, 串联传动，带不锈钢防尘罩

X-LRQ075BL-DE51C: 75 mm行程,中等分辨率、中等速度，其它同上

X-LRQ075HL-DE51C  : 滚珠丝杆传动, 75 mm行程，高分辨率、低速，其它同上

X-LRQ150AL-DE51C，X-LRQ150BL-DE51C，X-LRQ150HL-DE51C

X-LRQ300AL-DE51C，X-LRQ300BL-DE51C，X-LRQ300HL-DE51C

X-LRQ450AL-DE51C:，X-LRQ450BL-DE51C，X-LRQ450HL-DE51C

X-LRQ600AL-DE51C，X-LRQ600BL-DE51C，X-LRQ600HL-DE51C



Zaber X-LRQ-DE系列，高精度、高负载（行程：75mm,150mm,300mm,450mm,600mm）：

X-LRQ075AL-DE51: 电动, 丝杠驱动线性平台, 75mm行程, 内置线性编码器和控制器,高分辨率、低速, 串联传动

X-LRQ075BL-DE51、X-LRQ075HL-DE51

X-LRQ150AL-DE51、X-LRQ150BL-DE51、X-LRQ150HL-DE51

X-LRQ300AL-DE51、X-LRQ300BL-DE51、X-LRQ300HL-DE51、X-LRQ450AL-DE51

X-LRQ450BL-DE51、X-LRQ450HL-DE51、X-LRQ600AL-DE51、X-LRQ600BL-DE51、X-LRQ600HL-DE51



Zaber X-LRM-DE系列， 微型，钢材质（行程：100mm,150mm,200mm）：

型号：

X-LRM100A-DE51:    电动线性平移台, 内置控制器和线性编码器, 100 mm形成,高分辨率

X-LRM100B-DE51、X-LRM150A-DE51、X-LRM150B-DE5、X-LRM200A-DE51、X-LRM200B-DE51



Zaber X-DMQ-DE系列，高速, Voice Coil（行程：12mm）

型号：

X-DMQ12P-DE52: Voice Coil, Linear Stage, 12 mm travel, integrated linear encoder and controller, plus manual control

2) Motorized with built-in Controllers and Motor Encoders，内置控制器和电动编码器的电控平移台

Zaber X-LRT-EC系列，高负载、防尘（行程：100mm,250mm,500mm,750mm,1000mm,1500mm）：

X-LRT0100AL-E08C: 电动, 丝杠驱动, 带防尘罩的线性平移台, 100 mm行程,

集成编码器和控制器, 高分辨率, 低速

X-LRT0100BL-E08C、X-LRT0100DL-E08C、X-LRT0100HL-E08C

X-LRT0250AL-E08C、X-LRT0250BL-E08C、X-LRT0250DL-E08C、X-LRT0250HL-E08C

X-LRT0500AL-E08C、X-LRT0500BL-E08C、X-LRT0500DL-E08C、X-LRT0500HL-E08C

X-LRT0750AL-E08C、X-LRT0750BL-E08C、X-LRT0750DL-E08C、X-LRT0750HL-E08C

X-LRT1000AL-E08C、X-LRT1000BL-E08C、X-LRT1000DL-E08C、X-LRT1000HL-E08C、

X-LRT1500AL-E08C、X-LRT1500BL-E08C、X-LRT1500DL-E08C



Zaber X-LRQ-EC系列，高载重, Low Profile with Dust Covers（行程：75mm,150mm,300mm,

450mm,600mm）

型号：

X-LRQ075AL-E01C: 电动, 丝杠驱动, 带防尘罩的线性平移台, 75 mm行程, 集成编码器和控制器, 高分辨率, 低速, 串联传动

X-LRQ075BL-E01C、X-LRQ075DL-E01C、X-LRQ075HL-E01C

X-LRQ150AL-E01C、X-LRQ150BL-E01C、X-LRQ150DL-E01C、X-LRQ150HL-E01C

X-LRQ300AL-E01C、X-LRQ300BL-E01C、X-LRQ300DL-E01C、X-LRQ300HL-E01C

X-LRQ450AL-E01C、X-LRQ450BL-E01C、X-LRQ450DL-E01C、X-LRQ450HL-E01C

X-LRQ600AL-E01C、X-LRQ600BL-E01C、X-LRQ600DL-E01C、X-LRQ600HL-E01C



Zaber X-LRQ-E系列，高负载 Low Profile（行程：75mm,150mm,300mm,450mm,600mm）

型号：

X-LRQ075AL-E01: 电动, 丝杠驱动, linear stage, 75 mm行程, 集成编码器和控制器, 高分辨率, 低速, 串联传动

X-LRQ075BL-E01、X-LRQ075DL-E01、X-LRQ075HL-E01

X-LRQ150AL-E01、X-LRQ150BL-E01、X-LRQ150DL-E01、X-LRQ150HL-E01

X-LRQ300AL-E01、X-LRQ300BL-E01、X-LRQ300DL-E01、X-LRQ300HL-E01

X-LRQ450AL-E01、X-LRQ450BL-E01、X-LRQ450DL-E01、X-LRQ450HL-E01

X-LRQ600AL-E01、X-LRQ600BL-E01、X-LRQ600DL-E01、X-LRQ600HL-E01



Zaber X-LSQ-E系列，高速（行程：75mm,150mm,300mm,450mm,600mm）

型号：

X-LSQ075A-E01: 电动 linear stage, 集成编码器和控制器, 75 mm行程, 高分辨率, 低速

X-LSQ075B-E01、X-LSQ075D-E01

X-LSQ150A-E01、X-LSQ150B-E01、X-LSQ150D-E01、X-LSQ300A-E01

X-LSQ300B-E01、X-LSQ300D-E01

X-LSQ450A-E01、X-LSQ450B-E01、X-LSQ450D-E01

X-LSQ600A-E01、X-LSQ600B-E01、X-LSQ600D-E01



Zaber X-BLQ-E系列，高度，大行程，皮带传动（行程：70mm,145mm,295mm,445mm,595mm,

1045mm,1495mm,2095mm,3000mm）

型号：

X-BLQ0070-E01: 电动, belt-driven, linear stage, 集成编码器和控制器, 70 mm行程

X-BLQ0145-E01、X-BLQ0295-E01、X-BLQ0445-E01

X-BLQ0595-E01、X-BLQ1045-E01、X-BLQ1495-E01、X-BLQ2095-E01、X-BLQ3000-E01



Zaber X-LRM-E系列，微型，钢结构（行程：25mm,50mm,100mm,150mm,200mm）

X-LRM025A-E03: 电动 linear stage, 集成控制器和电机编码器, 25 mm行程, 高分辨率

X-LRM025B-E03

X-LRM050A-E03、X-LRM050B-E03、X-LRM100A-E03、X-LRM100B-E03

X-LRM150A-E03、X-LRM150B-E03、X-LRM200A-E03、X-LRM200B-E03



Zaber X-LSM-E系列，微型（行程：25mm,50mm,100mm,150mm,200mm）

X-LSM025A-E03: 电动 linear stage, 25 mm行程, 集成编码器和控制器, 可手动操控

X-LSM025A-SE03、X-LSM025B-E03、X-LSM025B-SE03

X-LSM050A-E03、X-LSM050A-SE03、X-LSM050B-E03、X-LSM050B-SE03

X-LSM100A-E03、X-LSM100A-SE03、X-LSM100B-E03、X-LSM100B-SE03

X-LSM150A-E03、X-LSM150A-SE03、X-LSM150B-E03、X-LSM150B-SE03

X-LSM200A-E03、X-LSM200A-SE03、X-LSM200B-E03、X-LSM200B-SE03



Zaber X-LHM-E系列，经济型，低负载（行程：25mm,50mm,100mm,150mm,200mm）

型号：

X-LHM025A-E03: 电动 linear stage, 25 mm行程, 集成控制器和电机编码器, 可手动操控

X-LHM025A-SE03

X-LHM050A-E03、X-LHM050A-SE03、X-LHM100A-E03、X-LHM100A-SE03

X-LHM150A-E03、X-LHM150A-SE03、X-LHM200A-E03、X-LHM200A-SE03

3) 电动 with built-in Controllers，Zaber内置控制器的电控位移台

Zaber X-LRT-C系列，高负载、防尘（行程：100mm,250mm,500mm,750mm,1000mm,1500mm）

X-LRT0100AL-C: 电动, 丝杠驱动, 带防尘罩的线性平移台, 100 mm行程, 集成控制器, 高分辨率, 低速

X-LRT0100BL-C、X-LRT0100DL-C、X-LRT0100HL-C

X-LRT0250AL-C、X-LRT0250BL-C、X-LRT0250DL-C、X-LRT0250HL-C

X-LRT0500AL-C、X-LRT0500BL-C、X-LRT0500DL-C、X-LRT0500HL-C

X-LRT0750AL-C、X-LRT0750BL-C、X-LRT0750DL-C、X-LRT0750HL-C

X-LRT1000AL-C、X-LRT1000BL-C、X-LRT1000DL-C、X-LRT1000HL-C

X-LRT1500AL-C、X-LRT1500BL-C、X-LRT1500DL-C



Zaber X-LSQ系列，高度（行程：75mm,150mm,300mm,450mm,600mm）

型号：

X-LSQ075A: 电动线性平移台, 集成控制器, 75 mm行程, 高分辨率, 低速

X-LSQ075B、X-LSQ075D

X-LSQ150A、X-LSQ150B、X-LSQ150D

X-LSQ300A、X-LSQ300B、X-LSQ300D

X-LSQ450A、X-LSQ450B、X-LSQ450D

X-LSQ600A、X-LSQ600B、X-LSQ600D



Zaber X-LRM系列，微型，钢结构（行程：25mm,50mm,100mm,150mm,200mm）

X-LRM025A: 电动线性平移台, 集成控制器, 25 mm行程, 高分辨率

X-LRM025B

X-LRM050A、X-LRM050B、X-LRM100A、X-LRM100B

X-LRM150A、X-LRM150B、X-LRM200A、X-LRM200B



Zaber X-LSM系列，微型（行程：25mm,50mm,100mm,150mm,200mm）

型号：

X-LSM025A  电动线性平移台, 25 mm行程, 集成控制器, 可手动操控

X-LSM025A-S、X-LSM025B、X-LSM025B-S

X-LSM050A、X-LSM050A-S、X-LSM050B、X-LSM050B-S

X-LSM100A、X-LSM100A-S、X-LSM100B、X-LSM100B-S

X-LSM150A、X-LSM150A-S、X-LSM150B、X-LSM150B-S

X-LSM200A、X-LSM200A-S、X-LSM200B、X-LSM200B-S



Zaber X-LHM系列，经济型，低负载（行程：25mm,50mm,100mm,150mm,200mm）

型号：

X-LHM025A 电动线性平移台, 25 mm行程, 集成控制器, 可手动操控

X-LHM025A-S

X-LHM050A、X-LHM050A-S、X-LHM100A、X-LHM100A-S

X-LHM150A、X-LHM150A-S、X-LHM200A、X-LHM200A-S



Zaber T-LSR系列，中等载重（行程：75mm,150mm,300mm,450mm）

型号：

T-LSR075A   电动 linear slide, 75 mm行程, RS-232 可手动操控

T-LSR075B、T-LSR075D

T-LSR150A、T-LSR150B、T-LSR150D

T-LSR300A、T-LSR300B、T-LSR300D

T-LSR450A、T-LSR450B、T-LSR450D



Zaber T-LS系列，经济型、低负载、小行程（行程：13mm,28mm）

T-LS13E 电动线性平移台, 13 mm行程, 1/4-20 thread, RS-232 可手动操控

T-LS13M、T-LS13E-S、T-LS13M-S

T-LS28E、T-LS28M、T-LS28E-S、T-LS28M-S

4) 电动 with built-in Linear Encoders，内置线性编码器的电动平移台

Zaber LRQ-DEC系列，高精度、高载重、防尘（行程：75mm,150mm,300mm,450mm,600mm）

型号：

LRQ075AL-E01T3: 电动, 丝杠驱动, 带防尘罩的线性平移台, 75 mm行程, integrated linear encoder, 高分辨率, 低速, 串联传动

LRQ075BL-E01T3、LRQ075DL-E01T3、LRQ075HL-E01T3

LRQ150AL-E01T3、LRQ150BL-E01T3、LRQ150DL-E01T3、LRQ150HL-E01T3

LRQ300AL-E01T3、LRQ300BL-E01T3、LRQ300DL-E01T3、LRQ300HL-E01T3

LRQ450AL-E01T3、LRQ450BL-E01T3、LRQ450DL-E01T3、LRQ450HL-E01T3

LRQ600AL-E01T3、LRQ600BL-E01T3、LRQ600DL-E01T3、LRQ600HL-E01T3



Zaber LRQ-DE系列，高精度、高载重（行程：75mm,150mm,300mm,450mm,600mm）

型号：

LRQ075AL-DE51T3: 电动, 丝杠驱动,线性平移台, 75 mm行程, integrated linear encoder, 高分辨率, 低速, 串联传动

LRQ075BL-DE51T3、LRQ075HL-DE51T3、LRQ150AL-DE51T3

LRQ150BL-DE51T3、LRQ150HL-DE51T3、LRQ300AL-DE51T3、LRQ300BL-DE51T3

LRQ300HL-DE51T3、LRQ450AL-DE51T3、LRQ450BL-DE51T3、LRQ450HL-DE51T3

LRQ600AL-DE51T3、LRQ600BL-DE51T3、LRQ600HL-DE51T3

5) 电动 with built-in Motor Encoders，内置电机编码器的电控平移台

Zaber LRT-EC系列，高载重、防尘（行程：100mm,250mm,500mm,750mm,1000mm,1500mm）

型号：

LRT0100AL-E08CT3: 电动, 丝杠驱动, 带防尘罩的线性平移台, 100 mm行程, integrated motor encoder, 高分辨率, 低速

LRT0100BL-E08CT3、LRT0100DL-E08CT3、LRT0100HL-E08CT3

LRT0250AL-E08CT3、LRT0250BL-E08CT3、LRT0250DL-E08CT3、LRT0250HL-E08CT3

LRT0500AL-E08CT3、LRT0500BL-E08CT3、LRT0500DL-E08CT3、LRT0500HL-E08CT3

LRT0750AL-E08CT3、LRT0750BL-E08CT3、LRT0750DL-E08CT3、LRT0750HL-E08CT3

LRT1000AL-E08CT3、LRT1000BL-E08CT3、LRT1000DL-E08CT3、LRT1000HL-E08CT3

LRT1500AL-E08CT3、LRT1500BL-E08CT3、LRT1500DL-E08CT3



Zaber LRQ-E系列，高负载, Low Profile（行程：75mm,150mm,300mm,450mm,600mm）

型号：

LRQ075AL-E01T3: 电动, 丝杠驱动,线性平移台, 75 mm行程, integrated motor encoder, 高分辨率, 低速, 串联传动

LRQ075BL-E01T3、LRQ075DL-E01T3、LRQ075HL-E01T3

LRQ150AL-E01T3、LRQ150BL-E01T3、LRQ150DL-E01T3、LRQ150HL-E01T3

LRQ300AL-E01T3、LRQ300BL-E01T3、LRQ300DL-E01T3、LRQ300HL-E01T3

LRQ450AL-E01T3、LRQ450BL-E01T3、LRQ450DL-E01T3、LRQ450HL-E01T3

LRQ600AL-E01T3、LRQ600BL-E01T3、LRQ600DL-E01T3、LRQ600HL-E01T3



Zaber LRQ-EC系列，高负载 Low Profile with Dust Covers（行程:75mm,150mm,300mm,450mm,

600mm）

LRQ075AL-E01CT3: 电动, 丝杠驱动, 带防尘罩的线性平移台, 75 mm行程, integrated motor encoder, 高分辨率, 低速, 串联传动

LRQ075BL-E01CT3、LRQ075DL-E01CT3、LRQ075HL-E01CT3

LRQ150AL-E01CT3、LRQ150BL-E01CT3、LRQ150DL-E01CT3、LRQ150HL-E01CT3

LRQ300AL-E01CT3、LRQ300BL-E01CT3、LRQ300DL-E01CT3、LRQ300HL-E01CT3

LRQ450AL-E01CT3、LRQ450BL-E01CT3、LRQ450DL-E01CT3、LRQ450HL-E01CT3

LRQ600AL-E01CT3、LRQ600BL-E01CT3、LRQ600DL-E01CT3、LRQ600HL-E01CT3



Zaber LSQ-E系列，高速（行程：75mm,150mm,300mm,450mm,600mm）

型号：

LSQ075A-E01T3: 电动 stage, integrated motor encoder, 75 mm行程, 高分辨率, 低速

LSQ075B-E01T3、LSQ075D-E01T3

LSQ150A-E01T3、LSQ150B-E01T3、LSQ150D-E01T3

SQ300A-E01T3、LSQ300B-E01T3、LSQ300D-E01T3

LSQ450A-E01T3、LSQ450B-E01T3、LSQ450D-E01T3

LSQ600A-E01T3、LSQ600B-E01T3、LSQ600D-E01T3、



Zaber LRM-E系列，微型化、钢材质的电动平移台（行程：25mm,50mm,100mm,150mm,200mm）

LRM025A-E03T3: 电动线性平移台, 25 mm行程, integrated motor encoder, 高分辨率

LRM025B-E03T3

LRM050A-E03T3、LRM050B-E03T3、LRM100A-E03T3、LRM100B-E03T3

LRM150A-E03T3、LRM150B-E03T3、LRM200A-E03T3、LRM200B-E03T3



Zaber LSM-E系列，微型（行程：25mm,50mm,100mm,150mm,200mm）

LSM025A-E03T4 电动线性平移台, 25 mm行程, integrated motor encoder

LSM025B-E03T4

LSM050A-E03T4、LSM050B-E03T4、LSM100A-E03T4、LSM100B-E03T4

LSM150A-E03T4、LSM150B-E03T4、LSM200A-E03T4、LSM200B-E03T4



Zaber LHM-E系列，经济型（行程：25mm,50mm,100mm,150mm,200mm）

LHM025A-E03T3       电动线性平移台, integrated motor encoder, 25 mm行程

LHM050A-E03T3、LHM100A-E03T3、LHM150A-E03T3、LHM200A-E03T3

6) 电动，电动位移台

Zaber LRT-C系列，高负载、防尘（行程：100mm,250mm,500mm,750mm,1000mm,1500mm）

LRT0100AL-CT3: 电动, 丝杠驱动, 带防尘罩的线性平移台, 100 mm行程, 高分辨率, 低速

LRT0100BL-CT3、LRT0100DL-CT3、LRT0100HL-CT3

LRT0250AL-CT3、LRT0250BL-CT3、LRT0250DL-CT3、LRT0250HL-CT3

LRT0500AL-CT3、LRT0500BL-CT3、LRT0500DL-CT3、LRT0500HL-CT3

LRT0750AL-CT3、LRT0750BL-CT3、LRT0750DL-CT3、LRT0750HL-CT3

LRT1000AL-CT3、LRT1000BL-CT3、LRT1000DL-CT3、LRT1000HL-CT3

LRT1500AL-CT3、LRT1500BL-CT3、LRT1500DL-CT3



Zaber LSQ系列，高速（行程：75mm,150mm,300mm,450mm,600mm）

LSQ075A-T3 电动 stage, 75 mm行程, 高分辨率, 低速

LSQ075B-T3、LSQ075D-T3

LSQ150A-T3、LSQ150B-T3、LSQ150D-T3

LSQ300A-T3、LSQ300B-T3、LSQ300D-T3

LSQ450A-T3、LSQ450B-T3、LSQ450D-T3

LSQ600A-T3、LSQ600B-T3、LSQ600D-T3、LSQ600D-T3



Zaber LRM系列，微型化、钢结构（行程：25mm,50mm,100mm,150mm,200mm）

LRM025A-T3       电动线性平移台, 25 mm行程, 高分辨率

LRM025B-T3

LRM050A-T3、LRM050B-T3、LRM100A-T3、LRM100B-T3

LRM150A-T3、LRM150B-T3、LRM200A-T3、LRM200B-T3



Zaber LSM系列，微型化（行程：25mm,50mm,100mm,150mm,200mm）

LSM025A-T4       电动线性平移台, 25 mm行程 (controller required)

LSM025B-T4

LSM050A-T4、LSM050B-T4、LSM100A-T4、LSM100B-T4

LSM150A-T4、LSM150B-T4、LSM200A-T4、LSM200B-T4



Zaber LHM系列，经济型（行程：25mm,50mm,100mm,150mm,200mm）

LHM025A-T3      电动线性平移台, 25 mm行程 (controller required)

LHM050A-T3、LHM100A-T3、LHM150A-T3、LHM200A-T3

7) Non-电动，非电动位移台

Zaber TSB（行程：28mm,60mm）

型号：

TSB28E: Translation stage, 28 mm行程, 1/4"-20 thread, with ø9.5 mm brackets, compatible with T-NA and T-LA

TSB28M、TSB28E14、TSB28M14、TSB28E-MH25、TSB28M-MH25

TSB60E、TSB60M、TSB60E14、TSB60M14、TSB60E-MH50、TSB60M-MH50

• LDQ电动平移台
• LDA线性平移台
• 1μm精度Z轴升降台
• XY二维移动平台/显微镜载物台
• Lexitek湍流相位板电动旋转台
