自上个世纪九十年代开始Mad City Labs, Inc （MCL）一直是亚纳米定位分辨率领域的二轴纳米定位平台MCL的全球领先设计商，制造商。MCL的MCL双轴纳米位移台产品线涵盖了多个行程，多种不同的负重能力。针对不同参数进行优化的多种XY轴纳米压电定位平台能满足客户的不同应用需求。
所属品牌： 美国Mad City Labs
应用类型：
产品型号：Nano-PDQ，Nano-MET，Nano-Bio，Nano-BioS，Nano-H，Nano-T，Nano-Max50，Nano-HS，Nano-M250，Nano-SPM200
负责人：孙泽明2
联系电话：13692216712
电子邮箱：zmsun@welloptics.cn
快速响应，亚纳米精度，多种型号可选，XY轴纳米压电定位平台
自上个世纪九十年代开始Mad City Labs, Inc （MCL）一直是亚纳米定位分辨率领域的二轴纳米定位平台MCL的全球领先设计商，制造商。MCL的MCL双轴纳米位移台产品线涵盖了多个行程，多种不同的负重能力，能满足客户的不同应用需求。
Nano-PDQ系列纳米定位平台：
Nano-PDQ 系列纳米定位平台是高速精密多轴压电纳米定位系统。Nano-PDQ 系列占地面积小，中心孔径大，同时还具有快速响应和亚纳米级精度。Nano-PDQ 系列纳米定位平台非常适合需要高扫描速率或大负载能力的应用。Nano-PDQ 系列具有最多三个轴的平行、非耦合运动，以及完全集成的位置传感器，利用MCL专有的 PicoQ® 技术在闭环控制下提供绝对、可重复的位置测量和亚纳米级精度。
主要应用：
-快速多轴扫描
-光陷阱校准
-粒子跟踪
Nano-PDQ系列纳米定位平台规格参数：
|
型号 |
Nano-FDQ250 |
Nano-FDQ350 |
Nano-FDQ275 |
Nano-FDQ375 |
|
X轴行程 |
50 um |
50 |
75 |
75 |
|
Y轴行程 |
50 um |
50 |
75 |
75 |
|
Z轴行程 |
/ |
50 |
/ |
50 |
|
分辨率 |
0.1 nm |
0.1 nm |
0.15 nm |
0.15 nm |
|
X轴共振频率 |
1080 Hz ±20% |
|||
|
Y轴共振频率 |
840 Hz ±20% |
|||
|
Z轴共振频率 |
265 Hz ±20% |
|||
|
扫描速度 |
最快到400 Hz |
|||
|
θpitch(typical) |
≤1 µrad |
|||
|
θroll(typical) |
≤1 µrad |
|||
|
θyaw (typical) |
≤3 µrad |
|||
|
刚度 |
3.0 N/µm |
|||
|
最大负载（横向） |
0.5 Kg |
|||
|
最大负载（纵向） |
0.2 Kg |
|||
|
材质 |
铝、殷钢或钛 |
|||
Nano-PDQ纳米定位平台
Nano-PDQ系列多轴纳米定位平台：
Nano-MET2二维纳米定位平台和 Nano-MET3 是超低噪声、高精度压电纳米定位系统，具有皮米定位分辨率。内部位置传感器采用MCL PicoQ® 专利技术，可在闭环控制下提供绝对、可重复的位置测量，是要求苛刻的计量应用的理想之选。可提供苛刻原子力显微镜应用所需的超快响应。
主要应用：
-高速、高分辨率定位
-测量
-AFM
-SPM
Nano-MET系列多轴纳米定位平台规格参数：
|
型号 |
Nano-MET2 |
Nano-MET3 |
|
XY轴行程 |
75 um |
75 um |
|
Z轴行程 |
/ |
5 um |
|
XY轴分辨率 |
0.15 nm |
|
|
Z轴分辨率 |
0.005 nm |
|
|
XY轴共振频率（MET2） |
1.4 kHz |
|
|
XY轴共振频率（MET3） |
1.0 kHz |
|
|
Z轴共振频率（MET3） |
13.5 kHz |
|
|
最大负载（横向） |
100 g |
|
|
最大负载（纵向） |
100 g |
|
|
材质 |
铝 |
|

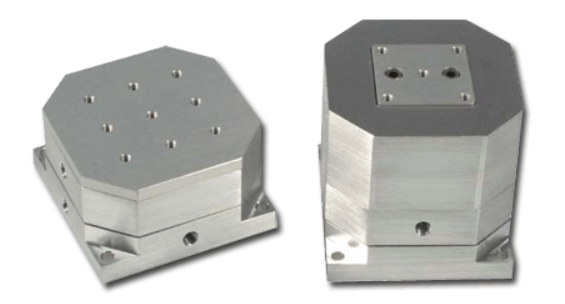

Nano-MET系列多轴纳米定位平台
Nano-Bio系列二轴纳米定位平台MCL：
Nano-Bio系列二轴纳米定位平台MCL是超扁平双轴压电纳米定位系统。扁平的设计使 Nano-Bio系列二维纳米定位平台能够轻松集成到现有的倒置显微镜、原子力显微镜和其他空间有限的仪器中。大中心孔径使 Nano-Bio二维纳米定位平台能够适应所有主要显微镜制造商的镜头。Nano-Bio 系列二轴纳米定位平台MCL包括采用 PicoQ® 专利技术的内部位置传感器，可在闭环反馈控制下提供绝对、可重复的位置测量和皮米精度。Nano-Bio100、Nano-Bio200 和 Nano-Bio300 由铝制成，是光学显微镜的理想选择。Nano-Bio2M 热稳定性更高，整体尺寸更小。
主要应用：
-光学显微镜，易于改装
-荧光成像
-闭环原子力显微镜（AFM）扫描仪
-纳米光刻技术
-光学镊子
-超分辨率显微镜
Nano-Bio系列二轴纳米定位平台MCL规格参数：
|
型号 |
Nano-Bio2M |
Nano-Bio100 |
Nano-Bio200 |
Nano-Bio300 |
|
行程 |
50*50 um |
100*100 um |
200*200 um |
300*300 um |
|
分辨率 |
0.1 nm |
0.2 nm |
0.4 nm |
0.6 nm |
|
共振频率（X轴） |
500 Hz ±20% |
450Hz ±20% |
400Hz ±20% |
260Hz ±20% |
|
共振频率（Y轴） |
400 Hz ±20% |
350Hz ±20% |
300Hz ±20% |
200Hz ±20% |
|
θroll , θpitch(typical) |
≤1 µrad |
|||
|
θyaw (typical) |
≤3 µrad |
|||
|
刚度 |
1.0 N/µm |
|||
|
最大负载（横向） |
0.5 kg |
|||
|
最大负载（纵向） |
.0.2 kg |
|||
|
材质 |
铝、殷钢或钛 |
|||
Nano-Bio系列二轴纳米定位平台MCL
Nano-BioS系列MCL双轴纳米位移台：
与广受欢迎的 Nano-Bio 系列一样，新型 Nano-BioS 系列MCL双轴纳米位移台也是超扁平双轴压电纳米定位系统，可轻松集成到现有的倒置显微镜、原子力显微镜和其他空间有限的仪器中。Nano-BioSMCL双轴纳米位移台具有较大的矩形中心孔，可容纳用于标准 3 英寸载玻片和其他类似尺寸生物样品（如 Lab-Tek 载玻片）的重入式样品架。Nano-BioS 系列二维纳米定位平台包括采用 Mad City Labs （MCL）PicoQ® 专利技术的内部位置传感器，可在闭环反馈控制下提供绝对、可重复的位置测量和皮米分辨率。Nano-BioSMCL双轴纳米位移台由阳极氧化铝制成，提供三种运动范围： 100微米、200微米和300微米。
主要应用：
-孔径大小适合 3 英寸玻片
-光学显微镜，易于改装
-荧光成像
-闭环原子力显微镜（AFM）扫描仪
-纳米光刻技术
-光学镊子
-超分辨率显微镜
Nano-BioS系列MCL双轴纳米位移台规格参数：
|
型号 |
Nano-BioS100 |
Nano-BioS200 |
Nano-BioS300 |
|
行程 |
100*100 um |
200*200 um |
300*300 um |
|
分辨率 |
0.2 nm |
0.4 nm |
0.6 nm |
|
共振频率（X轴） |
400Hz ±20% |
350Hz ±20% |
300Hz ±20% |
|
共振频率（Y轴） |
280Hz ±20% |
230Hz ±20% |
180Hz ±20% |
|
刚度 |
1.0 N/µm |
||
|
θroll , θpitch(typical) |
≤1 µrad |
||
|
θyaw (typical) |
≤3 µrad |
||
|
最大负载（横向） |
0.5 kg |
||
|
最大负载（纵向） |
0.2 kg |
||
|
材质 |
铝、殷钢或钛 |
||
Nano-BioS系列MCL双轴纳米位移台
Nano-H系列XY轴纳米压电定位平台：
Nano-H 系列XY轴纳米压电定位平台是一款结构紧凑的双轴压电纳米定位平台，以经济实惠的价格提供卓越的定位性能。大中心孔径使 Nano-H 系列XY轴纳米压电定位平台非常适合需要透射光束的应用，或安装大体积组件（如多根光纤、光学器件和计量探头）的应用。内部位置传感器采用 PicoQ® 专利技术，与 Nano-Drive® 控制器配合使用时，可提供绝对、可重复的位置测量和皮米精度。Nano-H 系列XY轴纳米压电定位平台有多种材质可供选择，包括铝、钛或英钢。
主要应用：
-光学显微镜
-AFM
-荧光成像
-光学囚禁
Nano-H系列XY轴纳米压电定位平台规格参数：
|
型号 |
Nano-H100 |
Nano-H50 |
|
行程 |
100*100 um |
50*50 um |
|
分辨率 |
0.2 nm |
0.1 nm |
|
共振频率（X轴） |
500 Hz ±20% |
|
|
共振频率（Y轴） |
.250 Hz ±20% |
|
|
刚度 |
1.0 N/µm |
|
|
θroll , θpitch(typical) |
≤1 µrad |
|
|
θyaw (typical) |
≤3 µrad |
|
|
最大负载（横向） |
0.5 kg |
|
|
最大负载（横向） |
0.2 kg |
|
|
材质 |
铝、殷钢或钛 |
|
Nano-H系列XY轴纳米压电定位平台
Nano-T系列双轴纳米定位器，：
Nano-T 系列双轴纳米定位器，是经济型多轴压电纳米定位系统，有多种配置可供选择。Nano-T 系列在 X 和 Y 轴上的运动范围最大可达 200 微米，在 Z 轴上的运动范围最大可达 50 微米。内部位置传感器采用专有的 PicoQ® 技术，在闭环控制下提供绝对、可重复的位置测量和皮米精度。Nano-T 系列双轴纳米定位器，非常适合需要精确压电纳米定位，但整个平台高度并不重要的应用。如果需要超薄系统，则应考虑Mad City Labs的 Nano-Bio2和 Nano-LP系列。
主要应用：
-多轴校准
-荧光成像
-闭环原子力显微镜（AFM）扫描仪
-超分辨率显微镜
Nano-T系列双轴纳米定位器，规格参数：
|
型号 |
Nano-T11 |
Nano-T22 |
Nano-T112 |
Nano-T115 |
Nano-T22 2 |
Nano-T22 5 |
|
行程（X，Y） |
100 um |
200 um |
100 um |
100 um |
200 um |
200 um |
|
行程（Z） |
/ |
/ |
20um |
50um |
20um |
50um |
|
分辨率（X，Y） |
0.2 nm |
0.4 nm |
0.2 nm |
0.2 nm |
0.4 nm |
0.4 nm |
|
分辨率（Z） |
/ |
/ |
0.04 nm |
0.1 nm |
0.04 nm |
0.1 nm |
|
共振频率（X轴） |
450Hz ±20% |
400Hz ±20% |
450Hz ±20% |
450Hz ±20% |
400Hz ±20% |
400Hz ±20% |
|
共振频率（Y轴） |
250Hz ±20% |
200Hz ±20% |
250Hz ±20% |
250Hz ±20% |
200Hz ±20% |
200Hz ±20%
|
|
共振频率（Z轴） |
/ |
/ |
450Hz ±20% |
350Hz ±20% |
450Hz ±20% |
350Hz ±20% |
|
刚度 |
1.0 N/µm |
|||||
|
θroll , θpitch(typical) |
≤1 µrad |
|||||
|
θyaw (typical) |
≤3 µrad |
|||||
|
最大负载（横向） |
0.5 kg |
|||||
|
最大负载（横向） |
0.2 kg |
|||||
|
材质 |
铝或殷钢 |
|||||
Nano-T系列双轴纳米定位器，
Nano-Max50 XY纳米压电位移平台：
Nano-Max50 XY纳米压电位移平台是一款重型双轴压电纳米定位平台，专为承载重型实验组件而设计。Nano-Max50 XY纳米压电位移平台的承重能力为5千克，可用于低温光学显微镜低温恒温器的精确定位等应用。低矮的外形和超大的孔径使 Nano-Max50 XY纳米压电位移平台可以集成到现有的光学显微镜中。内部位置传感器采用 PicoQ® 专利技术，可在闭环控制下提供皮米级精度的绝对、可重复位置测量。Mad City Labs的特殊 Nano-Max 系统的运动范围可超过标准的50um。
主要应用：
-精密低温恒温器定位
-低温光学显微镜
-量子点研究
Nano-Max50 XY纳米压电位移平台规格参数：
|
型号 |
Nano- Max50 |
|
X轴行程 |
50 um |
|
Y轴行程 |
50 um |
|
分辨率 |
0.1 nm |
|
X轴共振频率 |
1.5 kHz ±20% |
|
Y轴共振频率 |
1.0 kHz ±20% |
|
刚度 |
5.0 N/µm |
|
θroll , θpitch(typical) |
≤1 µrad |
|
θyaw (typical) |
≤3 µrad |
|
最大负载 |
5 Kg |
|
材质 |
铝 |
Nano-Max50 XY纳米压电位移平台
Nano-HS系列多轴纳米定位台：
Nano-HS 系列是一种高速、多轴、精密压电纳米定位系统，具有皮米定位分辨率。Nano-HS 可配置为提供 XY 或 XYZ 运动，具有最大的多功能性。内部位置传感器采用专有的 PicoQ® 技术，可在闭环控制下提供绝对、可重复的位置测量。紧凑的占地面积、超低噪声特性和 5kHz 的 Z 轴谐振频率，使其非常适合要求本底噪声小于 10 皮米和高速性能的计量应用。
主要应用：
-高速、高分辨率定位
-计量
-AFM
-SPM
Nano-HS系列多轴纳米定位台规格参数：
|
型号 |
Nano- HS2 |
Nano- HS3 |
|
X、Y轴行程 |
10 um |
10 um |
|
Z轴行程 |
/ |
10um |
|
分辨率 |
0.01 nm |
|
|
X、Y轴共振频率 |
1.5 kHz ±20% |
1.0 kHz ±20% |
|
Z轴共振频率 |
/ |
5.0 kHz ±20% |
|
扫描速度 |
最快达300Hz |
|
|
刚度 |
8N/µm |
|
|
最大负载（横向） |
0.1 kg |
|
|
最大负载（纵向） |
0.1 kg |
|
|
材质 |
铝、殷钢或钛 |
|
Nano-HS系列多轴纳米定位台
Nano-M250 两轴压电纳米定位平台：
Nano-M250 两轴压电纳米定位平台是一种结构紧凑的双轴压电纳米定位系统，由铝制成。Nano-M250 尺寸小巧，可轻松集成到纳米光刻和扫描电子显微镜等应用的现有仪器中。内部位置传感器采用 PicoQ® 专利技术，可在闭环控制下提供皮米级精度的绝对、可重复位置测量。Nano-M250 两轴压电纳米定位平台还提供适配高真空和超高真空兼容型号。Mad City Labs可为客户提供定制修改，包括运动范围。
主要应用：
-校准及对准
-纳米光刻技术
-扫描显微镜
Nano-M250 两轴压电纳米定位平台规格参数：
|
型号 |
Nano- M250 |
|
X轴行程 |
50 um |
|
Y轴行程 |
50 um |
|
分辨率 |
0.1 nm |
|
X轴共振频率 |
370 Hz ±20% |
|
Y轴共振频率 |
300 Hz ±20% |
|
刚度 |
1.0 N/µm |
|
θroll , θpitch(typical) |
≤1 µrad |
|
θyaw (typical) |
≤3 µrad |
|
最大负载（横向） |
0.5 kg |
|
最大负载（纵向） |
0.2 kg |
|
材质 |
铝 |
Nano-M250 两轴压电纳米定位平台
Nano-SPM200 XY纳米位移台：
Nano-SPM200 XY纳米位移台是一种紧凑型双轴（XY）铝制压电纳米定位系统。Nano-SPM200 XY纳米位移台的紧凑设计使其非常适合集成到扫描探针显微镜系统中。内部位置传感器与闭环 Nano-Drive 控制器相结合，可提供亚纳米级的定位分辨率和长期稳定性。每个轴的独立挠性导轨运动提供了机械隔离，确保轴之间的串扰最小。样品可安装在顶部平面的任何位置，并通过四个螺纹安装孔固定。Nano-SPM200 XY纳米位移台是与Mad City Labs（MCL）的 MadPLL® 系统配合使用的理想 XY 扫描平台。
主要应用：
-原子力显微镜（AFM）、扫描探针显微镜（NSOM）和其他类型的扫描探针显微镜（SPM）
-XY轴高精度对准
-纳米光刻技术
Nano-Max50 XY纳米位移台规格参数：
|
型号 |
Nano-SPM200 |
|
X轴行程 |
200 um |
|
Y轴行程 |
200 um |
|
分辨率 |
0.4 nm |
|
X轴共振频率 |
300Hz ±20% |
|
Y轴共振频率 |
300Hz ±20% |
|
最大负载（横向） |
0.5 Kg |
|
最大负载（纵向） |
0.2 Kg |
|
材质 |
铝 |
Nano-SPM200 XY纳米位移台
