外径10-30mm，焦距20-300mm，BK7，SF2材质的经济型消色差双胶合透镜
为了镜片的经济实用性，日本西格玛光机在消色差双胶合透镜的基础上，推出了高性价比消色差双胶合透镜S-DLB ，对于精度要求不高的使用场景，Sigmakoki推荐使用S-DLB经济型消色差双胶合透镜，在经济实用性上有很大优势，全文介绍了高性价比消色差双胶合透镜S-DLB 的特点以及使用注意事项，并列举了所有在售型号以供参考。
Optosigma经济型消色差双胶合透镜
西格玛光机S-DLB经济型消色差双胶合透镜和DLB系列的消色差透镜相比，仅仅表面质量降了一个级别。该消色差透镜适用于对表面质量要求不是非常高的系统，比如望远或显微等成像观测系统。表面质量这个指标外，其余指标均参照了标准的DLB系列消色差双胶合透镜。只要不是用于使用激光的高精度光学实验，推荐选用此经济型消色差双胶合透镜。在整个可见光区域实施了优化设计，其收差小，焦距的偏差小
西格玛光机S-DLB经济型消色差双胶合透镜使用注意事项
Sigmakoki高性价比消色差双胶合透镜S-DLB 最适用于汇聚平行光束，或将点光源准直为平行光束。但不推荐用于有限距离的成像系统。S-DLB经济型消色差双胶合透镜对光束入射方向有要求。请将平行光束从曲率半径较小侧（侧面箭头所指示侧）入射。否则，色差和球差大，光斑变大。

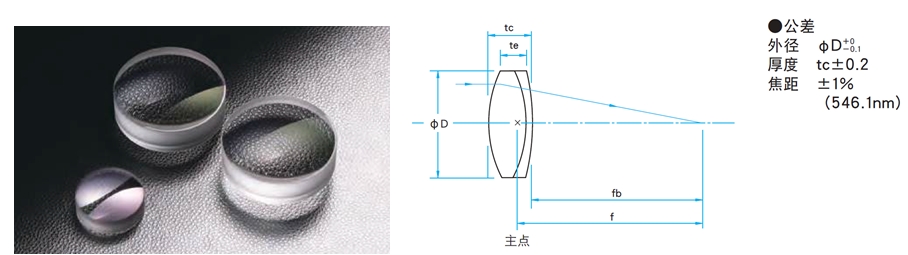

Optosigma高性价比消色差双胶合透镜S-DLB 外形图
Sigmakoki S-DLB经济型消色差双胶合透镜功能说明图
Optosigma高性价比消色差双胶合透镜S-DLB 技术指标
|
技术指标 |
|
|
材质 |
BK7，SF2 |
|
设计波长 |
蓝色：486.1nm，绿色：546.1nm，红色：656.3nm |
|
偏心 |
＜3′ |
|
镀膜 |
防反射多层膜 |
|
粘接剂 |
紫外固化型粘接剂 |
|
表面质量 |
60－40 |
|
有效直径 |
外径的90% |
|
激光损伤阈值 |
0.3J/cm2（脉冲宽10ns，重复频率20Hz） |
西格玛光机S-DLB经济型消色差双胶合透镜型号汇总列表
|
型号 |
外径 φD[mm] |
焦距f[mm] |
边缘厚度te[mm] |
中心厚度tc[mm] |
后焦距fb[mm] |
|
S-DLB-10-20PM |
φ10 |
20.0 |
5.1 |
6.7 |
16.6 |
|
S-DLB-10-25PM |
φ10 |
25.0 |
4.9 |
6.1 |
22.1 |
|
S-DLB-10-40PM |
φ10 |
40.0 |
4.6 |
5.3 |
37.5 |
|
S-DLB-10-50PM |
φ10 |
50.0 |
4.4 |
5.0 |
47.5 |
|
S-DLB-10-100PM |
φ10 |
100.5 |
4.2 |
4.5 |
98.1 |
|
S-DLB-15-25PM |
φ15 |
25.2 |
6.0 |
8.8 |
20.7 |
|
S-DLB-15-30PM |
φ15 |
30.1 |
5.7 |
8.0 |
26.0 |
|
S-DLB-15-40PM |
φ15 |
40.1 |
5.2 |
6.9 |
36.5 |
|
S-DLB-15-50PM |
φ15 |
50.1 |
5.0 |
6.3 |
47.1 |
|
S-DLB-15-80PM |
φ15 |
79.9 |
4.7 |
5.5 |
77.1 |
|
S-DLB-15-100PM |
φ15 |
100.0 |
4.5 |
5.2 |
97.3 |
|
S-DLB-20-30PM |
φ20 |
30.6 |
6.8 |
10.9 |
24.9 |
|
S-DLB-20-40PM |
φ20 |
40.1 |
6.2 |
9.2 |
35.3 |
|
S-DLB-20-50PM |
φ20 |
50.2 |
5.7 |
8.1 |
46.0 |
|
S-DLB-20-60PM |
φ20 |
60.2 |
5.4 |
7.4 |
56.6 |
|
S-DLB-20-70PM |
φ20 |
70.1 |
5.2 |
6.9 |
66.7 |
|
S-DLB-20-80PM |
φ20 |
79.9 |
5.1 |
6.6 |
76.6 |
|
S-DLB-20-100PM |
φ20 |
99.5 |
4.9 |
6.1 |
96.4 |
|
S-DLB-20-120PM |
φ20 |
120.3 |
4.7 |
5.7 |
117.3 |
|
S-DLB-20-150PM |
φ20 |
149.8 |
4.6 |
5.4 |
147.0 |
|
S-DLB-20-200PM |
φ20 |
200.1 |
4.5 |
5.1 |
197.3 |
|
S-DLB-25-50PM |
φ25 |
50.1 |
7.1 |
10.9 |
44.9 |
|
S-DLB-25-70PM |
φ25 |
69.9 |
6.3 |
9.0 |
65.3 |
|
S-DLB-25-100PM |
φ25 |
100.2 |
5.9 |
7.7 |
96.5 |
|
S-DLB-25-120PM |
φ25 |
119.8 |
5.6 |
7.2 |
116.2 |
|
S-DLB-25-150PM |
φ25 |
149.6 |
5.5 |
6.7 |
146.2 |
|
S-DLB-30-60PM |
φ30 |
60.3 |
8.1 |
12.6 |
53.9 |
|
S-DLB-30-100PM |
φ30 |
100.7 |
6.8 |
9.5 |
96.0 |
|
S-DLB-30-120PM |
φ30 |
120.1 |
6.6 |
8.8 |
115.7 |
|
S-DLB-30-150PM |
φ30 |
150.0 |
6.3 |
8.1 |
146.0 |
|
S-DLB-30-200PM |
φ30 |
200.2 |
6.0 |
7.3 |
196.4 |
|
S-DLB-30-300PM |
φ30 |
300.4 |
5.7 |
6.6 |
296.9 |
