asphericon准直平顶光束整形器是将高斯光束转为平顶平行光的准直平顶光束整形器，是德国asphericon GmbH公司基于非球面光学元件设计的高效率光束整形器。其中准直平顶光束整形器a|TopShape有两种，至少300mm长的稳定版本和至少1米的长距离版本，可允许输入光斑直径误差为± 10%。
所属品牌： 德国Asphericon
应用类型： 光束控制
产品型号：TSM25-10-Q-D-355，TSM25-10-Q-B-632，TSM25-10-Q-C-1064
负责人：郭工
联系电话：13434776712
电子邮箱：syguo@welloptics.cn
Asphericon准直平顶光束整形器，平行平顶光最长1.5m, 均匀性>90%
德国Asphericon GmbH位于德国光学之都——耶拿，成立于2001年。公司目前在捷克还有一家生产基地，在美国有一家销售公司。asphericon采用数字化的管理方式，最新的制造技术，不断发展的专有控制软件，一流的测量设备和高素质的员工，为全球六百多家客户提供非球面光学元件，每周生产能力可达1500个。
Asphericon提供用于将高斯光转为平顶光的光束整形器a|TopShape。这种准直平顶光束整形器基于非球面光学元件，使用非球面透镜组做成的模块化组件，将高斯光束转换为各种准直平顶光。Asphericon准直平顶光模组的制造技术精确，质量值得信服，而且使用时非常方便。
这种非球面准直平顶光模组提供两种版本，适用于最大300mm的稳定平顶光束轮廓，以及作为Long Distance(LD)变型时，支持最长1.5米；这两种非球面透镜组光束整形器覆盖的光谱范围非常广泛，并且可接收变化范围为±10%的输入光束直径。鉴于有效工作距离会在之后随着光束尺寸的缩小而缩短，因此，如果应用所需的光束直径较小，建议使用a|TopShape LD。
asphericon准直平顶光束整形器特点：
-优秀的光学性能（均匀度 > 90％），无任何功率损失；
-广泛的光谱范围（320 nm至2500 nm），完美适用于多波长应用
-可接受变化的输入光束直径（±10％）；
-稳定光束轮廓（均匀度 > 90％）：a|TopShape适用于至少300 mm，a|TopShape LD适用于至少1.5 m的更长工作距离；
-输入光束直径@ 1 / e 2 = 10 mm；
-输出光束直径@ FWHM = 介于15.2 mm至15.7 mm之间
-激光损伤阈值：12 J /cm²，100 Hz，6 ns，532 nm；
与传统无焦点光束整形器对比，asphericon准直平顶光束整形器有着更紧凑的结构。如下图所示，输入直径为10mm@1/e2的高斯光束，经过光束整形器整形以后，输出光斑具有均匀的光强分布，其直径为15mm（FWHM），具体尺寸受波长影响。该长度比市面上大多数的准直平顶光模组长度短一半。
asphericon准直平顶光束整形器性能：
下图分别为通过七个非球面镜后测得的波前（左）和通过六个非球面镜测得的光束轮廓，工作距离100 mm（右）。测量使用了a|TopShape，产生的RMS波前误差为0.05λ，对应于斯特列尔值0.9，证明其光学质量极高。产生的光束均匀度为0.1且ISO边沿陡度为0.4，更凸显了品质的优异。
a|TopShape LD的最大特点就是其传播距离长且稳定。下图所示为工作距离1500 mm时的光强分布。其特征是ISO光束均匀度为0.1。
asphericon准直平顶光束整形器的灵活性

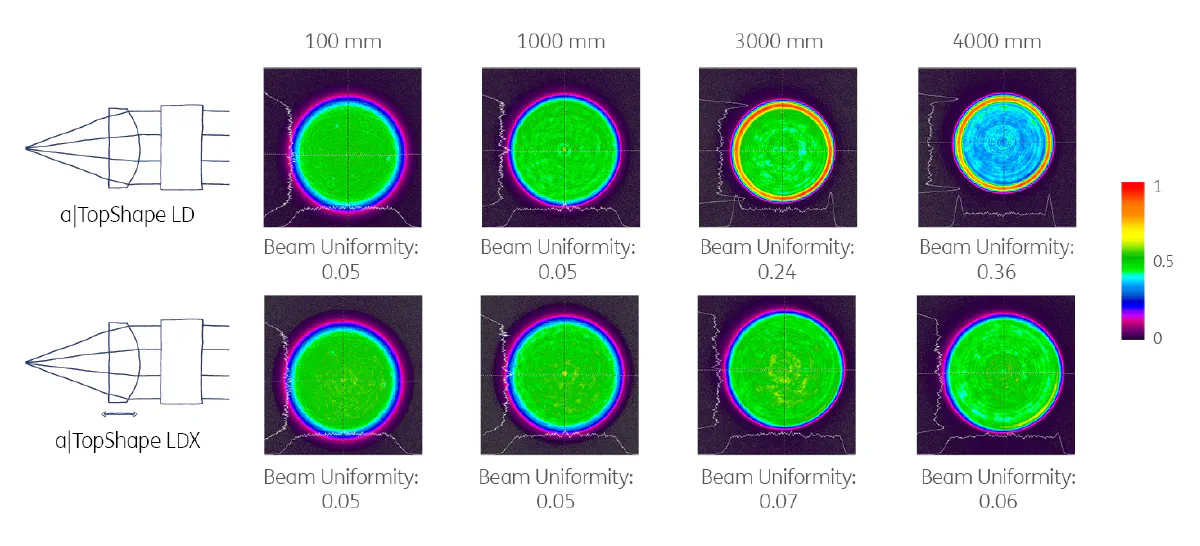

LD和LDX的突出特点是长距离、稳定的行进。下图展示了工作距离100mm，800mm，1500mm，3200mm分别对应的截面光强分布，对于两种型号，前三组工作距离可达到的均匀度都能到95%。通过改变入射光束直径，LDX在3200mm工作距离下可以达到94%的均匀度。
如果用户能接受较低的均匀性，可以选择更大的工作距离。结合使用a|AspheriColl和a|BeamEx-panders可以获得两种a|TopShape的理想输入条件。利用asphericon的适配器，光束整形器也可与其他常见系统配合使用。
asphericon准直平顶光束整形器常见型号：
a|TopShape可为您的应用提供完美支持，例如，在计量、显微镜检术或材料加工领域。
|
型号 |
波长 |
螺纹（mm） |
稳定的平顶光范围(mm) |
价格 |
|
TSM25-10-QD-355 |
355 |
M28 x 0.75 |
至少300 |
5400欧元 |
|
TSM25-10-QB-632 |
632 |
M28 x 0.75 |
至少300 |
5200欧元 |
|
TSM25-10-QC-1064 |
1064 |
M28 x 0.75 |
至少300 |
4850欧元 |
|
TSM25-10-LD-Y-355 |
355 |
M28 x 0.75 |
至少1000 |
6400欧元 |
|
TSM25-10-LD-D-405 |
406 |
M28 x 0.75 |
至少1000 |
6000欧元 |
|
TSM25-10-LD-D-532 |
532 |
M28 x 0.75 |
至少1000 |
5650欧元 |
|
TSM25-10-LD-B-780 |
780 |
M28 x 0.75 |
至少1000 |
5300欧元 |
|
TSM25-10-LD-C-1064 |
1064 |
M28 x 0.75 |
至少1000 |
5000欧元 |
