Infrared Associates提供波长范围2µm至24µm液氮冷却MCT探测器，即液氮冷却碲镉汞探测器，而且InfraRed Associates还是多元素光导碲镉汞阵列的领先制造商。Infrared液氮制冷HgCdTe探测器/阵列Arrays中的FTIR系列是为了在FTIR光谱仪中实现最佳性能而设计，并且这款Infrared红外探测器具备高灵敏度的特点。Infrared液氮冷却MCT探测器/阵列中的碲镉汞阵列探测器可提供128个线性或2x格式的元素，元件分离可小至12um，碲镉汞(MCT)探测器可用于激光光谱仪（PPM）和成像傅立叶变换红外光谱等应用。
所属品牌： 美国InfraRed
应用类型：
产品型号：MCT-5-N-0.10，MCT-13-0.05，FTIR-16-1.00
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
波长：2µm至24µm，高灵敏度，可定制，液氮冷却MCT探测器/阵列
美国Infrared Associates提供质量优异，波长范围宽广的液氮冷却HgCdTe探测器/阵列探测器，其中，还有波段高达2µm至24µm的FTIR系列碲镉汞探测器，这些Infrared红外探测器除了标准品外还可提供定制，以下是Infrared液氮冷却MCT探测器/阵列探测器的简单介绍。
液氮冷却碲镉汞探测器LN2 Cooled HgCdTe Detectors：
Infrared Associates公司提供高质量的液氮冷却碲镉汞探测器，每个探测器都针对特定波段进行了优化：2µm至5µm、2µm至13µm，另外，还有波段高达2µm至24µm的FTIR系列。
FTIR系列碲镉汞探测器的设计目的是为了在傅立叶变换红外光谱仪中实现最佳性能，这些探测器在750cm-1到400 cm-1的范围内具有很高的灵敏度。
Infrared Associates提供各种不同的杜瓦设计，都配有楔形窗口，以消除干扰。除了下表列出的标准尺寸外，还可根据要求提供定制配置，可提供定制包装，包括金属和玻璃包装，以便与客户指定的冷却系统连接，还可提供前置放大器、阀门操作器和方形底座适配器等附件。

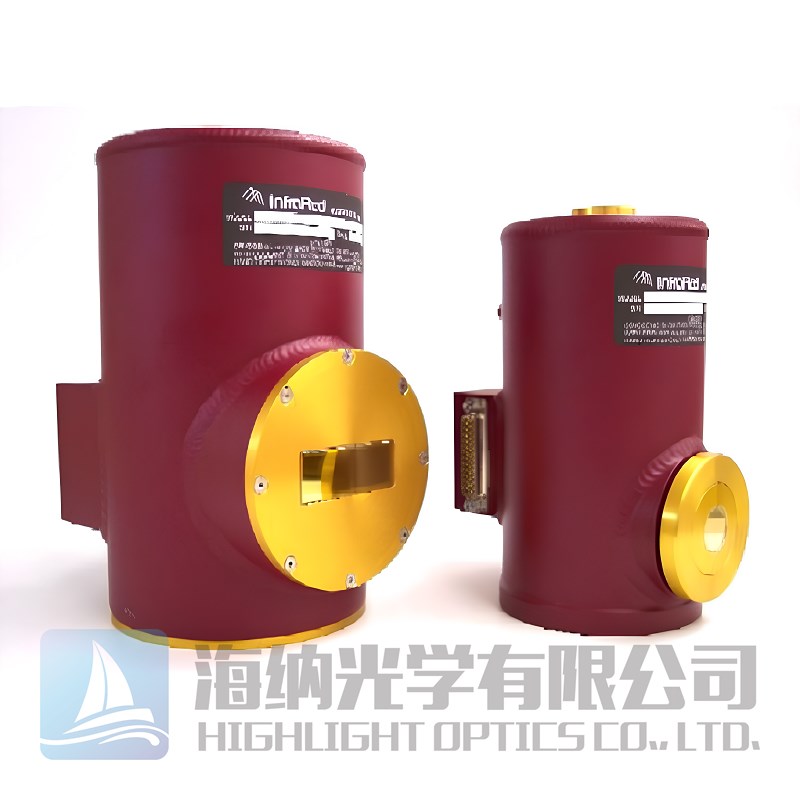

Infrared液氮冷却MCT探测器/阵列图示
典型工作电路图
LN2冷却碲镉汞(MCT)探测器的规格参数：
标准液氮冷却 HgCdTe探测器(LN2 Cooled HgCdTe Detectors)
|
型号 |
元件尺寸(mm) |
FOV=60° |
标准 Pkg. |
标准窗口 |
|||||
|
波长峰值 λp (µm) |
波长响应 (20% λco) (µm) |
D* (λp,10000,1) Jones |
响应度(pk, (V/W)) |
电阻 (Ω) |
时间常数(µsec) |
||||
|
2µm-5µm |
|||||||||
|
MCT-5-N-0.05 MCT-5-N-0.10 MCT-5-N-0.25 MCT-5-N-0.50 MCT-5-N-1.00 |
0.05 X 0.05 0.10 X 0.10 0.25 X 0.25 0.50 X 0.50 1.00 X 1.00 |
~4.5 |
≥5.0 |
≥1.0E11 |
≥100,000 ≥50,000 ≥10,000 ≥4,000 ≥2,000 |
50-500 |
~2.0 |
MSL-8 MSL-12 或 MDL-8 MDL-12 |
Sapphire 蓝宝石 |
|
MCT-5-N-2.00 |
2.00 X 2.00 |
≥8.0E10 |
≥1,000
|
||||||
|
2µm-13µm |
|||||||||
|
MCT-13-.025 MCT-13-0.05 MCT-13-0.10 MCT-13-0.25 |
0.025 X .025 0.05 X 0.05 0.10 X 0.10 0.25 X 0.25 |
~12.0 |
≥13.0 (750cm-1) |
≥5.0E10 |
≥100,000 ≥60,000 ≥30,000 ≥10,000 |
20-100 |
~1.0 |
MSL-8 MSL-12 或 MDL-8 MDL-12 |
ZnSe (2-14mm) |
|
MCT-13-0.50 MCT-13-1.00 |
0.50 X 0.50 1.00 X 1.00 |
≥4.0E10 |
≥5,000 ≥2,000 |
||||||
|
MCT-13-2.00 |
2.00 X 2.00 |
≥3.0E10 |
≥500 |
||||||
|
MCT-13-4.00 |
4.00 X 4.00 |
≥2.0E10 |
≥100 |
||||||
|
2 µm to 24 µm "FTIR系列" |
|||||||||
|
FTIR-16-0.10 FTIR-16-0.25 FTIR-16-0.50 |
0.10 X 0.10 0.25 X 0.25 0.50 X 0.50 |
~14.0 |
≥16.0 (625cm-1) |
≥4.0E10 |
>10,000 >3,000 >1,500 |
20-100 |
~0.5 |
MSL-8 MSL-12 或 MDL-8 MDL-12 |
ZnSe/W |
|
FTIR-16-1.00 |
1.00 X 1.00 |
≥3.0E10 |
>1,000 |
||||||
|
FTIR-16-2.00 |
2.00 X 2.00 |
> 2.0E10 |
>200 |
||||||
|
|
|||||||||
|
FTIR-22-0.25 FTIR-22-0.50 FTIR-22-1.00 |
0.25 X 0.25 0.50 X 0.50 1.00 X 1.00 |
~18.0 |
≥22.2 (450cm-1) |
>1.0E10 |
>700 |
20-100 |
~0.3 |
与 FTIR-16 相同 |
ZnSe/W |
|
>350 |
|||||||||
|
>150 |
|||||||||
|
|
|||||||||
|
FTIR-24-0.25 FTIR-24-1.00 |
0.25 X 0.25 1.00 X 1.00 |
~18.0 |
≥24.0 (415cm-1) |
>5.0E9 |
>200 |
20-100 |
~0.2 |
与 FTIR-16 相同 |
KRS-5/W |
|
>50 |
|||||||||
|
MSL-8 侧视金属--8 小时保温时间，MSL-12 侧视金属--12 小时保温时间 MDL-8 下视金属--8 小时保温时间，MDL-12 下视金属--12 小时保温时间 |
|||||||||
阵列Arrays：
InfraRed Associates是多元素光导碲镉汞阵列的领先制造商。
这些定制设计的多元素阵列最多可提供128个线性或2x格式的元素，元件分离可小至12um。另外，可生产截止波长（20%）从4um到16um的波长响应产品，可为TE冷却器、封闭循环斯特林冷却器或LN2杜瓦设计定制包装瓶。从前置放大器到交钥匙操作的全套电子系统，均可与任何选定的阵列配置进行定制连接。
光导碲镉汞阵列探测器的应用：
- 热成像
- 激光光谱仪（PPM）
- 成像傅立叶变换红外光谱
- 气体分析
液氮冷却HgCdTe探测器/阵列图示
关于液氮冷却MCT探测器/阵列探测器的更多详情，请联系我们。
