爱普生分光相机是一款操作速度和精度高的颜色检测仪，还可称为分光测色仪和颜色测量仪，其型号是SV-700S。EPSON分光相机具备小巧轻便，紧凑，速度快和精度高(ΔE可做到<0.1)的特点，这款分光色度计可在整个指定区域的可见光范围（400-700nm）内高速获取16个波长的光谱数据，能高速捕捉RGB相机难以捕捉的细微色差。SV-700S分光测色相机EPSON能够内联安装在现有的生产线中，实现了色彩检测的自动化。
所属品牌：
应用类型：
产品型号：SV-700S
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
16个光谱通道，超高精度（delta E值<0.1），爱普生EPSON分光相机
在制造现场的色彩检测的过程中，质量和稳定性都必不可少，现有一款爱普生分光相机，能够区分RGB相机难以区分的细微色差。此外，爱普生EPSON分光相机的尺寸小，能够内联安装在现有的生产线中，并且爱普生的颜色检测仪已实现了色彩检测的自动化，具备一个优异的分光视觉系统，解决了与人工检测和分光光度计相关的问题。

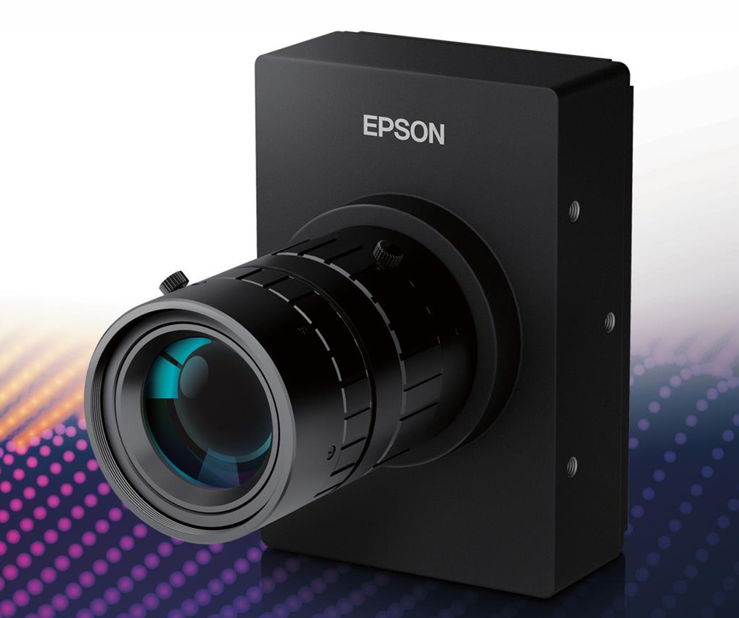

爱普生分光相机
爱普生分光相机的机理和特点：

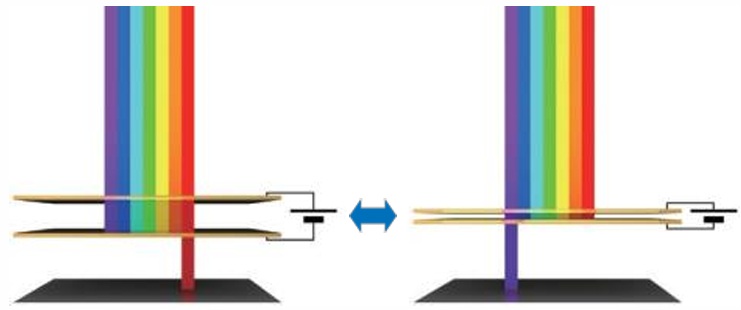

- MEMSFabray-Perot可调谐滤波器
MEMSFabray-Perot可调谐滤波器是爱普生最初的紧凑型分光设备，使用MEMS技术来实现法布里-珀罗干涉仪功能*1。爱普生独特的MEMS技术集成了干扰滤波器和执行器，设计紧凑、轻薄，操作速度和精度高。
＊1 Fabray-Perot干涉仪：一种干涉滤光片，利用了两个平行反射面产生的光干涉。通过改变反射面之间的距离，可以改变透射光的波长。
- 进行区域扫描以获取表面的光谱信息
一次性获取任意指定表面的光谱信息。
这使得捕捉表面的色彩不规则性成为可能，而这些不规则性很难用分光光度计进行检测。无需像使用线扫描相机那样运输物体和进行物体成像。

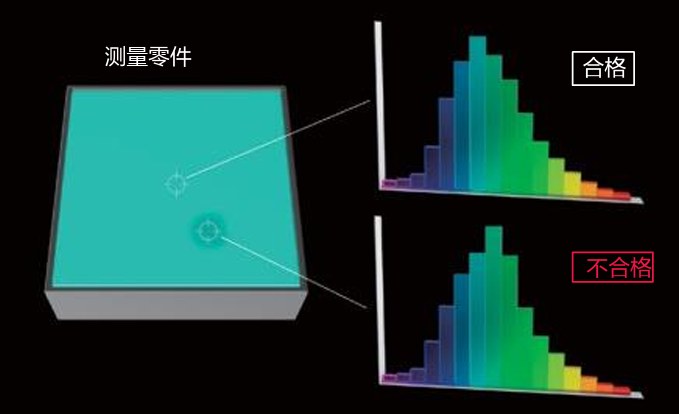

- 可见光范围内16种波长数据的高速采集
可以在整个指定区域的可见光范围（400-700nm）内高速*2获取16个波长的光谱数据。
可以高速捕捉RGB相机难以捕捉且很容易被人类忽略的细微色差，从而判断产品合格或不合格。

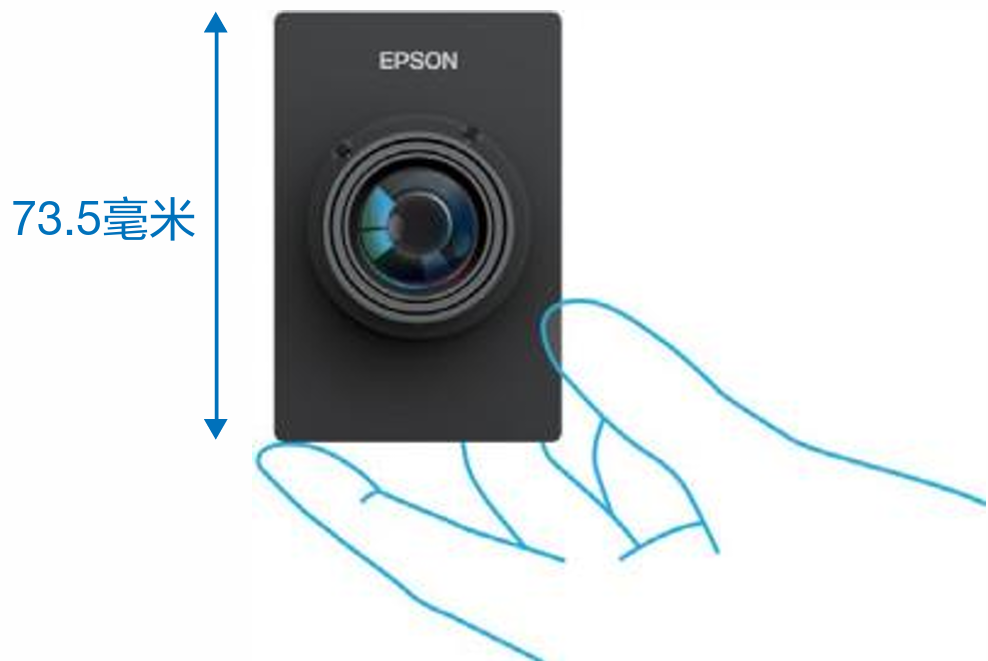

- 小巧轻便
与RGB相机一样，尺寸小，重量轻，几乎可以安装在任何地方。分光色度计可替代RGB相机，并在生产线中添加检测环节。
爱普生分光相机的使用场景：
爱普生分光相机/分光色度计适用于3C消费类产品、化妆品、陶瓷、汽车零部件等行业。
- 饰品色彩检测
检测袋子和其他物品上的装饰五金件是否正确涂上油漆或防锈剂。
- 化妆品的色彩检验
粉底填充后检测产品色彩是否稳定。
- 相似颜色零件的色彩测定
识别托盘上的两个相同零件，并检测其色彩是否在定义的阈值内。
EPSON分光相机产品阵容：
|
|
|
集成装置 SV-700S-CVIO |
离线装置 SV-700S-CVO |
内联装置 SV-700S-CVI |
离线软件 SV-Software_O |
内联软件 SV-Software_I |
|
爱普生分光相机 |
SV-700S |
Ö |
Ö |
Ö |
- |
- |
|
分光视觉控制器 |
CV2-SV |
Ö |
Ö |
Ö |
- |
- |
|
离线软件 |
爱普生分光视觉工具 |
Ö |
Ö |
- |
Ö |
- |
|
内联软件 |
爱普生RC+7.0 / Vision Guide 7.0 |
Ö |
- |
Ö |
- |
Ö |
EPSON分光相机装置内容：
|
集成装置 |
使用离线软件，您可以在无需编程的情况下执行色彩检测的初步验证。此外，内联软件允许您自由编程您想要的色彩检测应用程序，并将其链接到其他设备。 |
|
离线装置 |
离线软件包允许您轻松地执行点击式色彩检测。没有编程功能，仅使用装机功能执行色彩检测。 |
|
内联装置 |
当不需要使用离线软件进行验证工作时，可以选择该软件包，例如进行内联设备的重复制造。 |
|
离线软件 |
离线软件可以后期添加到内联装置。产品配置等同于集成装置。 *在分光视觉控制器上安装此软件。软件不能单独使用。 |
|
内联软件 |
内联软件可以后期添加到离线装置。产品配置等同于集成装置。 *在分光视觉控制器上安装此软件。软件不能单独使用。 |
选项：
|
镜头 |
可以使用多种C-mount镜头。 我们建议爱普生分光相机与百万像素镜头（HF）配合使用。 |
|
三脚架适配器 |
将爱普生分光相机连接到通用三脚架（符合1/4-20UNC标准）的适配器。 |
|
交流适配器 |
光谱视觉控制器CV2-SV的电源（24伏直流电）将由客户提供。此选项是将交流电源（100-240伏）转换为24伏直流电的适配器。 使用此选项时，与电源插座形状匹配的电源插头电缆将由客户提供。 |
|
GUI Builder 7.0 |
您可以在爱普生RC+7.0上创建GUI（图形用户界面）。 |
客户准备：
镜头、照明、相机支架（三脚架）、遮光帘、键盘、鼠标和液晶显示器将由客户准备。
筛选注意事项：
- 有必要根据物体选择具有适当视角和观看尺寸的C-mount镜头
- 有必要根据待测量物体及其表面状况选择适当的照明
- 有必要配备遮光帘，形成一个封闭环境，减少环境光的影响
- 准备分辨率为1280x1080或更高的液晶显示器
使用注意事项：
- 请使用爱普生分光相机和光谱视觉控制器之间的固定电缆，此外，不能使用USB集线器
- 建议定期检测白平衡
- 建议对设备进行预热，以确保运行的稳定性（请将实现稳定照明所需的时间考虑在内。）
- 相机存在个体差异和一些平面变化
SV-700S分光测色相机EPSON的规格参数：
|
爱普生分光相机 |
|
|
型号名称 |
SV-700S |
|
光谱范围 |
400 -700nm |
|
光谱波段 |
16个波段 |
|
光谱带宽 |
20nm |
|
光谱分辨率 |
45nm(半宽代表值) |
|
空间分辨率 |
QVGA (320x240)、VGA (640x480)、XGA (1,024x768) |
|
像素大小 |
1.67 x 1.67um |
|
有效像素面积 |
1.71 x 1.28mm |
|
快门 |
快门 |
|
镜头卡口 |
C卡口 |
|
尺寸 |
30 x 49 x 73.5mm |
|
重量 |
175g |
|
相机电缆 |
抗弯性3m(x2束) |
|
光谱视觉控制器 |
|
|
型号名称 |
CV2-SV |
|
可连接相机的数量 |
1台爱普生分光相机 |
|
4台GigE相机 （仅当使用爱普生RC+7.0时。仅适用于爱普生指定的相机。） |
|
|
电源电压 |
19-24伏直流电 |
|
额定电流 |
11.57安（19伏直流电）-9.16安（24伏直流电）或以下 |
|
重量 |
2.1公斤(Kg) |
|
通用规格 |
|
|
工作温度 |
+5-+40℃ |
|
相对环境湿度 |
20-80%（无冷凝） |

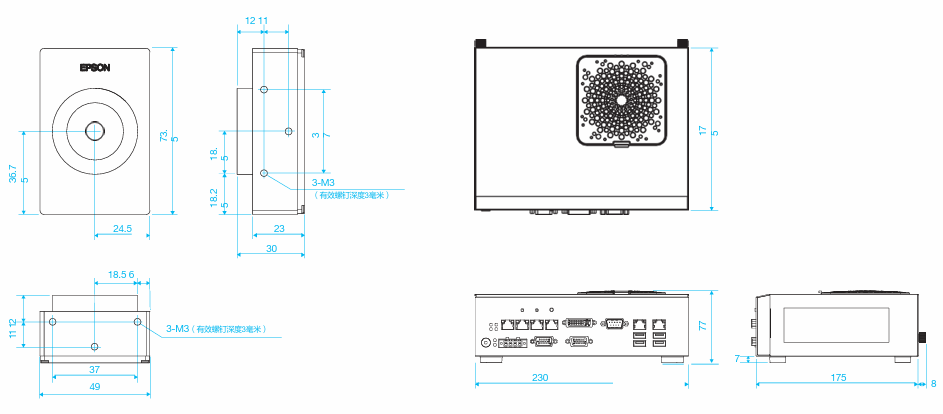

SV-700S分光测色相机EPSON的尺寸图示(测量单位：mm)：
如下图，是Epson SV-700S分光相机以及分光视觉控制器的详细尺寸图，由图可看出，SV-700S小巧，紧凑，可手持移动。
左图：爱普生分光相机SV-700S 右图：分光视觉控制器CV2-SV
