CRS系列共振型扫描振镜是美国Novanta旗下的剑桥技术公司开发设计的，这款剑桥CRS扫描振镜（Resonant Scanners）非常适合用于实时高速成像，其中有三种型号：CRS 4KHz、CRS 8KHz和CRS 12KHz。
所属品牌： 美国Novanta
应用类型：
产品型号：CRS 4KHz、CRS 8KHz、CRS 12KHz
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
共振频率4K 8K 12K、高速成像，美国剑桥CRS系列共振型扫描振镜
美国Novanta旗下的剑桥(Cambridge Technology)技术公司在光子学方面具备深厚的专业知识与能力，设计出应用于高速成像应用的共振扫描振镜CRS， CRS系列共振型扫描振镜（Resonant Scanners）结合了剑桥技术工程团队的专业知识，为工业和医疗应用提供广泛的配置。
由于剑桥共振扫描振镜CRS的振荡方式是固定的谐振频率和正弦波形，因此CRS系列扫描振镜能够实现快速扫描的功能。共振扫描仪CRS的镜面是由轻质铍制成，而且带宽涂层还能够反射多种波长的激光，提供动态性能。当剑桥扫描振镜CRS系列与其他振镜搭配使用时，可在二维区域内进行高速光栅扫描，因此，激光扫描振镜非常适合显微镜和扫描激光眼科的应用。其中，因共振频率来分为三种型号：CRS 4KHz、CRS 8KHz和CRS 12KHz。
图1：美国Cambridge Technology扫描振镜CRS
CRS系列共振型扫描振镜主要特点：
- 高速成像应用的理想选择
- 可在大扫描角度内实现快速扫描
- 技术可靠，使用寿命极长
- 集成简单：采用定子设计，安装简单（stator-based design for simple mounting）
- 包括驱动板电子装置（Driver board electronics included）
CRS系列共振型扫描振镜主要应用：
- 生物医学高速成像
- 显微镜观察
- 激光眼科应用
图2：显微镜观察（左） 激光眼科应用（右）
Cambridge Technology扫描振镜CRS规格参数：
|
规格 |
CRS 4KHz |
CRS 8KHz |
CRS 12KHz |
|
|
镜面尺寸 |
Ø12.7mm |
7.8x5.5mm椭圆形 |
7.8x5.5mm椭圆形 |
|
|
光圈清晰度Clear Aperture |
12x9.25mm |
7.2x5.0mm椭圆形 |
7.2x5.0mm椭圆形 |
|
|
共振频率（25°C） |
3,938Hz |
7,910Hz |
12,000Hz |
|
|
频率误差（25°C） |
±50Hz |
±15Hz |
±50Hz |
|
|
最大扫描角度（度，峰峰值） |
24° |
26° |
10° |
|
|
可重复追踪摆动Trace to Retrace Wobble Repeatable (最大扫描角度下的典型值) |
<250µrad |
<250µrad |
<175µrad |
|
|
典型功耗 |
1.0W |
1.0W |
1.5W |
|
|
波长选项 |
带宽涂层：保护银 |
|||
|
频率热稳定性 |
110ppm/°C |
|||
|
速度反馈Velocity Feedback |
是 |
|||
|
驱动程序规格 |
||||
|
电源 |
单轨，12V DC |
|||
|
指令电压 |
0-4V DC |
0-5V DC |
||
|
扫描振幅控制 |
是 |
|||
|
同步信号 |
是，在每次改变方向时发生 |
|||
|
尺寸（长x宽） |
30.5mmx43mm |
30.5mmx43mm |
30.5mmx43mm |
|
注：除非另有说明，否则所有角度均为光学角度。所有规格如有变更，恕不另行通知。

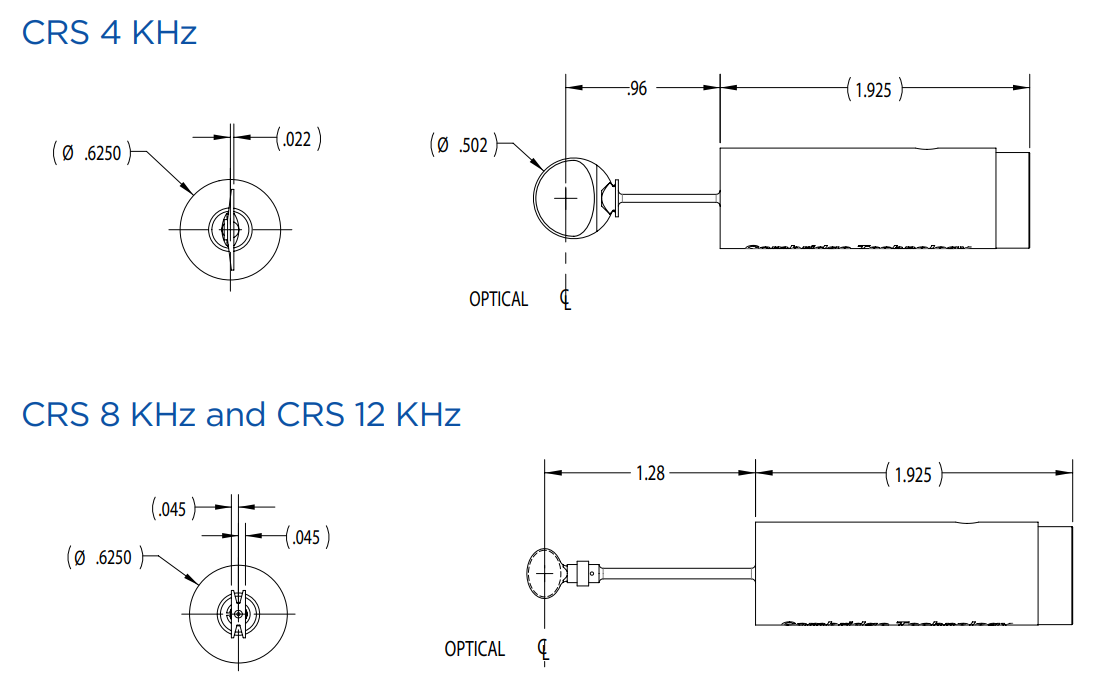

Cambridge Technology扫描振镜图示：
|
针脚Pin |
标记Signal |
描述 |
|
1 |
GND |
|
|
2 |
速度Velocity |
无刻度；仅用于安全验证 |
|
3 |
同步Sync |
在每次改变方向时 |
|
4 |
故障Fault |
不在规定范围内 |
|
5 |
禁用 |
下拉禁用随机系统 |
|
6 |
电源 |
12V DC |
|
7 |
GND |
|
|
8 |
GND |
|
|
9 |
扩展振幅控制 |
0-5 VDC1: 零至全扫描角度 |
注：尺寸单位为英寸。所有规格如有变更，恕不另行通知
1. 对于CRS 4kHz，振幅控制限制在0-4V DC范围内，以保持在最大扫描角度24°的操作范围内。
