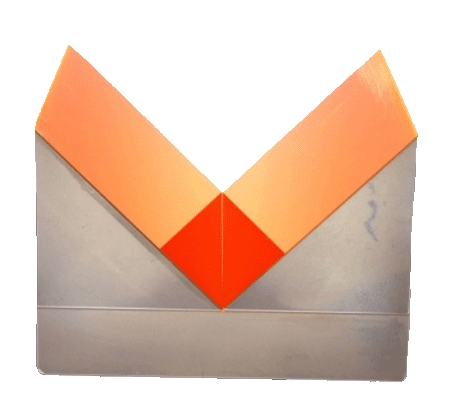

空心屋脊反射镜或中空屋脊棱镜（Ridge Prism）由两块直角棱镜和一块长方形基片构成，因其基底材质为K9，又可被称作K9屋脊棱镜。中空屋脊棱镜反射镜的两个斜面夹角为90°。当入射光垂直于底面入射时，可实现180°的反射。中空反射棱镜主要用于光路转折和图像方向控制。我们提供1、2、4英寸边长的屋脊棱镜，空心屋脊棱镜可选择的涂层有金、银和铝涂层（裸金属或带保护涂层），在中空屋脊反射镜中返回光束精确度低至2弧秒。
所属品牌： 海纳光学 Highlightoptics
应用类型：
产品型号：RP11-Au，RP22-Au0，RP44-Ag
负责人：包程鑫
联系电话：13417596712
电子邮箱：cxbao@welloptics.cn
反射光束精确度低至2弧秒，金、银、铝保护涂层，有现货的中空屋脊棱镜
中空屋脊棱镜（Ridge Prism）通常由两块直角棱镜和一块长方形的基片构成，形成一个内部为空腔的结构。这两块直角棱镜的斜边相对，并且至少有一面上镀有高反射率的涂层，用于全内反射。中空屋脊反射镜的两个斜面夹角为90°。当入射光垂直于底面入射时，可实现180°的反射。这种设计让光线能够在中空屋脊棱镜反射镜的两个直角棱镜间反射，同时还保持光路的平行性。
光线进入中空屋脊棱镜反射镜后，会在两个直角棱镜的镀膜表面发生反射，经过两次反射后出射，但出射光线相对于入射光线的位置会发生变化，这一过程有助于中空反射棱镜在保持光路直线性的前提下，调整成像方向，实现正像效果。中空屋脊棱镜可以反射从外部入射到棱镜斜边的光，与平面反射镜不同之处是反射光线仍然和入射光线平行，避免了光束干涉的影响，比手动调节两个反射镜实现要精确。在中空屋脊反射镜中返回光束精确度低至2弧秒。
空心屋脊棱镜的特点：
-基底材料：K9，铝合金
-工作温度：-40℃-80℃
-涂层：金、银、铝涂层（裸金属或带保护涂层）
-产品定制：提供定制化服务和解决方案
K9屋脊棱镜Ridge Prism的标准产品：
我们提供具有高反射率的空心屋脊反射镜，标准品外形尺寸包含1英寸、2英寸和4英寸边长，可提供金、银和铝涂层（裸金属或带保护涂层）。
|
型号 |
外形尺寸（mm） |
涂层 |
|
RP11-Au |
25.4x25.4x18.5 |
保护金 |
|
RP11-Ag |
保护银 |
|
|
RP11-Al |
保护铝 |
|
|
RP11-UV |
UV增强铝 |
|
|
RP22-Au0 |
50.8x50.8x35 |
裸金 |
|
RP44-Au |
101.6x101.6x101.6 |
保护金 |
|
RP44-Ag |
保护银 |
|
|
RP44-Al |
保护铝 |
|
|
RP44-UV |
UV增强铝 |
