英国Vortex红外滤光片波长范围0.7-6.0um，其英文名称是Infrared and Detection Filters。红外滤光片Vortex Optical Coatings Ltd.可用于PbS、InGaAs、PbSe和MCT等探测器，因此还可叫做探测器滤光片，这些Vortex滤光片可用于检测常见气体和材料。英国Vortex滤波片采用Rockard©技术，通过溅射沉积而成，具备涂层紧密和耐用等特点。另外，Vortex还可提供一系列用于气体和化学品检测的窄带滤光片和用于非接触式温度测量、滤光轮以及机器视觉的红外滤波片。
所属品牌： 英国Vortex Optical Coatings Ltd
应用类型：
产品型号：NBP-1940-42-25，NBP-4000-180-25
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
波长0.7-6.0um，采用溅射沉积镀膜技术，耐用的Vortex红外滤光片
Vortex Optical Coatings Ltd.设计和生产0.25um-6um的光学滤光片和镀膜涂层。其中就有各种0.7-6.0um的红外滤波片，还可提供一系列用于气体和化学品检测的窄带滤光片和普通红外滤光片。
英国Vortex滤波片有多种型号可用于检测常见气体和材料，其中有一部分Vortex滤光片适用于硫化铅(PbS)、砷化镓铟(InGaAs)型、硒化铅(PbSe)、汞碲化镉(MCT)和Boltometer 型等探测器，因此还可叫做探测器滤光片(Infrared and Detection Filters)。另外，以下标准的英国Vortex滤波片以直径25mm、厚0.5mm的规格出售，其他尺寸请咨询。

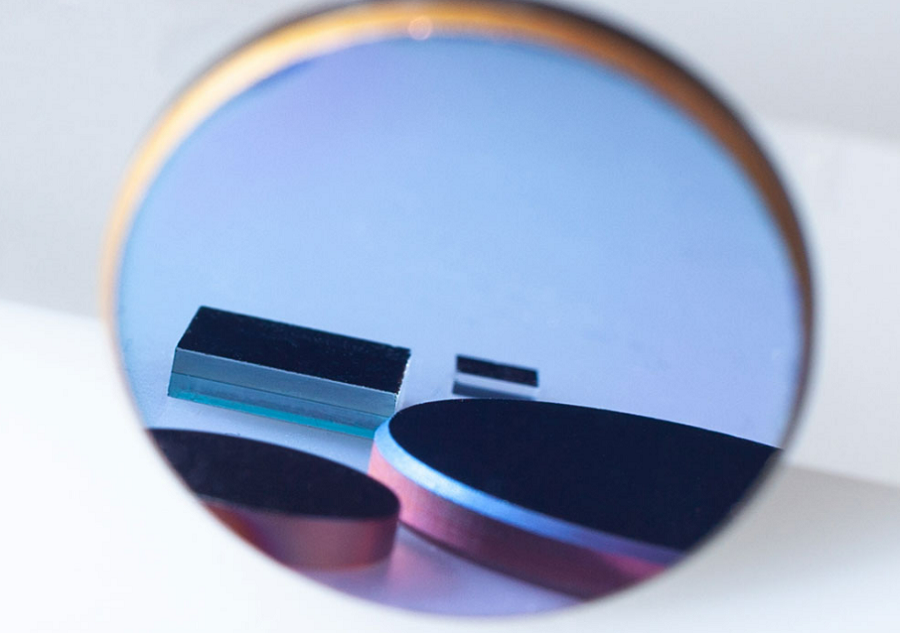

Vortex红外滤光片图示

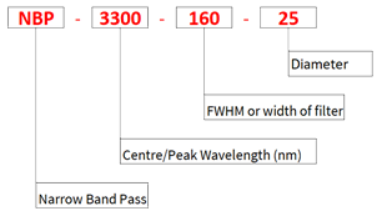

红外滤光片Vortex Optical Coatings Ltd.的命名规则：
红外滤光片Vortex Optical Coatings Ltd.的规格参数表：
|
型号 |
波长(nm) |
透射率 |
FWHM (nm) |
建议使用 |
|
NBP-1940-42-25 |
1940nm(±8nm) |
>85% |
42nm(±5nm) |
H2O(Water) |
|
NBP-3055-145-25 |
3055nm(±16nm) |
>75% |
145nm(±17nm) |
C2H2(Acetylene) |
|
NBP-3260-150-25 |
3260nm(±16nm) |
>75% |
150nm(±17nm) |
C2H4(Ethylene) |
|
NBP-3330-150-25 |
3330nm(±15nm) |
>75% |
150nm(±15nm) |
CH4(Methane) |
|
NBP-3349-70-25 |
3349nm(±15nm) |
>75% |
70nm(±15nm) |
C2H6(Ethane) |
|
NBP-3400-155-25 |
3400nm(±15nm) |
>75% |
155nm(±15nm) |
(HC)普通碳氢化合物 |
|
NBP-3900-180-25 |
3900nm(±18nm) |
>75% |
180nm(±20nm) |
(Reference) |
|
NBP-4000-180-25 |
4000nm(±18nm) |
>75% |
180nm(±15nm) |
(Reference) |
|
NBP-4260-160-25 |
4260nm(±20nm) |
>70% |
160nm(±21nm) |
CO2 |
|
NBP-4530-85-25 |
4530nm(±20nm) |
>75% |
85nm(±10nm) |
N2O(Nitrous Oxide) |
|
NBP-4660-165-25 |
4660nm(±15nm) |
>75% |
165nm(±15nm) |
CO(Carbon Monoxide) |
|
NBP-5330-190-25 |
5330nm(±25nm) |
>65% |
190nm(±25nm) |
NO(Nitrogen Monoxide) |
普通红外滤光片和镀膜的规格参数：
Vortex生产一系列红外滤波片，可用于非接触式温度测量、滤光轮和机器视觉等应用。
|
型号 |
描述 |
|
BPF-VIST-IRBL-25 |
可见光透过波长为400-600nm，可阻挡近红外和中红外光 |
|
BPF-1.3-2.5-25 |
传输波长为1.3-2.5um，并阻挡该范围之外的波长 |
|
SWP-1.4-2.6-25 |
1.4-2.6um透射率为90% ave.，阻挡波长为2.7-20um |
|
LWP-1.65-25 |
长通滤波片，可透过1.65um以上的波长，并阻隔紫外以下的波长 |
|
BPF-2070-2510-25 |
中红外宽带通滤波片，波长2070-2500nm，用于非接触式温度测量 |
|
BPF-3.0-5.0-25-Si |
3-5um透射率为90% Ave, 在此之外阻挡到硅上的7.5um |
|
BPF-3.0-5.0-25-SAP |
3-5um透射率为90% Ave, 在此之外阻挡到Sapphire上的20µm |
"Rockard"© 技术(Rockard Technology)：
Vortex红外滤光片采用"Rockard"©技术，通过溅射沉积而成。"Rockard"©技术可具备以下特点：
- 高度耐用的涂层，适用于恶劣的环境
- 温度偏移低
- 降低带通波纹，实现均匀响应
- 高阻塞效率，提高信噪比

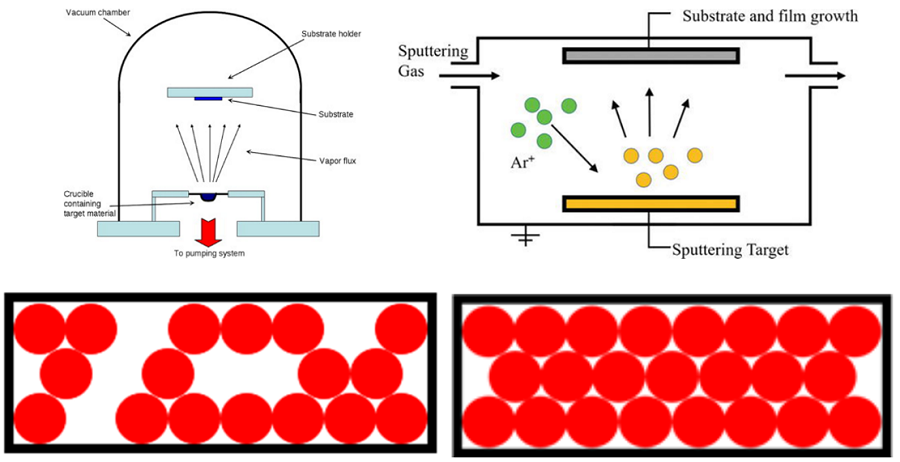

溅射与热蒸发的比较Sputtering Vs Thermal Evaporation：
溅射沉积的工艺能量约为热蒸发的3倍，这就是形成密集结构的原因。如下所述，这种结构可带来卓越的环境特性。
传统热蒸发：
- 涂层有空隙
- 环境性能弱
- 受温度变化的影响
溅射沉积技术：
- 消除空隙
- 卓越的环保性能
- 温度变化低
左图：传统蒸发涂层的开放式结构，存在间隙和空隙。 右图：密实的溅射涂层，无缝隙或空隙。
有关指定滤光片的技术术语：

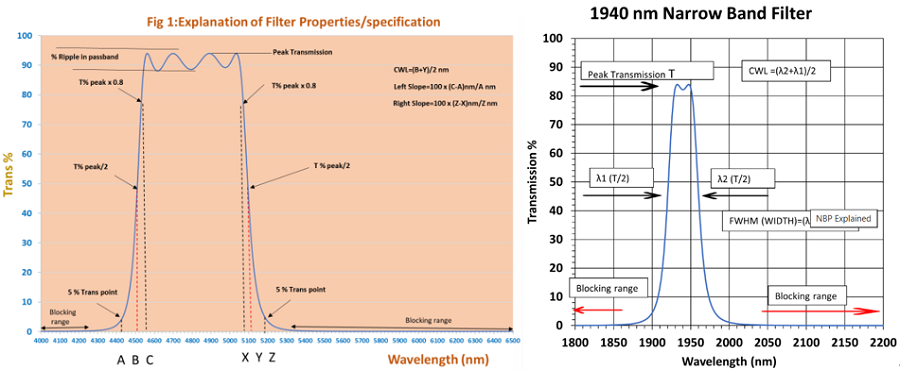

用于指定宽带通滤光片和窄带通滤光片的术语，请参见下面的图表和解释。
|
术语Term |
解释Explanation |
|
|
带通平均传输率 |
这可以定义为传输量超过峰值80%的两点之间带通内的平均传输量。 |
|
|
CWL |
这是滤光片的带通中心波长(见下图右侧)。CWL是峰值传输率50%的两点之间的距离(以nm为单位)。 |
|
|
FWHM |
FWHM代表"半最大全宽"，但也被称为"滤光片宽度"，以nm或um为单位，在传输等于最大传输一半的两点之间测量的。 |
|
|
滤光片斜率 |
对于边缘滤光片来说，这是以百分比表示的滤波片梯度，数值越小，边缘越陡。带通滤波片有两个斜度，见下图左侧。 |
|
|
滤光片斜率(左侧) |
左侧斜率计算如下：(ʎ80%峰值T(nm-ʎ 5%峰值T(nm))*100/ʎ 5%峰值T(nm)，见左下图。 |
|
|
滤光片斜率(右侧) |
右侧斜率计算如下：(ʎ5%的峰值T(nm-ʎ 80%的峰值T(nm))*100/ʎ 80%的峰值T(nm)，见左下图。 |
|
|
阻挡范围 |
滤光片传输接近零的波段，可指定为探测器灵敏度范围加上10%的安全系数，可以参照系统照明范围来定义。 |
|
|
波纹Ripple |
这通常是指滤光片中最大值和最小值之间允许的变化。例如，纹波变化应小于带通值的±5%。 |
|
