中红外消色差波片B.Halle

二分之一、四分之一相位延迟量，覆盖1-15μm的红外宽带消色差波片B.Halle

B.Halle红外相位延迟片一直是德国B.Halle公司在波片产品领域最大的特色，B.halle公司提供多种类型的波片，包括1/2波片和1/4波片，从材质来分有：MgF2波片和石英波片。

其中，λ/4红外超宽带消色差波长，单个波片波长范围覆盖3000-6000 nm，2500-7000nm和1000~15000nm。B.Halle目前提供3个标准型号的λ/4红外宽带消色差波片，这些波片都是由透镜组构成，具有一定的长度。

-BHN 2016.0044.0001  红外宽带相位延迟片

achromatic plate, MgF2, 15x15 mm², 3000-6000 nm,

-BHN 2016.0083.0001（BHN 2016.0045.0001已停产）  中红外消色差波片

achromatic plate, MgF2, 15x15 mm², 2500-7000 nm,

-BHN 2016.0046.0001  红外超消色差波片

Fresnel rhomb, ZnSe, 10x10 mm², 1000-15000 nm

红外λ/2相位延迟片是一种专门设计用于在一定波长范围内提供恒定半波相位延迟（即1/2波长的光程差）的光学组件。这些B.Halle红外超消色差波片都是由MgF2材质制作而成的，总共包含以下4种型号：

-BHN 2016.0043.0001

achromatic wave plate made of MgF2, 15x15 mm² ，in ring mount, outer diameter 25 mm, length 10 mm, clear aperture 14,5 mm.

-BHN 2022.0050.0001

achromatic wave plate made of MgF2, 15x15 mm²，in ring mount, outer diameter 25 mm, length 10 mm, clear aperture 14,5 mm.

-BHN 2018.0079.0005

achromatic wave plate made of MgF2, 15x15 mm²，in ring mount, outer diameter 25 mm, length 10 mm, clear aperture 14,5 mm.

-BHN 2017.0039.0001

achromatic wave plate made of MgF2, 15x15 mm²，in ring mount, outer diameter 25 mm, length 10 mm, clear aperture 14,5 mm.

λ/2红外宽带相位延迟片的主要特点：

-覆盖中红外1500nm-7000nm波段

-采用无胶接合技术

-无镀膜

-供货周期短

无胶接合（cementless or cement-free bonding）是一种高级光学组装技术，它依赖于极其光滑且清洁的光学表面之间的分子间吸引力（如范德华力）来实现平板间的紧密连接。使用这种方法时，每个光学表面都必须经过高度精确的抛光处理，以达到原子级别的平滑度，并且在装配前彻底清洗，去除所有灰尘和污染物，以确保表面之间能够形成完美的接触密封。这种结构的优点如下：

-减少了由胶合剂引入的光学畸变和散射，提高了透光率和图像质量。

-减少了温度变化引起的应力问题，因为胶合剂在不同温度下的膨胀系数与玻璃不同，可能导致元件变形。

-提高了元件的稳定性和长期可靠性，特别是对于需要极端稳定性和高精度的光学系统。

λ/2红外宽带相位延迟片的参数对比：

B.Halle红外相位延迟片BHN 2016.0043.0001与B.Halle红外消色差波片BHN 2017.0039.0001的性能相似，但是不适合用于＜3μm波段范围，而B.Halle中红外消色差波片BHN 2022.0050.0001的性能不如BHN 2017.0039.0001，但是价格略低。

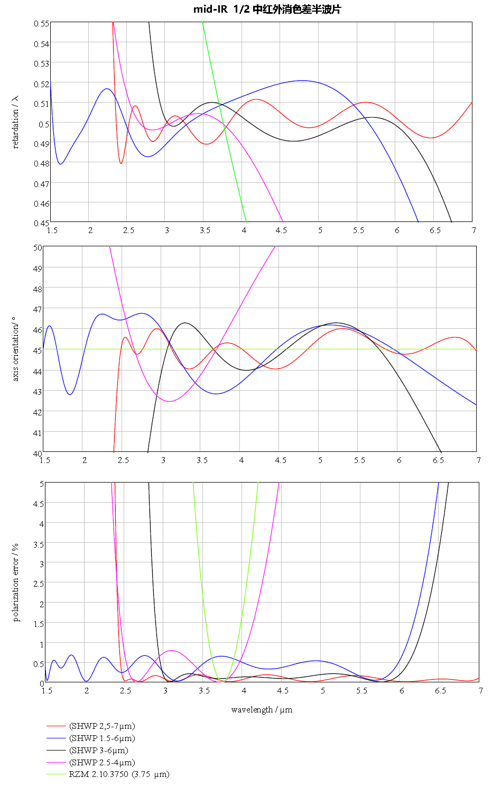

B.Halle λ/2红外超相位延迟片在不同波段的曲线：

注：详细型号参数可联系我们获取
