德国Layertec飞秒激光窗口镜片能为某些特定波长的光线提供高透射率，基于这一激光窗口镜的性能，该超快飞秒激光窗口镜能用于激光透射及激光安全通光滤除杂光等应用，激光窗口镜还可以用于透射指定波长或保护敏感组件或工作区域，免受杂散影响。英文名为Laserwindow是一种经过适用于激光安全应用的高阈值超快激光窗口镜片设计的产品，良好的飞秒激光膜层性能保证其能提供一种安全的、可观察的表面的激光系统。激光窗口镜片也可用于隔离激光光束，反射所有工作波段激光和吸收所有其他的波长光。我们提供不同种类的激光窗口镜片，能适用于激光透射系统及激光阻断应用。
所属品牌： 德国Layertec
应用类型：
产品型号：Laserwindow
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
反射率低至0.1%以下，0或45度入射，高损伤阈值飞秒激光窗口镜
Layertec在激光窗口镜的镀飞秒激光膜层方面主要采用了前后表面均用抗反射膜层（AR）镀膜技术。Layertec激光窗口镜有很67个产品型号，光波段应用范围囊括了193nm到2940nm的工作波长。德国Layertec激光窗镜在入射角为0°或45°，AR抗反射膜层对自然光或S-偏振光和P-偏振光的反射率可低至0.15%以下甚至接近于0%，是拥有着极其优越性能的飞秒激光薄膜。67个型号的飞秒激光窗口镜对自然光或s偏振光和p偏振光的反射率可同时低至0.15%以下。而在基底材料方面，Layertec激光窗口镜镜主要采用了熔融石英，也有少数型号采用了蓝宝石或者氟化钙作为激光窗口镜的基底材料。

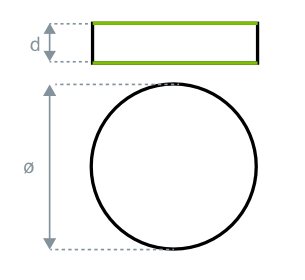

Layertec激光窗口镜镜整体结构(平面)：
Layertec激光窗镜主要特点：
-反射率低
-光斑功率密度均匀
-宽光谱应用
-对激光模式适用范围广
激光窗口镜主要应用：
-激光打标
-激光内雕
-激光透射
Layertec激光窗口镜镜标准品：
下表为有库存的标准规格激光窗口镜器件，如某产品的规格符合您的需求，可以尝试联系我们进行订购，我们可以根据您的激光类型进行产品匹配，或者您有特殊规格的产品需求，也可以尝试联系我们进行定制。
Layertec激光窗口镜镜几何机构多数为前后皆为平面的圆形镜片，在尺寸方面，Layertec提供了直径为12.7mm，50mm或25mm厚度为3.05mm的激光窗镜，且他们的工作入射角有0°和45°两种种规格。用户选型时要注意，大多数国外厂家的镜片尺寸都是按照1英寸25.4mm来设计，但Layertec主要使用的是公制镜片尺寸25mm。
|
产品编号及其基底材料 |
几何结构参数 |
表面结构 |
涂层反射率 |
|
激光窗口镜108608 氟化钙(E193) |
Φ=25 mm t=3 mm |
双面平面镜 |
前表面(S2) AR(0°,193nm)<0.25% 后表面(S1) AR(0°,193nm)<0.25% |
|
激光窗口镜104678 氟化钙(E193) |
Φ=50.8 mm t=9.5 mm |
双面平面镜 |
前表面(S2) ARu(0-5°,193nm)<0.25% 后表面(S1) ARu(0-5°,193nm)<0.25% |
|
激光窗口镜102139 FS Excimer Grade 248nm |
Φ=50 mm t=9.5 mm |
双面平面镜 |
前表面(S2) AR(0°,262-266nm)0.2% |
|
激光窗口镜109413 熔融石英 |
Φ=12.7 mm t=2.3 mm |
双面平面镜 |
前表面(S2) AR(0°,266nm)2%，AR(0°,355nm)1% AR(0°,532nm)0.8%，HR(0°,1064nm)0.3% 后表面(S1) AR(0°,266nm)2%，AR(0°,355nm)1% AR(0°,532nm)0.8%，HR(0°,1064nm)0.3% |
|
激光窗口镜136607 FS Excimer Grade 248nm |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) ARu(0-30°,343nm)<0.2% 后表面(S1) ARu(0-30°,343nm)<0.2% |
|
激光窗口镜105146 熔融石英 |
Φ=12.7 mm t=2.3 mm |
双面平面镜 |
前表面(S2) AR(0°,355nm)<0.15% 后表面(S1) AR(0°,355nm)<0.15% |
|
激光窗口镜111413 FS Excimer Grade 248nm |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,355nm)<0.15% 后表面(S1) AR(0°,355nm)<0.15% |
|
激光窗口镜104371 熔融石英 |
Φ=12.7 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,355nm)<0.5% AR(0°,532nm)<0.5% AR(0°,1064nm)<0.2% 后表面(S1) AR(0°,355nm)<0.5% AR(0°,532nm)<0.5% AR(0°,1064nm)<0.2% |
|
激光窗口镜128510 熔融石英 |
Φ=25 mm t=0.5 mm |
双面平面镜 |
前表面(S2)AR(0°,370-430nm)<0.3% 后表面(S1)AR(0°,370-430nm)<0.3% |
|
激光窗口镜137083 熔融石英 |
Φ=25 mm t=0.5 mm |
双面平面镜 |
前表面(S2) AR(0°,450-1000nm)<1.5% 后表面(S1) AR(0°,450-1000nm)<1.5% |
|
激光窗口镜108139 熔融石英 |
Φ=38.1 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,500-1000nm)<1.5% 后表面(S1) AR(0°,500-1000nm)<1.5% |
|
激光窗口镜108409 熔融石英 |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,515nm)<0.2% 后表面(S1) AR(0°,515nm)<0.2% |
|
激光窗口镜112502 熔融石英 |
Φ=12.7 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,515nm)<0.2% AR(0°,1030nm)<0.2% 后表面(S1) AR(0°,515nm)<0.2% AR(0°,1030nm)<0.2% |
|
激光窗口镜131682 熔融石英 |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,515nm)<0.2% AR(0°,1030nm)<0.2% 后表面(S1) AR(0°,515nm)<0.2% AR(0°,1030nm)<0.2% |
|
激光窗口镜131925 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,515-532nm)<0.25% AR(0°,1030-1064nm)<0.25% 后表面(S1) AR(0°,515-532nm)<0.25% AR(0°,1030-1064nm)<0.25% |
|
激光窗口镜141885 熔融石英 |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,515-532nm)<0.5% AR(0°,1030-1064nm) 后表面(S1) AR(0°,515-532nm)<0.5% AR(0°,1030-1064nm) |
|
激光窗口镜141890 熔融石英 |
Φ=12.7 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,515-532nm)<0.5% AR(0°,1030-1064nm)<0.3% 后表面(S1) AR(0°,515-532nm)<0.5% AR(0°,1030-1064nm)<0.3% |
|
激光窗口镜106136 熔融石英 |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,532nm)<0.1% 后表面(S1) AR(0°,532nm)<0.1% |
|
激光窗口镜110204 熔融石英 |
Φ=25 mm t=6.35 mm |
双面平面镜 |
前表面(S2) AR(0°,532nm)<0.1% 后表面(S1) AR(0°,532nm)<0.1% |
|
激光窗口镜108244 熔融石英 |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,532nm)<0.5% AR(0°,1064nm)<0.2% 后表面(S1) AR(0°,532nm)<0.5% AR(0°,1064nm)<0.2% |
|
激光窗口镜110831 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,550-1100nm)<1.5% 后表面(S1) AR(0°,550-1100nm)<1.5% |
|
激光窗口镜110832 熔融石英 |
Φ=25 mm t=2 mm |
双面平面镜 |
前表面(S2) AR(0°,550-1100nm)<1.5% 后表面(S1) AR(0°,550-1100nm)<1.5% |
|
激光窗口镜111043 熔融石英 |
Φ=20 mm t=0.5 mm |
双面平面镜 |
前表面(S2) AR(0°,600-1000nm)0.5% 后表面(S1) AR(0°,600-1000nm)0.5% |
|
激光窗口镜111042 熔融石英 |
Φ=25 mm t=0.5 mm |
双面平面镜 |
前表面(S2) AR(0°,600-1000nm)<0.5% 后表面(S1) AR(0°,600-1000nm)<0.5% |
|
激光窗口镜105472 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,600-1000nm)<0.5% 后表面(S1) AR(0°,600-1000nm)<0.5% |
|
激光窗口镜111318 熔融石英 |
Φ=50.8 mm t=5 mm |
双面平面镜 |
前表面(S2) AR(0°,600-1000nm)0.5% 后表面(S1) AR(0°,600-1000nm)0.5% |
|
激光窗口镜106960 熔融石英 |
Φ=25 mm t=3 mm |
双面平面镜 |
前表面(S2) ARp(45°,600-1000nm)<0.8% 后表面(S1) ARp(45°,600-1000nm)<0.8% |
|
激光窗口镜109335 熔融石英 |
Φ=38.1 mm t=3 mm |
双面平面镜 |
前表面(S2) AR(0°,600-1080nm)<0.5% 后表面(S1) AR(0°,600-1080nm)<0.5% |
|
激光窗口镜141588 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) ARs,p(0-15°,670-970nm)<0.25% 后表面(S1) ARs,p(0-15°,670-970nm)<0.25% |
|
激光窗口镜141590 熔融石英 |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) ARs,p(0-15°,670-970nm)<0.25% 后表面(S1) ARs,p(0-15°,670-970nm)<0.25% |
|
激光窗口镜107601 熔融石英 |
Φ=12.7 mm t=3 mm |
双面平面镜 |
前表面(S2) AR(0°,694nm)<0.2% 后表面(S1) AR(0°,694nm)<0.2% |
|
激光窗口镜107600 熔融石英 |
Φ=25 mm t=3 mm |
双面平面镜 |
前表面(S2) AR(0°,694nm)<0.2% 后表面(S1) AR(0°,694nm)<0.2% |
|
激光窗口镜104593 熔融石英 |
Φ=12.7 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,700-900nm)<0.25% 后表面(S1) AR(0°,700-900nm)<0.25% |
|
激光窗口镜110833 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,700-900nm)<0.25% 后表面(S1) AR(0°,700-900nm)<0.25% |
|
激光窗口镜106223 熔融石英 |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,700-900nm)<0.25% 后表面(S1) AR(0°,700-900nm)<0.25% |
|
激光窗口镜103495 熔融石英 |
Φ=25 mm t=6.35 mm |
双面平面镜 |
前表面(S2) AR(0°,700-900nm)<0.25% 后表面(S1) AR(0°,700-900nm)<0.25% |
|
激光窗口镜146399 熔融石英 |
Φ=25 mm t=6.35 mm |
双面平面镜 |
前表面(S2) AR(0°,700-900nm)<0.25% 后表面(S1) AR(0°,700-900nm)<0.25% |
|
激光窗口镜122382 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) ARs,p(45°,700-900nm)<1% 后表面(S1) ARs,p(45°,700-900nm)<1% |
|
激光窗口镜107242 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) ARp(45°,710-940nm)<0.15% |
|
激光窗口镜141514 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,725-875nm)<0.2% 后表面(S1) AR(0°,725-875nm)<0.2% |
|
激光窗口镜141519 熔融石英 |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,725-875nm)<0.2% 后表面(S1) AR(0°,725-875nm)<0.2% |
|
激光窗口镜104677 熔融石英 |
Φ=12.7 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,750-850nm)<0.2% 后表面(S1) AR(0°,750-850nm)<0.2% |
|
激光窗口镜135443 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,750-850nm)<0.2% 后表面(S1) AR(0°,750-850nm)<0.2% |
|
激光窗口镜109321 熔融石英 |
Φ=25 mm t=2.3 mm |
双面平面镜 |
前表面(S2) AR(0°,750-850nm)<0.25% 后表面(S1) AR(0°,750-850nm)<0.25% |
|
激光窗口镜144859 熔融石英 |
Φ=25 mm t=6.35 mm |
双面平面镜 |
前表面(S2) AR(0°,850-1150nm)<0.5% 后表面(S1) AR(0°,850-1150nm)<0.5% |
|
激光窗口镜124031 熔融石英 |
Φ=12.7 mm t=6.35 mm |
双面平面镜 |
前表面(S2) HRu(0-15°,915-980nm)>99.9% Ru(0-15°,1060-1090nm)<1% 后表面(S1) ARu(0-15°,1060-1090nm)<0.2% |
|
激光窗口镜111953 熔融石英(IR) |
Φ=40 mm t=5 mm |
双面平面镜 |
前表面(S2) AR(0°,938nm)<0.25% AR(0°,1030nm)<0.25% 后表面(S1) AR(0°,938nm)<0.25% AR(0°,1030nm)<0.25% |
|
激光窗口镜141932 熔融石英 |
Φ=12.7 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,950-1050nm)<0.2% 后表面(S1) AR(0°,950-1050nm)<0.2% |
|
激光窗口镜141935 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,950-1050nm)<0.2% 后表面(S1) AR(0°,950-1050nm)<0.2% |
|
激光窗口镜108497 熔融石英 |
Φ=50 mm t=9.5 mm |
双面平面镜 |
前表面(S2) AR(0°,1000-1300nm)<0.5% 后表面(S1) AR(0°,1000-1300nm)<0.5% |
|
激光窗口镜108353 熔融石英 |
Φ=38.1 mm t=6.35 mm |
双面平面镜 |
前表面(S2) AR(0°,1030nm)<0.1% 后表面(S1) AR(0°,1030nm)<0.1% |
|
激光窗口镜108371 熔融石英 |
Φ=63.5 mm t=9.5 mm |
双面平面镜 |
前表面(S2) AR(0°,1030nm)0.1% AR(0°) 后表面(S1) AR(0°,1030nm)0.1% AR(0°) |
|
激光窗口镜146379 熔融石英 |
Φ=12.7 mm t=3 mm |
双面平面镜 |
前表面(S2) AR(0°,1030-1064nm)<0.15% 后表面(S1) AR(0°,1030-1064nm)<0.15% |
|
激光窗口镜131922 熔融石英 |
Φ=25 mm t=1 mm |
双面平面镜 |
前表面(S2) AR(0°,1030-1064nm)<0.15% 后表面(S1) AR(0°,1030-1064nm)<0.15% |
|
激光窗口镜110852 熔融石英 |
Φ=25 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,1030-1064nm)<0.15% 后表面(S1) AR(0°,1030-1064nm)<0.15% |
|
激光窗口镜101036 熔融石英 |
Φ=25.4 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,1030-1064nm)<0.15% 后表面(S1) AR(0°,1030-1064nm)<0.15% |
|
激光窗口镜101037 熔融石英 |
Φ=25.4 mm t=6.35 mm |
双面平面镜 |
前表面(S2) AR(0°,1030-1064nm)<0.15% 后表面(S1) AR(0°,1030-1064nm)<0.15% |
|
激光窗口镜106770 熔融石英 |
Φ=50 mm t=6.35 mm |
双面平面镜 |
前表面(S2) AR(0°,1030-1064nm)<0.15% 后表面(S1) AR(0°,1030-1064nm)<0.15% |
|
激光窗口镜108247 熔融石英 |
Φ=12.7 mm t=3.05 mm |
双面平面镜 |
前表面(S2) AR(0°,1030-1064nm)<0.2% 后表面(S1) AR(0°,1030-1064nm)<0.2% |
|
激光窗口镜100397 熔融石英 |
Φ=12.7 mm t=6.35 mm |
双面平面镜 |
前表面(S2) AR(0°,1030-1064nm)<0.2% 后表面(S1) AR(0°,1030-1064nm)<0.2% |
|
激光窗口镜110049 熔融石英 |
Φ=38 mm t=6.35 mm |
双面平面镜 |
前表面(S2) AR(0°,1070nm)<0.15% 后表面(S1) AR(0°,1070nm)<0.15% |
|
激光窗口镜109691 YAG,undop.opticalgrade |
Φ=12.7 mm t=3 mm |
双面平面镜 |
前表面(S2) AR(0°,1175-1400nm)<1% AR(0°,2350-2800nm)<1% 后表面(S1) AR(0°,1175-1400nm)<1% AR(0°,2350-2800nm)<1% |
|
激光窗口镜109695 YAG,undop.opticalgrade |
Φ=12.7 mm t=3 mm |
双面平面镜 |
前表面(S2) AR(0°,1175-1400nm)<1% AR(0°,2350-2800nm)<1% 后表面(S1) AR(0°,1175-1400nm)<1% AR(0°,2350-2800nm)<1% |
|
激光窗口镜145626 红外硅302 |
Φ=25 mm t=3 mm |
双面平面镜 |
前表面(S2) AR(0°,1920-2180nm)<0.2% 后表面(S1) AR(0°,1920-2180nm)<0.2% |
|
激光窗口镜100993 蓝宝石Verneuil |
Φ=12.7 mm t=3 mm |
双面平面镜 |
前表面(S2) AR(0°,2940nm)<0.25% R(0°,633nm)<2% 后表面(S1) AR(0°,2940nm)<0.25% R(0°,633nm)<2% |
|
激光窗口镜103381 蓝宝石Verneuil |
Φ=20 mm t=2 mm |
双面平面镜 |
前表面(S2) ARu(45°,2940nm)<0.6% 后表面(S1) ARu(45°,2940nm)<0.6% |
|
激光窗口镜103600 蓝宝石Verneuil |
Φ=20 mm t=2 mm |
双面平面镜 |
前表面(S2) ARu(45°,2940nm)<0.6% 后表面(S1) ARu(45°,2940nm)<0.6% |
