Beamon WSR光斑分析仪是以色列DUMA推出的新一代CCD宽波段光斑分析仪，最大的特点就是其较宽的测量波段和较高的分辨率。BeamOn WSR是使用1/2英寸的CCD探测器，探测靶面6.47x4.83 mm，像素8.6x8.3 μm，40万像素的高分辨率光斑分析仪，具有最高190-1600 nm的光谱响应，附件齐全，适合多种用途。Duma专利技术使用户能够查看小于激光束最大功率密度1%时候的特征。仪器可进行连续光和脉冲光光斑分析，可进行的光束分析的测量参数包括：光斑尺寸、光斑的形状、光束质心位置、光斑强度分布。软件提供了报告功能。
所属品牌： 以色列Duma Optronics
应用类型：
产品型号：BeamOn WSR VIS-NIR、BeamOn WSR UV-NIR
负责人：孙泽明4
联系电话：13692216712
电子邮箱：zmsun@welloptics.cn
190-1600 nm，宽光谱，高分辨率的BeamOn WSR光斑分析仪
以色列Duma公司推出的宽波段CCD光斑分析仪BeamOn WSR，最大测量波段为190-1600 nm。BeamOn WSR光斑分析仪系统是一个用于实时测量连续或脉冲激光束的高分辨率光斑分析仪系统。该宽波段CCD光斑分析仪系统可进行的光束分析的参数包括：光斑强度分布、光斑尺寸、光斑形状和光束质心位置等。仪器可进行连续光和脉冲光光斑分析。DumaCCD宽波段光斑分析仪应用了Duma的专利技术使用户能够查看小于激光束最大功率密度1%时的特征。软件还为光束分析提供报告功能。
以色列DUMA 的CCD宽波段光斑分析仪BeamOn WSR 采用了1/2英寸的CCD探测头，探测面积为6.47X4.83
mm。CCD的像素尺寸为8.6x8.3 μm，是高分辨率光斑分析仪。BeamOn WSR光斑分析仪克服了相机式光束分析器的有限动态范围，最高可达1015。每次测量都是在不同的衰减和电子快门速度下进行。

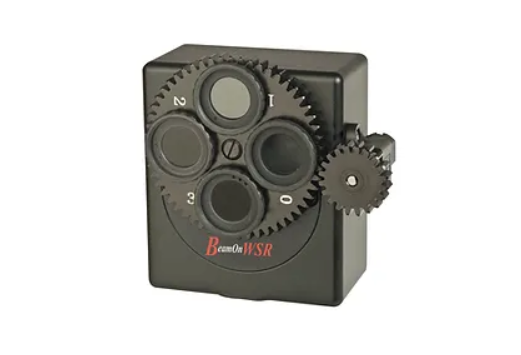

一套完整的CCD宽波段光斑分析仪BeamOn WSR系统包括一台CCD相机、一个支架、一个内置4xND滤光片（ND8、ND64、ND200和ND1000）的滤光片轮、一个内置（可移除）红外滤光片、USB2.0接口、软件和用户手册（CD/U盘）、便携箱。另外还可以选配SAM3-A和SAM3-A-HP高功率激光采样器。
BeamOn WSR光斑分析仪
BeamOn WSR宽波段光斑分析仪主要测量范围：
-连续光和脉冲光光斑分析
-宽波段光束分析
-光斑的形状、尺寸测量
-光束质心位置测量
-光斑强度分布信息
-激光的位置信息
BeamOn WSR光斑分析仪CCD探头技术规格：
|
种类 |
宽响应波段1/2英寸CCD |
|
像素尺寸 |
8.6 um(H)X8.3 um(V) |
|
靶面尺寸 |
6.47 mmX4.83 mm |
|
重量 |
400g (含电缆) |
|
电源要求 |
5V /0.6A（USB2.0） |
|
尺寸 |
88X78.5X49 mm |
BeamOn WSR光斑分析仪技术规格：
|
最大帧率 |
25 Hz |
|
分辨率 |
720X576 |
|
快门速度 |
1/50x256 sec 到 1/100，000 sec， 步长17，手动或自动控制 |
|
增益控制 |
6 dB 到41 dB，2dB 步长，手动或者自动控制 |
|
损伤阈值 |
50 W/cm2 或者1 J/cm2（加衰减片） |
|
光学动态范围 |
88X78.5X49 mm |
|
灵敏度 |
在1500 nm时为160 uW/cm2，shutter x 256 |
|
饱和度 |
在1500 nm时为2 W/cm2，在633 nm时为1mW/cm2（不加衰减片） |
|
最低可测重频 |
1-100 Hz |
BeamOn WSR光斑分析仪订购和配件信息：
|
订购型号 |
描述 |
|
BeamOn WSR VIS-NIR |
350-1600 nm |
|
BeamOn WSR UV-NIR |
190-1600 nm |
|
配件信息 |
|
|
ND Filter |
厚度：2 mm；ND8/64/200/1000 |
|
IR Edge Filter |
厚度：2.5 mm；passing over 1100 nm |
|
SAM3-A |
最高可衰减20W激光 |
|
SAM3-A-HP |
最高可衰减1KW激光 |
|
RDC |
光束缩减器 (ratio 2X1) |
BeamOn WSR光斑分析仪效果图
BeamOn WSR光斑分析仪尺寸图
