ALPAO可变形镜（可变形反射镜）Deformable Mirrors是基于磁致动器对连续反射面进行运动的。具备大变形（高达90微米PV值或倾斜），高动态运动（±10%时的稳定时间低至 400μs），卓越的光学品质（有源最佳平坦 <7nm RMS（<3nm RMS 可选））等特点。ALPAO变形镜可应用于天文学、视觉科学、显微技术、国防与航天、FSO通信、激光与物理、微电子学等应用中。
所属品牌： 法国Alpao
应用类型： 变形镜
产品型号：DM系列
负责人：孙工 光学仪器
联系电话：13691896712
电子邮箱：sxdai@welloptics.cn
高速（5kHz）、高波前调制量（90μm）的Alpao变形镜（Deformable Mirrors）
ALPAO DMs高速变形镜基于由磁致动器运动的连续反射表面。ALPAO DMs的建立时间低至 400μs（±10%），超调极低。因此，可变形反射镜提供了极好的校正，因为自适应光学时间误差将会大大减少。与此同时ALPAO DMs可变形镜几乎没有滞后 (<2%)，以及其具备的高线性 (>97%) 和出色的稳定性。ALPAO DMs高速变形镜的直接控制可以提供非常低的残余波前误差。
ALPAO可变形反射镜 (DMs) 具有大行程、高动态运动和出色的光学质量。 ALPAO所生产的DMs可以帮助用户快速进行波前校正的操作，其使用简单便捷且易于封装，方便用户使用。

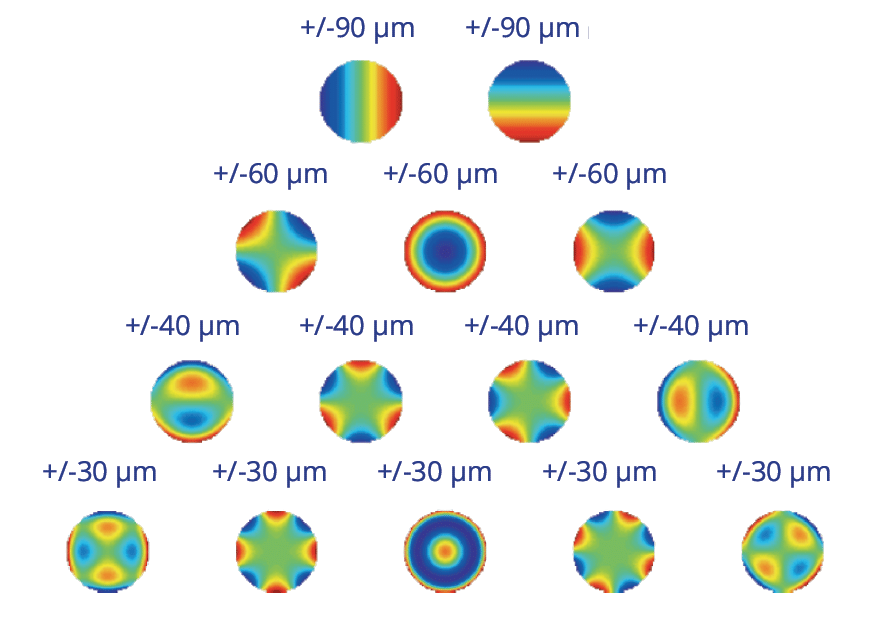

用户可以使用 ALPAO DMs实现高精度的像差调制和塑造波前，包括高阶Zernike 泽尼克模式等功能。大幅度的曲面形变更适用于自适应光学的使用。例如，您可以跳过单独的倾斜镜（天文变形镜），使用大散焦功能进行快速 z 扫描（显微镜检查）或校正大眼睛像差（眼科）。
Alpao变形镜Deformable Mirrors是一款使用电磁驱动器的高速、高线性度和大波前调制量连续反射面变形镜，使其表面产生形变。配合Alpao高速连续反射面变形镜的自适应系统控制算法，其可以极好地满足对高速、波前校正的应用需求。拥有大波前调制量、像差调制、高线性度和可以进行实时波前调制等特点，可变形镜（连续型变形镜）可应用于天文学、视觉科学、显微技术、国防与航天、FSO通信、激光与物理、微电子学等应用中。
附加ALPAO变形镜的特性和优势：
- 工作温度：-50/35°C 1
- 受保护的银涂层（可提供其他涂层）
- 真空兼容性
- 亚纳米分辨率
- 无保护玻璃
- 表面粗糙度 <1 5Å RMS
- 用于保护银涂层的 LIDT2：880mJ/cm2 (@1 2ns,1 0Hz, 1 064nm) / 50W (CW @ 1 064nm)
- MTBF2：1 01 1 个周期
- <1 0nm RMS 开环稳定性数小时3
- 方形网格图案，大尺寸 DM 除外 (六边形)2
连续型变形镜附加驱动电子设备的典型特性和优势：
- 几瓦的平均功耗
- 细而灵活的电缆
ALPAO可变形反射镜规格：
|
|
|
质量 |
调整 |
行程 |
速度 |
|
||||||||
|
|
|
执行器数量 |
节距 |
瞳孔直径 (mm) |
直径上的执行器数量 |
有源最佳平坦度 |
倾斜/倾斜行程 |
散焦/散焦，行程 (μm PV, wft.) |
3x3 行程 |
稳定时间 |
膜的第一共振 (Hz) |
相位滞后 45° (Hz) 时的频率 |
机械尺寸 |
|
|
DM69 |
DM69-08 |
69 |
0.8 |
5.6 |
9 |
7 |
80 |
40 |
25 |
1.5 |
400 |
300 |
52×74×35 |
|
|
DM69-1 5 |
1.5 |
10.5 |
9 |
60 |
40 |
25 |
0.8 |
800 |
700 |
52×74×22 |
||||
|
DM69-25 |
2.5 |
17.5 |
9 |
40 |
30 |
25 |
1.5 |
600 |
500 |
62×84×23 |
||||
|
DM69-50 |
5 |
35 |
9 |
25 |
40 |
30 |
25 |
1.5 |
600 |
500 |
100×120×40 |
|||
|
DM97 |
DM97-08 |
97 |
0.8 |
7.2 |
11 |
7 |
80 |
40 |
25 |
1.5 |
400 |
300 |
52×74×32 |
|
|
DM97-1 5 |
1.5 |
13.5 |
11 |
60 |
40 |
25 |
0.8 |
800 |
700 |
52×74×22 |
||||
|
DM97-25 |
2.5 |
22.5 |
11 |
40 |
30 |
25 |
1.5 |
600 |
500 |
62×84×23 |
||||
|
DM97-50 |
5 |
45 |
11 |
25 |
40 |
30 |
25 |
1.5 |
600 |
500 |
100×120×40 |
|||
|
DM1 92 |
192 |
1.5 |
21 |
16 |
7 |
15 |
10 |
10 |
0.5 |
2000 |
1500 |
70×110×82 |
||
|
DM241 |
241 |
2.5 |
37.5 |
17 |
40 |
30 |
25 |
1.5 |
600 |
500 |
91×113×27 |
|||
|
DM292 |
292 |
5 |
26.5 |
20 |
15 |
10 |
10 |
0.5 |
2000 |
1500 |
70×110×82 |
|||
|
DM468 |
468 |
1.5 |
33 |
24 |
12 |
10 |
10 |
0.5 |
1600 |
1500 |
90×110×124 |
|||
|
DM820 |
820 |
2.5 |
45 |
32 |
12 |
10 |
10 |
0.5 |
1600 |
1500 |
100×120×120 |
|||
|
DM3228 |
3228 |
1.5 |
93 |
64 |
10 |
8 |
8 |
0.5 |
1200 |
1000 |
140×180×180 |
|||
|
LARGE SIZE DM |
DMX37 |
37 |
20.6 |
100 |
7 |
25 |
30 |
25 |
25 |
2 |
400 |
400 |
244×290×78 |
|
|
DMX61 |
61 |
130 |
9 |
25 |
50 |
40 |
244×290×78 |
|||||||
|
DMX85 |
85 |
170 |
11 |
25 |
50 |
40 |
244×290×78 |
|||||||
|
DMX1 21 |
121 |
200 |
13 |
30 |
50 |
40 |
350×380×90 |
|||||||
|
DMX1 63 |
163 |
240 |
13 |
30 |
50 |
40 |
350×380×90 |
|||||||
自适应光学中BMC变形镜和ALPAO变形镜都可以应用在显微镜当中，它们能够校正波前像差，发现未被发现的事物，从而改善显微镜成像质量和分辨率。如Hex变形镜能为自适应光学显微镜提供超分辨率成像。
Alpao和BMC可变形反射镜应用于激光通讯和激光研究，在激光通通讯变形镜可以在易于使用的封装中提供复杂的像差补偿，并通过升级的高速驱动器具有最快的响应时间。在激光研究中变形镜激光整形能优化激光光束并提高研究效…
在自适应光学中，Alpao可变形反射镜和BMC变形镜在视网膜成像中有很大的的帮助，能使眼科视网膜成像获得更高的视网膜图像分辨率，有助于更早地检测和诊断眼部病变，并促进新应用的发现，例如检测阿尔茨海默氏症等神经系…
通常大气引入的湍流会降低望远镜拍摄的图像。人们可以通过Alpao和BMC可变形反射镜补偿大气干扰和仪器错位，通过变形镜在天文学的应用，可以看到比以往更清晰的深空天体照片，增加科学观察的数量和质量。
