Sciencetech 6500W超高功率弧光灯是一款聚焦光束科研级的光源，其功率高达6500W，英文名是Research Grade Arc Lamp Source。科研级6000瓦功率氙弧灯是一个交钥匙系统，操作方便简单，科研氙弧灯专为氙灯、汞氙灯和汞短弧灯以及QTH灯而设计，高功率氙弧灯的型号有UPLH-EF-220-PAC和UPLH-EF-480-PAC。6500W高功率氙弧光灯应用广泛，可选性多，Sciencetech氙弧灯非常适合光纤，太阳光模拟器和光伏测试系统等应用。
所属品牌： 加拿大Sciencetech
应用类型：
产品型号：UPLH-EF-220-PAC，UPLH-EF-480-PAC
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
6500W，交钥匙系统，Sciencetech 6500W超高功率弧光灯
Sciencetech公司提供以下两款科研级6500瓦弧光灯Research Grade Arc Lamp Source，主要区别是电压（480V和220V）的不同。
(UPLH-EF-220-PAC) 6500W聚焦光束研究级弧光灯源，F/2.4，220VAC
(UPLH-EF-480-PAC) 6500W聚焦光束研究级弧光灯源，F/2.4，480VAC
科研氙弧灯UPLH-EF的灯罩采用电铸F/2.4椭圆形反射器，可有效收集和聚焦6500W氙气短弧灯的输出。Sciencetech氙弧灯的套件包括 631系列触摸屏计算机可控电源、一个6500 W氙短弧灯以及仪器测试报告、操作说明和软件的数字副本，需要 480V/220V三相交流电和额外的220V交流单相电源连接。

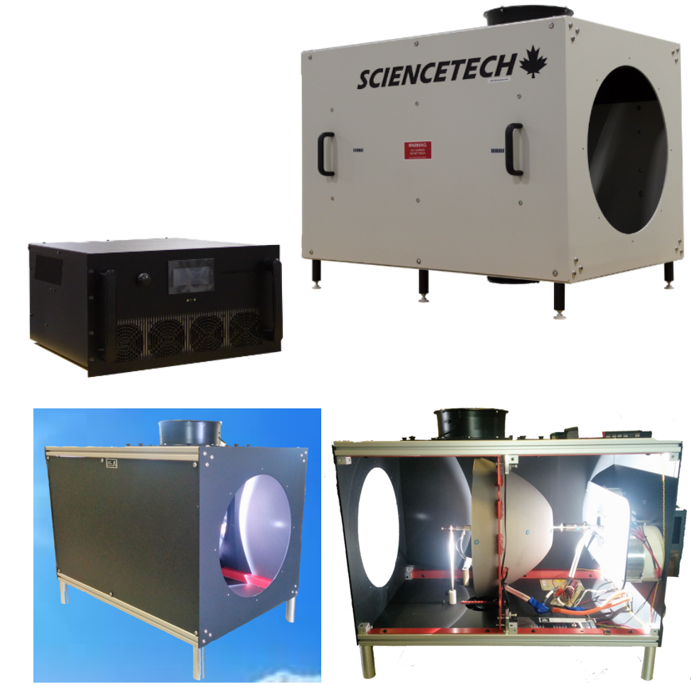

图1：6500W超高功率弧光灯图示
配件——灯罩：由于安装方式的不同，弧光灯罩的型号分为201-6.5K和200-6.5K系列。
201-6.5K和200-6.5K系列可垂直和水平安装，而且科研级6000瓦功率氙弧灯采用的是模块化设计，可根据准直或聚焦操作模式下的应用要求进行定制。另外，根据工作模式的不同，6500W超高功率氙弧灯可以配备椭圆形或抛物线形反射器以及相应的折射光学器件。201-6.5K和200-6.5K系列专为3000W-6000W氙灯、汞氙灯和汞短弧灯以及2000W-5000KW QTH灯（单独出售）而设计，高功率氙灯的各种输出端口耦合附件允许安装折射或反射准直光学器件。
6500W高功率氙弧光灯有多种光束线可供选择，如折射聚光光学元件，可将输出光重新聚焦为非常精细的焦点，以获得最大亮度。这款Sciencetech氙灯非常适合光纤应用，因为光纤应用需要将光线聚合到光纤束的一个小入口处，其他光束线附件包括滤光附件和聚焦点。

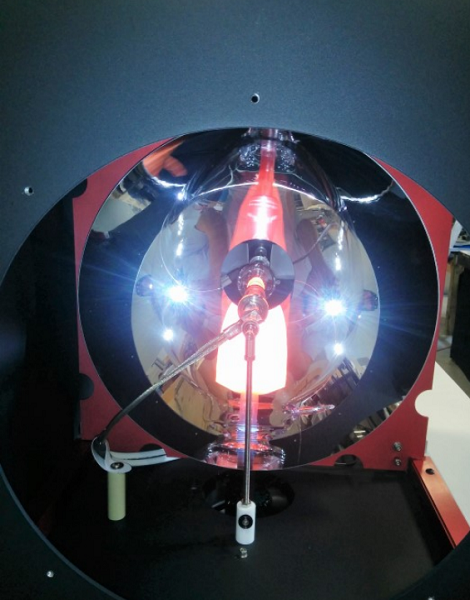

在201-6.5K箱体内，弧光灯或QTH灯垂直安装，辐射从灯的侧面收集。安装在可调对准销上的背面球形反射器可将大量灯管辐射重新定向到前出口端口，从而增加收集的光量，并使光束更加均匀（光学配置另计）。201-6.5K和200-6.5K灯箱包括一个安装在灯箱顶部面板上的强制风冷风扇，风扇从灯室吸入空气，然后从顶部排出，同时后部鼓风机冷却反射器和灯管。
6500W超高功率弧光灯的特点：
- 交钥匙操作系统
- 功率高达6000W的弧光灯或QTH灯
- 椭圆形反射器、抛物面反射器或球形反射器与折射光学器件相结合
- 低成本
- 多种附件
6500W超高功率弧光灯的应用：
- 大功率太阳能模拟器
- 可调光源
- 与光纤和电缆耦合
- 光伏测试系统
科研级6000瓦功率氙弧灯规格型号：
规格部分应包括技术规格表以及理解或解释这些规格所需的一般信息。但是，通常情况下，这型号规格表的大部分内容都是技术信息。
|
产品型号 |
垂直(100-9217) |
水平带椭圆形(100-9216) |
|
灯罩型号 |
201-6.5K |
200-6.5K |
|
功率 |
3000-6000W |
3000-6000W |
|
灯管类型 |
氙灯、氙汞灯、汞弧灯或QTH卤素灯 |
氙灯、氙汞灯、汞弧灯或QTH卤素灯 |
|
Optics |
球面反射 |
F2.5椭圆反射或抛物面反射 |
|
中梁线高度 (mm) |
447mm |
419mm |
|
电源型号（包括） |
501-6.5K |
501-6.5K |
|
尺寸(LxWxH)(mm) |
660x609x1137 |
972x609x812 |
|
重量（kg）不带电源 |
40 |
40 |
|
鼓风机输入功率 |
210-240 VAC |
210-240 VAC |
|
电源输入端 |
Hard Line硬线 |
Hard Line硬线 |
科研级6000瓦功率氙弧灯附件
附件部分应分为两部分：操作所必需的附件和额外的可选附件。
必要附件可包括产品系列中每种产品的相应电源清单等。
可选附件可包括带通滤波器、支架或电池夹头等。可选附件部分只需提供几个要点和网站上相应页面的链接即可。
|
电子配件 |
Sku |
|
供电电源6500W |
150-9064 |
|
计算机控制升级 |
请咨询 |
|
计算机控制的快门 |
请咨询 |
|
Optical Feedback光学反馈 |
115-9021 |
|
用于外部通风的灵活管道 |
请咨询 |
|
定制安装支架 |
请咨询 |
|
Opto-Mechanical光学机电 |
|
光束转向镜 |
|
紫外线增强；铝保护；热/冷镜 |
|
滤光片盒和相关光学滤光片 |
|
定制后反光镜（垂直式） |
|
定制采集光学仪器（垂直式） |
6500W高功率氙弧光灯尺寸：

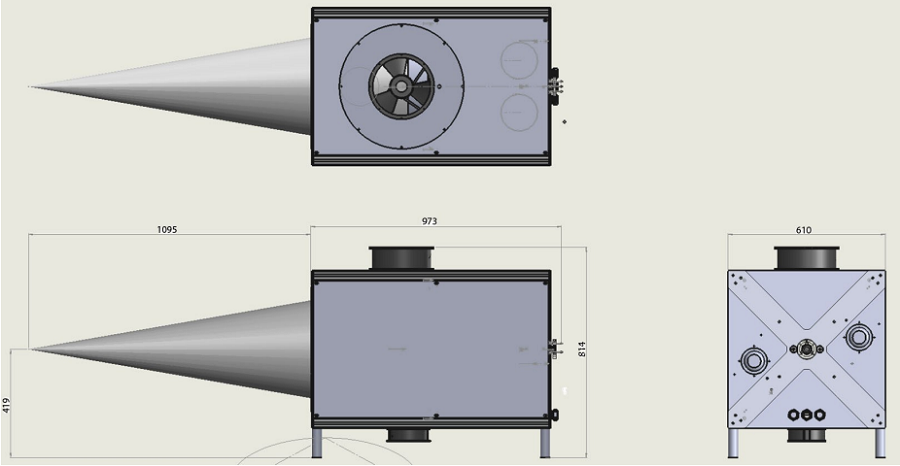

聚焦椭圆机Focused Elliptical：
|
尺寸 |
(mm) |
(inch) |
|
长度 |
973 |
38.29” |
|
宽度 |
610 |
24” |
|
高度 |
814 |
32” |
|
Optical Axis光轴 |
419 |
16.5” |
|
焦点 |
1095 |
43.1 (F2.5) |
|
重量 |
40KG |
|

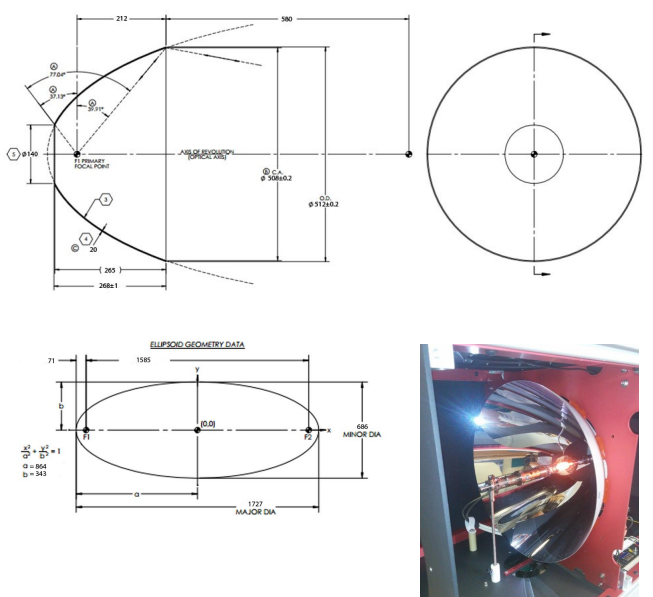

椭圆形反射镜Elliptical Reflector：

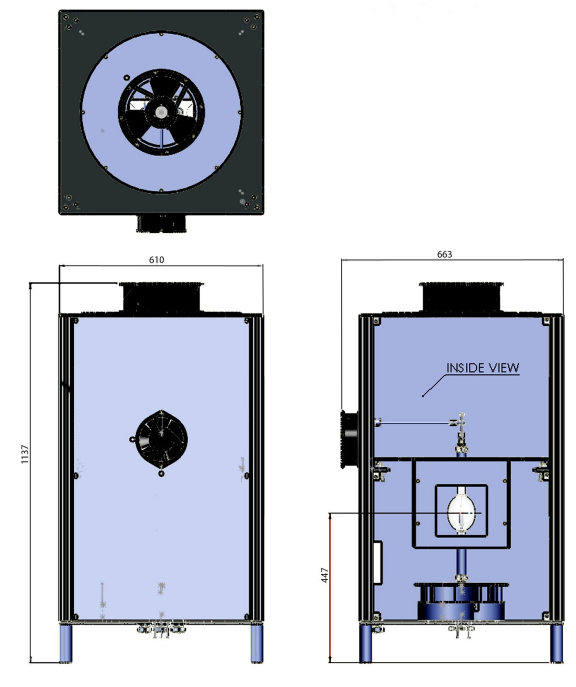

垂直机箱Vertical Housing：
|
尺寸 |
(mm) |
(inch) |
|
长度 |
663 |
26” |
|
宽度 |
610 |
24” |
|
高度 |
1137 |
44.75” |
|
Optical Axis光轴 |
447 |
17.6” |
|
|
准直光束 |
|
|
重量 |
40KG |
|

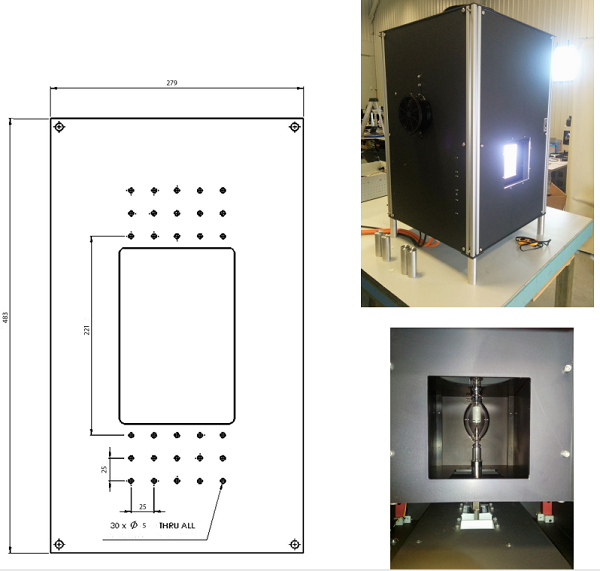

垂直外壳，光学板Vertical Housing, Optical Plate：
