您当前的位置：首页 > 产品中心 > 显微镜载物台及其它配件 > MW显微镜载物台

手动测量载物台

德国Marzhauser Wetzlar为用户提供手动测量平台，适用于透射光/反射光应用及硬度测试，其中MT系列搭载千分尺，EK-MR，MTM-MR及MT-MR系列搭载SCD数字读取单元，方便用户读取记录数据，多种行程供用户选择，允许用户通过装配适配器及样品架搭载晶圆进行测试。

所属品牌： 德国Marzhauser Wetzlar

应用类型：

产品型号：MT系列，EK-MR系列，MTM-MR系列，MT-MR系列

负责人：孙工平移台及显微镜载物台
联系电话：13691896712 电子邮箱：sxdai@welloptics.cn

添加到询价单

产品描述
文献资料
询问表格
相关应用
相关产品

EK系列，应用于反射/透射光应用的手动测量载物台

德国Marzhauser Wetzlar 为用户提供不同规格的手动测量平台供用户选择，其中MT系列平台，普遍在透射光应用，反射光应用还有硬度测试上，规格包括25 x 25 mm (1" x 1")和50 x 50 mm (2" x 2")两种行程，底板上有四个孔位（M5，90 × 90 mm），其他孔样式或特殊适配器可根据具体要求提供，可集成在不同显微镜上，独特的千分尺设计，为用户实现准确测量提供了基础。

MTM系列特别适用于正置显微镜，当测量长度大于100 mm时，可使用具有专利的调节旋钮进行粗调或精调操作，用时可以搭配SCD同时使用，用户可以在SCD显示屏上读取位置数据，该系列行程范围包括105 × 105 mm至300 × 300 mm多种选择，其中MTM 105 x 105 MR适用于大部分显微镜型号，包括Leica、Zeiss、Nikon、Olympus品牌，而大行程规格多适用于Olympus立式显微镜。

EK-MR系列仅包含EK 75 ×50 MR一种规格，该系列时MTM-MR系列测量阶段的有利替代方案，测量长度可达最大值，该平台搭载德国Marzhauser Wetzlar所开发的磁流变测量系统，以此确保高精度测量，在连接SCD显示装置后可实时读取位置信息。MT-MR系列测量平台无固定搭配显微镜型号，可用于透射光/反射光应用，作为综合测量系统为用户提供选择，该系统允许搭载SCD数字读取单元。

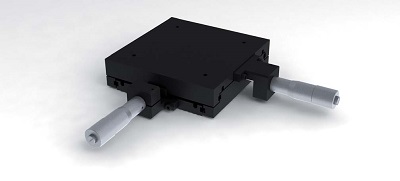

MT系列手动测量平台（千分尺）

描述	MT 25 x 25
订购型号	00-30-101-0000 00-30-221-0000	00-30-223-0000
测量范围	25 x 25 mm (1" x 1")	25 x 25 mm (1" x 1")
分辨率	由千分尺决定	由千分尺决定
千分尺安装座	ø12 mm（其他ø要求）	ø12 mm（其他ø要求）
重量	1.25 kg	1.25 kg
承重	10 kg	50kg

适用显微镜型号：

Leica	Nikon	Olympus	Zeiss
MS5	SMZ1000	SZX10	Stemi 2000 / 2000C
MZ12.5	SMZ1500	SZX12
MZ16/MZ16A	SMZ800	SZX16
MZ7.5		SZX7
MZ9.5		SZX9

MT系列手动测量平台（千分尺）

描述	MT 50 x 50
订购型号	00-30-102-0000 00-30-222-0000	00-30-224-0000
测量范围	50 x 50 mm (2" x 2")	50 x 50 mm (2" x 2")
分辨率	由千分尺决定	由千分尺决定
千分尺安装座	ø12 mm（其他ø要求）	ø12 mm（其他ø要求）
重量	1.25 kg	1.25 kg
承重	10 kg	50kg

适用显微镜型号：

Leica	Nikon	Olympus	Zeiss
MS5	SMZ1000	SZX10	Stemi 2000 / 2000C
MZ12.5	SMZ1500	SZX12
MZ16/MZ16A	SMZ800	SZX16
MZ7.5		SZX7
MZ9.5		SZX9

千分尺规格

范围	滚轮直径	分辨率	订购型号
25 mm (analog)	20mm	10μm	00-30-000-6801
25 mm (analog)	30 mm	5 μm	00-30-000-6802
50 mm (analog)	20 mm	10 μm	00-30-000-6804
50 mm (analog)	30 mm	5 μm	00-30-000-6805
25 mm (digital)		1 μm	00-30-000-6811
50 mm (digital)		1 μm	00-99-900-1898* *mounting shaft: 18 mm

EK-MR系列手动测量平台（可配置SCD）

描述	EK 75 × 50 MR
订购型号	00-22-321-0000
行程范围	75 × 50 mm
准确性	±5 μm
分辨率	＜ 0.05 μm
驱动	X轴：绳索驱动 Y轴：齿条–小齿轮
重量	1.7 kg

适用显微镜型号：

Leica	Nikon	Olympus	Zeiss
DM1000	Diaphot 200 / 300	BX40	Axio Imager
DM2000	E800	BX41	Axio Scope.A1
DM2500	Eclipse 50i	BX41M	Axiophot 1
DM2500 M	Eclipse 55i	BX50	Axioplan
DM2500 P	Eclipse 80i	BX51	Axioplan 2
DMLA	Eclipse E200	BX51M	Axioskop
DMLB	Eclipse E400	BX60	Axioskop 2 MAT
DMLM	Eclipse E600	BX61	Axioskop 2 MOT
DMLS	Eclipse LV100D/LV100DA	BX61 M	Axioskop 20
DMR...	Eclipse LV150, LV150A		Axioskop 40
DMRB	ME600		Axiotech 100
DM4 B			Axiotech vario
DM4 M			Axiotron
DM4 P			Axiotron 2
DM6 M
DM6 B

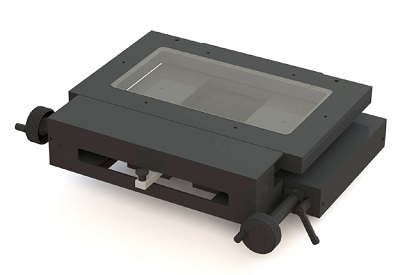

MTM-MR系列手动测量平台（可配置SCD）

描述	MTM 105 × 105 MR
订购型号	00-31-416-0000
行程范围	反射光：105 × 105 mm 透射光：105 × 85 mm
准确性	±1 μm
分辨率	0.05 μm
驱动	齿条–小齿轮
载重	2.5 kg
重量	~ 4.0 kg

适用显微镜型号：

Leica	Nikon	Olympus	Zeiss
DM1000	Diaphot 200 / 300	BX40	Axio Imager
DM2000	E800	BX41	Axioplan
DM2500	Eclipse 50i	BX41M	Axioplan 2
DM2500 M	Eclipse 55i	BX50	Axioskop
DM2500 P	Eclipse 80i	BX51	Axioskop 2 MAT
DMLA	Eclipse E200	BX51M	Axioskop 2 MOT
DMLB	Eclipse E400	BX60	Axioskop 20
DMLM	Eclipse E600	BX61	Axioskop 40
DMLS	Eclipse LV100D/LV100DA	BX61 M	Axiotech 100
DMR...	Eclipse LV150, LV150A	SZX10	Stemi 2000 / 2000C
DMRB	SMZ1000	SZX12
DM4 B	SMZ1500	SZX16
DM4 M	SMZ800	SZX7
DM4 P		SZX9
DM6 M
DM6 B
MS5
MZ12.5
MZ16/MZ16A
MZ7.5
MZ9.5

MTM-MR系列手动测量平台（可配置SCD）

描述	MTM 150 × 150 MR
订购型号	00-31-607-0000	31-31-607-0000
行程范围	150 × 150 mm (6" × 6")	150 × 150 mm (6" × 6")
准确性	±1 μm	±1 μm
分辨率	0.05 μm	0.05 μm
驱动	同轴驱动，齿条–小齿轮	同轴驱动，齿条–小齿轮
载重	3.0 kg	3.0 kg
重量	4.8 kg	4.8 kg
适用显微镜型号	Olympus MX40 Olympus MX50 Olympus MX50L Olympus MX51 Olympus MX51L Olympus MX61 Olympus MX61L	Leica DM4000 M Leica DM6000 M

MTM-MR系列手动测量平台（可配置SCD）

描述	MTM 200 x 200 MR
订购型号	00-31-807-0000
行程范围	200 × 200 mm (8" × 8")
准确性	±1 μm
分辨率	0.05 μm
驱动	同轴驱动，齿条–小齿轮
载重	3.0 kg
重量	7.8 kg
适用显微镜型号	Olympus MX50 Olympus MX50L Olympus MX51L Olympus MX61 Olympus MX61L Olympus MX80

MTM-MR系列手动测量平台（可配置SCD）

描述	MTM 200 x 200 MR
订购型号	00-31-012-0000
行程范围	300 × 300 mm (12“ × 12“)
准确性	±5 μm
分辨率	0.05 μm
驱动	同轴驱动，齿条–小齿轮
载重	5.0 kg
重量	18.6 kg
适用显微镜型号	Olympus MX50L Olympus MX51L Olympus MX61L Olympus MX80

MT-MR系列手动测量平台（可配置SCD）

描述	MT 200 x 100 MR
订购型号	00-31-104-0000
测量范围	200 x 100 mm
准确性	± 1 μm
分辨率	0.1 μm
驱动	手动调节
载重	5 kg
重量	11.8 kg

MT-MR系列手动测量平台（可配置SCD）

描述	MT 50 x 50 MR
订购型号	00-30-119-0000
测量范围	50 x 50 mm (2" x 2")
准确性	（测量长度/40+2.5）μm
分辨率	0.05 μm
驱动	手动调节
载重	1.4 kg
重量	5 kg
