美国Novanta旗下的Laser Quantum品牌提供了一款专为OEM集成商设计的gem系列固体连续波激光器，OEM连续激光器的特点是功率高、光束质量好、噪音低、稳定性高，其型号有gem 532，gem 561，gem 640，gem 660和gem 671。Laser Quantum固体连续激光器结构紧凑，外观小巧，设计灵活，在测试前gem激光器都是经过1200g的冲击，因此，gem系列连续激光器的使用寿命比较长。紧凑型OEM固体连续激光器主要应用于超分辨率显微镜、拉曼、全息、半传导检测和粒子计数等方面，超紧凑连续激光器gem的电源装置有smd 12和smd 24可选。
所属品牌： 美国Novanta
应用类型：
产品型号：gem 532，gem 561，gem 640，gem 660，gem 671
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
功率100-2000mW，低噪音，光束质量优异的gem系列OEM连续激光器
紧凑型OEM固体连续激光器gem系列是Novanta旗下的Laser
Quantum专为原始设备制造商设计的一款固体连续激光器，gem系列固体连续波激光器的设计便于集成到OEM设备中，其紧凑的平台具有高输出功率，出色的壁插效率可实现有效的热管理，坚固的光学机械设计可支持高可靠性的全天候系统集成应用。gem系列连续激光器先进的设计功能，包括可实现卓越功率和光谱稳定性的集成功率反馈以及光纤耦合方式，非常适合超分辨率显微镜、拉曼光谱、全息图复制、半导体检测以及粒子计数等一系列应用。
超紧凑连续激光器gem系列的特点是功率高、光束质量好、噪音低、稳定性高，而且结构紧凑，外形小巧，壁插电气效率高，在热管理方面具有明显优势，其中先进的空气冷却系统使其能够在不允许或不可水冷却的环境中使用。Laser Quantum固体连续激光器有以下的几种规格供选择：
gem 532：高规格、单横向模式CW绿光激光器，非常适合集成到OEM设备中，特点：光束紧凑、高度稳定、衍射受限
gem 561：在561nm波长的功率水平领先，直接光纤耦合方式是超分辨率显微镜的理想选择
gem 640：640nm波长的创新DPSS激光器具有低噪声、功率稳定性和光谱特性的特点，非常适合显微镜和全息图复制
gem 660：是一款功率强大、结构紧凑的激光器，采用创新的无应力腔结构，具有出色的光束特性
gem 671：是科研应用的理想之选，在紧凑型平台上提供出色的光束规格

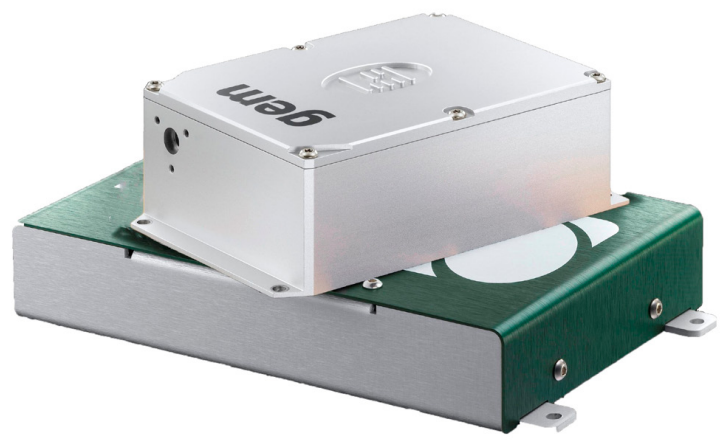

图1：Laser Quantum固体连续激光器gem图示
gem系列固体连续波激光器主要特点：
以OEM为重点的平台
- 灵活、可定制的平台，可准确满足OEM集成商的要求。
- 具备高功率SM和MM光纤耦合方式以及高功率/占地面积比等先进的功能
- 坚固的光学机械设计，可延长使用寿命并最大限度地减少停机时间
卓越的性能支持一致性和可重复性的响应
- 出色的功率稳定性和低噪音，可在各种应用中实现高重复性、高分辨率和高一致性
- 通过自由空间或光纤传输在样品上实现高功率
易于集成
- 壁插效率高，可实现有效的热管理——空气冷却方式
- 即插即用的方式可提高生产率，减少停机时间，并允许现场更换
- 激光头和电源结构紧凑；易于在新仪器中设计或在现有OEM设备中改装
gem系列固体连续波激光器激光器性能参数：
Laser Quantum固体连续激光器gem是专为OEM集成而设计的紧凑型激光器，具有宽功率范围和多种波长，如果需要可靠、坚固、光束质量优异的激光器，gem系列是非常不错的选择。所有的gem激光器都是高规格的单横向模式CW激光器，主要应用于拉曼和超分辨率显微镜等方面。gem系列连续激光器具有悠久的工业传统，性能寿命长，可在45,000小时内做到稳定输出（如图2所示）。

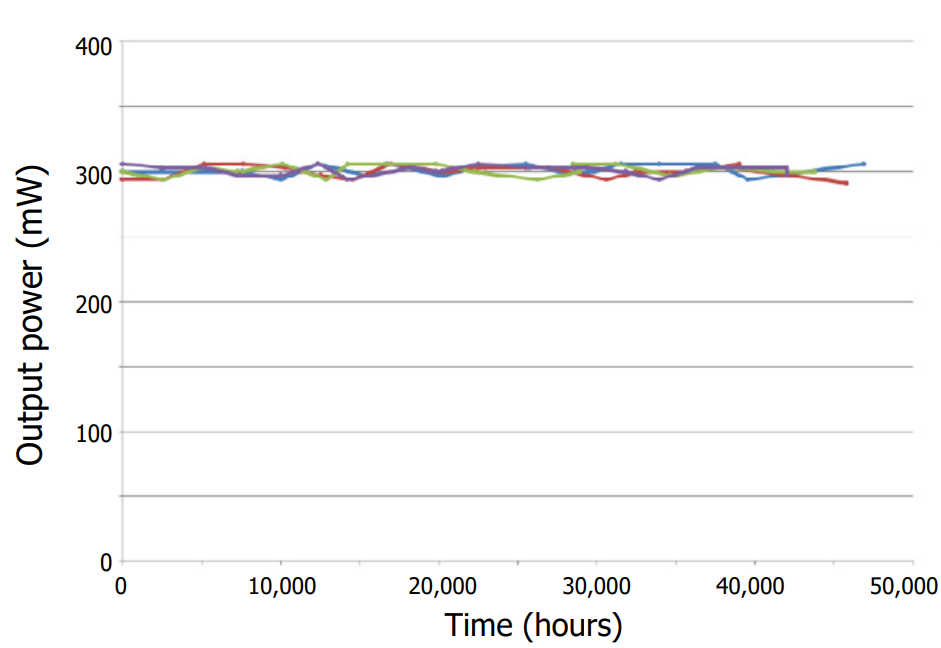

图2: 4台gem系列连续激光器的输出功率图示，显示可在45,000小时内稳定输出，而且所需的二极管电流增幅极小

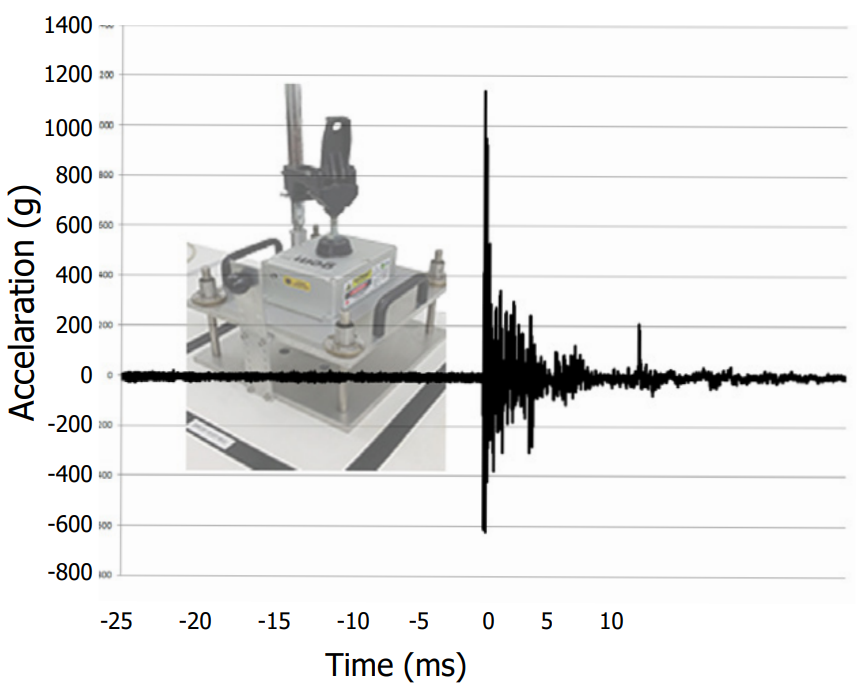

图3：加速度计轨迹图显示所有Laser Quantum激光器在测试前都需要经历1200g的冲击
设计灵活
可为激光器提供定制选项，以优化应用。
光纤耦合：提供多模或单模光纤传输选项，可将光束传输到需要的位置。
智能控制装置：可轻松设置和监控激光参数。由于采用了PowerLoQ™技术，gem激光器在长期使用中表现出极高的功率稳定性。
1200g跌落测试：(图3）在长达300小时的测试期之前，所有gem系列连续激光器都要经过跌落测试，检查所有组件是否安装正确，这种严格的测试制度可确保较长的运行寿命。
远程应用软件(RemoteApp™)：与软件配合使用，可在本地或通过互联网控制激光器，并直接连接到软件支持团队，以监控激光器性能、诊断故障并进行激光器优化。
提供各种波长和功率：gem系列激光器设计用于集成到仪器中，是一种即装即用的激光源，具有超长的工作寿命。
Laser Quantum固体连续激光器主要应用：
- 拉曼光谱
- 超分辨率显微镜等
- 全息图复制、半导体检测以及粒子计数
Laser Quantum固体连续激光器规格参数：
|
规格 |
gem 532 |
gem 561 |
gem 640 |
gem 660 |
gem 671 |
|
波长 |
532nm |
561nm |
640nm |
660nm |
671nm |
|
功率 |
100-2000mW |
100-1000mW |
100-500mW |
100-1000mW |
100-750mW |
|
光束直径1 |
0.9±0.1mm |
1.0±0.2mm |
1.1±0.2mm |
0.75±0.15mm |
0.75±0.15mm |
|
空间模式 |
TEM00 |
||||
|
光斑椭圆度Ellipticity |
<1:1.2 |
||||
|
带宽 |
30GHz |
40GHz |
40GHZ |
30GHz |
30GHz |
|
发散角Divergence |
≤0.8mrad |
≤1mrad |
<1.2mrad |
<1.5mrad |
<1.5mrad |
|
M-Squared(M2) |
<1.1 |
<1.2 |
<1.2 |
<1.2 |
<1.2 |
|
功率稳定性(RMS)2 |
<0.8% |
<1.0% |
<0.8% |
<1.0% |
<1.0% |
|
噪音(RMS) |
<0.8% |
<1.5% |
<0.8% |
<0.6% |
<0.6% |
|
干扰带宽 |
10Hz-6MHz |
10Hz-10KMHz |
10Hz-10kHz |
10Hz-10kHz |
10Hz-10kHz |
|
光束指向稳定性3 |
<10μrad/°C |
||||
|
偏振比 |
>100:1 |
||||
|
偏振方向4 |
水平 |
||||
|
相干长度 |
-1cm |
-7.5mm |
-7.5mm |
-1cm |
-1cm |
|
光束角度5 |
<1mrad |
||||
|
工作温度 |
15-40°C |
15-40°C |
22-37°C |
15-40°C |
15-40°C |
|
标准供电装置 |
smd12 |
smd12 |
smd24 |
smd12 |
smd12 |
注：* Laser Quantum实施了一项持续改进计划，该计划可能会在不另行通知的情况下改进产品规格。
1、光束直径定义是在指定功率下距出口25cm处测量的主要和次要1/e2光束尺寸的平均值
2、恒温测试时间大于100小时
3、在22至28°C条件下测量36小时
4、可根据要求进行垂直安装
5、相对于头部方向的误差(Tolerance relative to head orientation)
紧凑型OEM固体连续激光器尺寸(mm)图示：

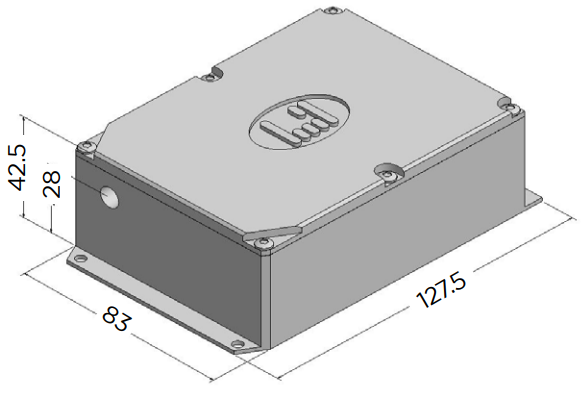

图4：激光器尺寸图示

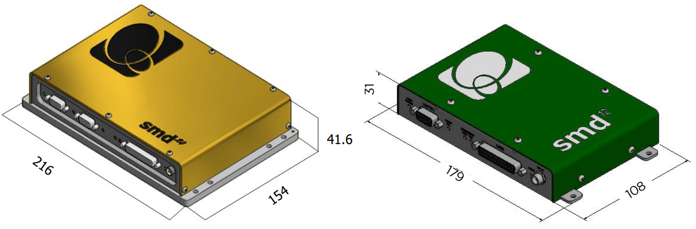

图5：4 smd24电源装置（左图） smd12电源装置（右图）
图纸仅供参考，如需完整的工程师图纸，请与我们联系
|
其他信息 |
|
|
重量 |
0.75kg |
|
重量 |
0.8kg(仅gem 640) |
|
中央长度(Umbilical length) |
1.5m |
|
冷却 |
可提供冷却选项 |
|
调制 |
可根据要求对系统进行调制 |
|
偏振 |
可根据要求提供垂直偏振 |
|
光纤耦合 |
可提供光纤耦合 |
|
程序 |
提供 LabView 驱动程序 |
