OSI探测器放大器是由GaAs光电探测器与OSI宽动态跨阻放大器紧凑集成的，所以也可以称为OSI混合型探测器放大器，特别适合应用于光纤通信领域。OSI宽动态跨阻放大器有FCI-H125G-GaAs-100和FCI-H250G-GaAs-100两个型号，波长范围是650-860nm。基于OSI砷化镓光电探测器具有100μm有效面积和400至850nm的灵敏度范围，集成了宽动态跨阻放大器。
所属品牌： 美国OSI Optoelectronics（已暂停代理）
应用类型：
产品型号：FCI-H125G-GaAs-100、FCI-H250G-GaAs-100
负责人：郭工
联系电话：13434776712
电子邮箱：syguo@welloptics.cn
已经不代理OSI Optoelectronics旗下产品，请联系其他代理商

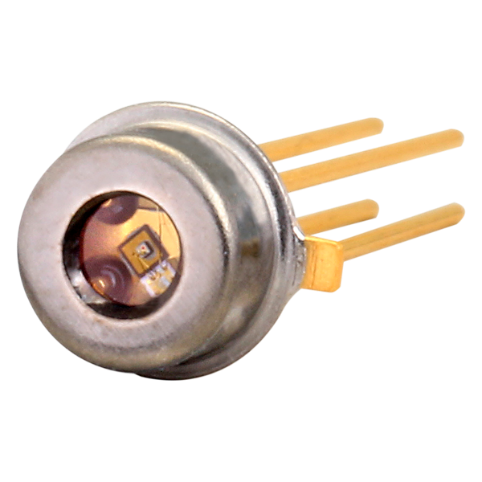

FCI-H125G-GaAs-100/FCI-H250G-GaAs-100系列有源区尺寸为100μm，是高速GaAs光电探测器与宽动态范围跨阻放大器的紧凑集成。将OSI砷化镓光电探测器与密封的4引脚TO-46或TO-52封装中的TIA相结合，为高速信号放大提供了理想的条件。低电容、低暗电流和650nm至860nm的高响应度使这些OSI宽动态跨阻放大器成为局域网、城域网和其他高速通信系统中使用的高比特率接收器的理想选择。OSI探测器TO封装搭配透镜帽，以提高耦合效率，或搭配宽带双面AR镀膜的平面窗口。FCI-H125G-GaAs-100/FCI-H250G-GaAs-100系列还提供FC、SCST和SMA插座。
OSI宽动态跨阻放大器
|
绝对最大额定值 |
||||
|
参数 |
符号 |
最小 |
最大 |
单位 |
|
存储温度 |
Tstg |
-40 |
125 |
°C |
|
工作温度 |
Top |
0 |
75 |
°C |
|
电源电压 |
Vcc |
0 |
6 |
V |
|
输入光功率 |
PIN |
… |
5 |
dBm |
OSI砷化镓光电探测器/跨阻放大器光电特性
|
光电特性TA=23°C, Vcc=+3.3V, 850nm, 100Ω差分交流负载 |
|||||||||
|
参数 |
符号 |
条件 |
FCI-H125G-GaAs-100 |
FCI-H250G-GaAs-100 |
单位 |
||||
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
||||
|
电源电压 |
VCC |
… |
+3 |
… |
+5.5 |
+3 |
… |
+5.5 |
V |
|
电源电流 |
ICC |
TA0-70°C |
… |
26 |
*55 |
… |
35 |
*65 |
mA |
|
有效区域直径 |
AAφ |
… |
… |
100 |
… |
… |
100 |
… |
μm |
|
工作波长 |
λ |
… |
650 |
… |
860 |
650 |
… |
860 |
nm |
|
响应度 |
Rλ |
-17dBm差分 |
1000 |
1700 |
… |
1000 |
1650 |
… |
V/W |
|
跨阻 |
… |
-17dBm差分 |
… |
2800 |
… |
… |
2800 |
.. |
Ω |
|
灵敏度 |
S |
BER10-10, PRBS27-1 |
-22 |
-26 |
… |
-19 |
-22 |
… |
dBm |
|
光过载 |
… |
… |
0 |
… |
… |
0 |
… |
… |
dBm |
|
带宽 |
BW |
-3dBm,小信号 |
… |
900 |
… |
… |
1700 |
… |
MHz |
|
低频截止 |
… |
-3dBm |
… |
45 |
… |
… |
30 |
… |
KHz |
|
差分输出电压 |
VOUT, P-P |
-3dBm |
180 |
250 |
420 |
200 |
400 |
600 |
mVp-p |
|
输出阻抗 |
… |
… |
47 |
50 |
53 |
47 |
50 |
53 |
Ω |
|
跨阻线性范围 |
… |
<5% |
50 |
… |
… |
65 |
… |
… |
μWp-p |
使用交流耦合和差动100Ω负载为最佳高速性能。设备不是用于驱动直流耦合，50Ω接地负载。
OSI混合型探测器放大器特点
-砷化镓光电探测器/低噪声跨阻放大器
-高带宽/宽动态范围
-密封TO-46
-3.3V至+5V单电源供电
-光谱范围650nm至850nm
-差分输出
OSI砷化镓光电探测器/跨阻放大器应用：
-高速光纤通信
-千兆位以太网
-光纤通道
-自助取款机
-数据传输协议
OSI混合型探测器放大器
我们的基于砷化镓的光电二极管具有100μm有效面积和400至850nm的灵敏度范围，集成了宽动态跨阻放大器。
|
型号 |
FCI-H125G-GaAs-100 |
FCI-H250G-GaAs-100 |
|
有效区域直径 |
100μm |
100μm |
|
供给电压 |
3-5.5V |
3-5.5V |
|
供电电流 |
26mA |
35mA |
|
工作波长 |
650-860nm |
650-860nm |
|
响应度-17dBm（差分） |
1700V/W |
1650V/W |
|
跨阻-17dBm(差分) |
2800Ω |
2800Ω |
|
灵敏度BER10-10(PRBS2-7-1) |
-26dBm |
-22dBm |
|
带宽-3dB |
900MHz |
1700MHz |
|
低频截止-3dB |
45KHz |
30KHz |
|
差分输出-3dB |
250mV p-p |
400mV p-p |
|
输出阻抗 |
50Ω |
50Ω |
|
封装 |
TO-46或者TO-52 |
TO-46或者TO-52 |
|
过渡线性范围 |
50μW p-p<5% |
65μW p-p<5% |
