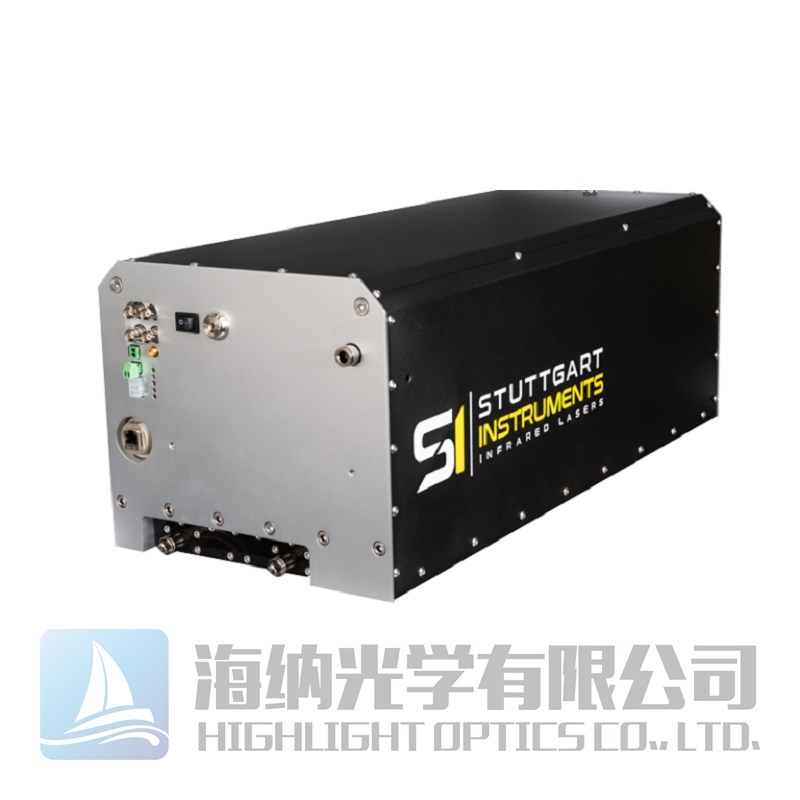

Piano 1.4-16μm皮秒激光器是一款超紧凑、可快速调谐的窄带激光器，专为工业和研究领域的成像应用和红外光谱分析而设计。Piano 1. Piano红外可调谐激光器4-16μm可调谐激光器可在1.45-4.1μm的光谱范围内，提供近1W的平均输出功率。在4.1-16μm的中外范围内，Stuttgart红外波长可调激光器Piano有几十mW的输出功率。Piano红外激光器, 1.4-16μm波长可调激光器的脉宽＜10ps，光束质量因子M2＜1.5。Piano红外可调激光器的扫频速度为 200 cm-1/s。
所属品牌： 德国Stuttgart Instruments GmbH
应用类型：
产品型号：Piano，Piano MIR
负责人：陈工
联系电话：13418906712
电子邮箱：chenpeng@welloptics.cn
窄线宽、超紧凑、1.4-16μm波长连续可调Piano红外皮秒激光器

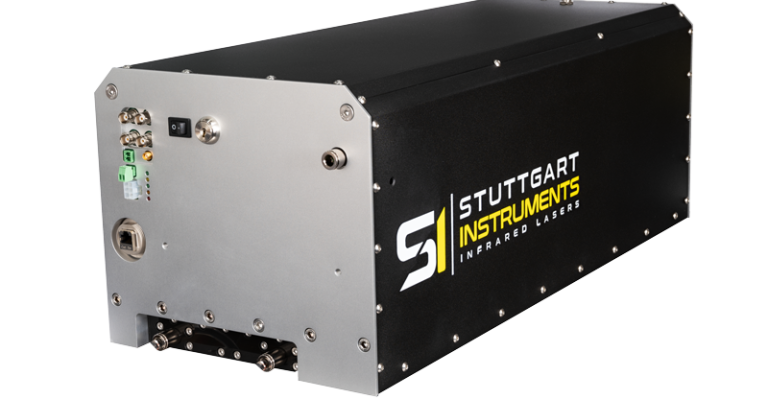

Stuttgart Piano MIR可调谐激光器（Stuttgart Instruments Piano）专为精密光谱学和显微镜应用量身定制。斯图加特Piano激光器的特点是具有出色的光谱精度和无与伦比的再现性，封装在紧凑的设计中，包括泵浦激光器。
Piano 1.4-16μm皮秒激光器是一款超紧凑、可快速调谐的窄带激光器，专为工业和研究领域的成像应用和红外光谱分析而设计。红外波长可调激光器Piano在2450-6900cm-1（1.45 - 4.1μm）的光谱范围内，可提供近1W的平均输出功率。在625-2450cm-1（4.1-16µm）的中红外范围内，Piano皮秒激光器可提供几十mW的输出功率。Piano 1.4-16μm波长可调激光器SI Piano集成在坚固的水冷CNC切割外壳中，可使用干燥空气或氮气吹扫，以消除大气吸收。Piano红外激光器的输出扫频速度约为200 cm-1/s，调谐稳定时间约为1ms。Piano红外可调谐激光器可在5秒内可调谐至任意波长。Stuttgart MIR窄线宽激光器扫描950-2250cm-1（4.5-10.5µm）范围需要2秒。Stuttgart
1.4-16μm激光器的光束质量因子M2＜1.5。
Piano 1.4-16μm皮秒激光器的主要特点：
-输出扫频速度约为200 cm-1/s
-脉宽＜10ps
-可在1.45μm-16μm范围内自动调谐
-波长调谐期间<10μrad光束指向
-可在5秒内可调谐至任意波长
Stuttgart Piano MIR可调谐激光器的主要应用：
-SNOM显微镜和成像
-AFM光热光谱
-光声光谱
-微量气体传感
-量子点激发
-纠缠光子对的产生
Stuttgart Piano 红外皮秒激光器的规格参数：
|
Piano |
Piano MIR |
|
|
脉冲持续时间 |
5-10ps |
|
|
线宽 |
4cm-1 |
2-4cm-1 |
|
重复频率 |
50MHz |
|
|
调谐范围 |
1.45-4.2μm |
1.4-16μm |
|
平均功率 |
400mW@1.5μm 150mW@3μm |
10mW@5μm 5mW@10μm |
|
光束指向稳定性 |
＜10 μrad |
|
|
光束质量因子M2 |
＜1.5 |
|
|
扫频速度 |
~200cm-1/s |
|
|
调谐稳定时间 |
~1ms |
|
Piano红外皮秒激光器, 1.4-16μm波长可调激光器的性能：
Stuttgart Piano MIR可调谐激光器的调谐极其精确，稳定性极佳（＜0.02 cm-1/h），超低相对强度噪声（＜-160 dBc/Hz）。
Stuttgart Piano 1.4-16μm皮秒激光器波长稳定性测试（左图）及功率谱密度曲线（右图）

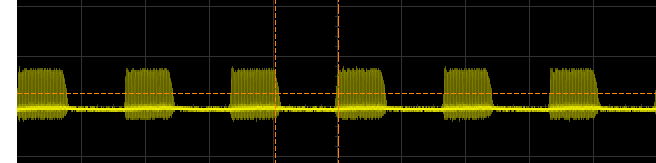

Piano红外可调激光器的调制效果：
Piano红外皮秒激光器配备了高速光调制器。所有输出均通过单个输入信号进行调制。Stuttgart红外波长可调激光器的系统具有完全集成的调制架构，包括精密电子振荡器和完整的软件支持。
|
调制频率 |
1kHz-3MHz（可调） |
|
调制分辨率 |
＜1Hz |
|
调制深度 |
0-100%（可调） |
|
占空比 |
0-100%（可调） |

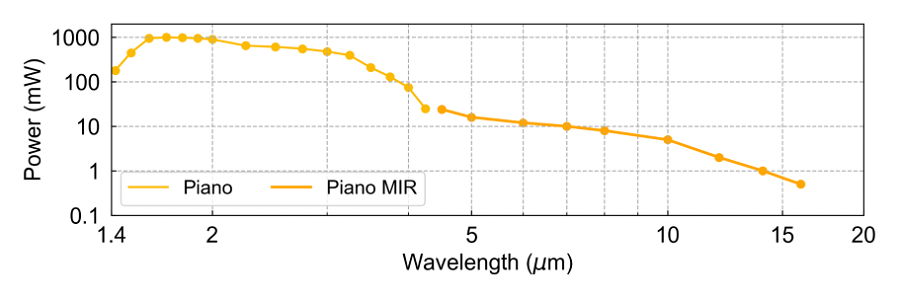

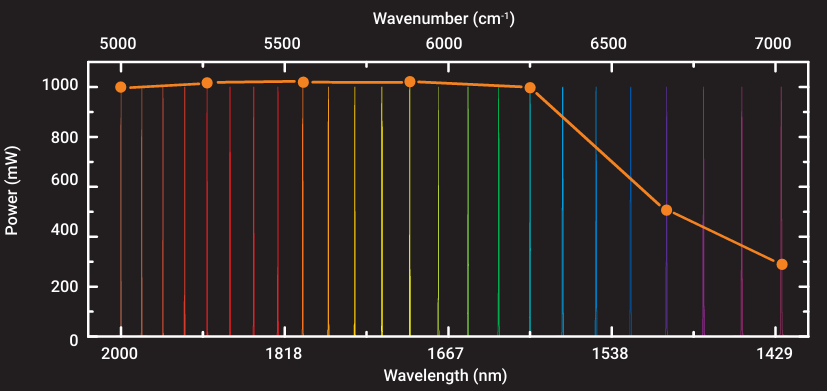

Piano红外激光器的典型信号调谐范围、示例光谱和输出功率。

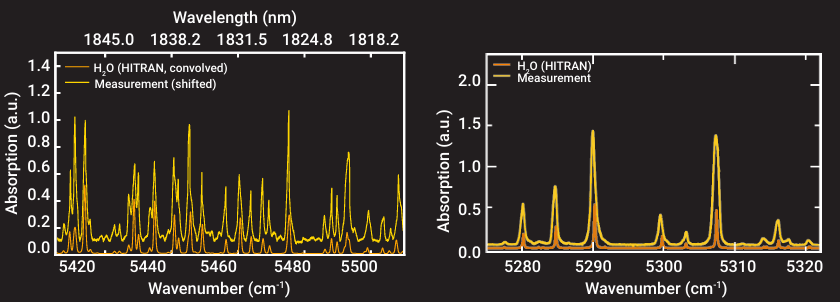

（左图）利用红外可调激光器Piano红外透射光谱进行大气吸收分析，该光谱在1秒内获得，分辨率为2cm-1
（又图）大气水汽共振的高分辨率（1cm-1）和高灵敏度光声测量（黄色），HITRAN 数据库参考光谱（橙色）。
Stuttgart

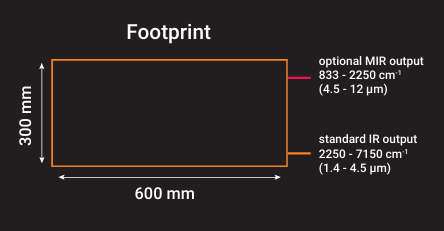

Piano 1.4-16μm皮秒激光器的尺寸图
