离轴抛物面镜在太赫兹和红外波段具有广泛的应用，其英文名称为Off Axis Parabolic Mirror，简称离轴反射镜，OAP，离轴镜是搭建太赫兹光路和红外光路的常用元件之一。基离轴抛物面镜于几何学抛物面的原理，可以把平行入射的准直光束/准直THz波聚焦到焦点上，也能够把点光源发出的太赫兹波或红外光转换为平行传输的光束。
所属品牌： 海纳光学 Highlightoptics
应用类型： 太赫兹
产品型号：OAP-2201-Au、OAP-2202-Au
负责人：包程鑫
联系电话：13417596712
电子邮箱：cxbao@welloptics.cn
离轴抛物面镜的英文名称为Off Axis Parabolic Mirror，简称OAP，离轴镜是搭建太赫兹光路和红外光路的常用元件之一，其基于几何学抛物面的原理，可以把平行入射的准直光束/准直THz波聚焦到焦点上，也能够把点光源发出的太赫兹波或红外光转换为平行传输的光束。
离轴抛物面镜的基底材料一般为金属铝（6061-T6），也可定制无氧铜材料。采用精密金属刀具进行表面加工，Na无tech 250 UPL单点金刚石车床可使加工部件表面粗糙度达纳米级。因此离轴反射镜都是利用反射的原理工作，可以消除透射光学元件的位相延迟和吸收损耗。
离轴抛物镜的光学面一般有四种涂层可供选择：保护金（反射率>96%@700-2000nm，>98%@2000-30000nm）、保护银（反射率>96%@450-20000nm）、保护铝（反
射率>90%@450-2000nm，反射率>95%@2000-20000nm）和紫外增强铝膜（反射率>87%@200-450nm）。
离轴抛物面反射镜的主要特点：
-1英寸、2英寸口径标准品现货销售，新增0.5英寸特殊焦距标准品。
-有效焦距0.5英寸到10英寸
-90度离轴角
-通光孔径：大于直径的90%
-产品定制：提供定制化的服务，不局限于材料与常规尺寸
离轴抛物面镜的主要参数：
离轴抛物面镜的主要参数有：外形尺寸、焦距、离轴角、镀膜和中心是否开孔。因此海纳光学的离轴抛物面镜
1）外形尺寸
离轴抛物面金属反射镜一般为原型，直径就是外形尺寸。1英寸（25.4mm）的离轴反射镜就是采用1英寸的圆柱金属切削加工而成的，2英寸的离轴反射镜底面直径都是2英寸（50.4mm）。

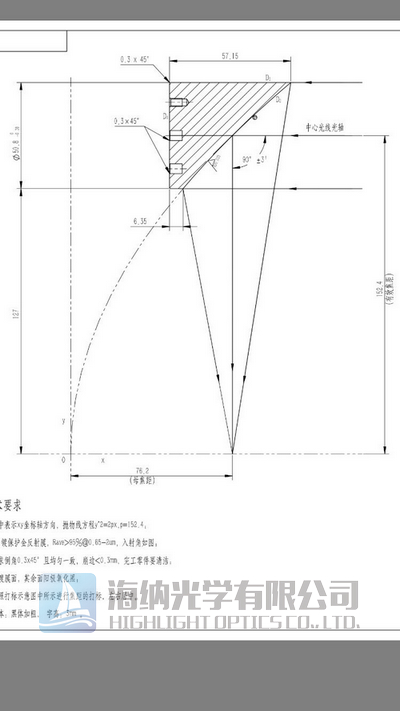

2）焦距（反射焦距、母线焦距）
离轴抛物面镜的焦距分为反射焦距和母线焦距，通常默认的焦距都是指反射焦距，反射焦距通常也是用英寸来定义的，标准品离轴镜的焦距一般为1英寸，1.5英寸、2英寸，3英寸、4英寸、6英寸、8英寸和10英寸。
3）离轴角
离轴角是反映光束通过离轴抛物面镜传播方向的指标，离轴抛物面金属反射镜的离轴角一般为90°，对于离轴角为90°的离轴抛物面镜，准直光束的传播轴应与基底垂直，从而实现理想的聚焦效果。如果进行特殊的设计，也可以设定其它的离轴角。
4）镀膜
一般为镀金膜，镀银膜和镀铝膜。也有一些特殊的镀膜，比如紫外增强的铝膜。
5）中心是否带小孔
带小孔的离轴抛物面镜主要分析激发信号（激光或电子束）和太赫兹波，例如1)需要两束光在空间中共线传播的场合；2)需要让中心光束或电子束不产生反射的场合。这些反射镜的底座带有一个中心小孔，可以让一束光通过该小孔与经过反射镜抛物面反射而聚焦的光束进行共线传播。一般中心的孔直径为3mm也可以按照要求定制。
离轴镜的制作参数：
|
规格 |
参数 |
|
基底材料 |
铝合金6061-T6 |
|
直径误差 |
+0/-0.2mm |
|
焦距误差 |
±1% |
|
面型精度（RMS） |
1/8λ |
|
表面粗糙度（RMS） |
< 150 Å (RMS)，最高可定制<20 Å (RMS) |
|
表面质量 |
80-50 |
离轴抛物面镜的标准品：
带保护金的离轴反射镜：
|
型号 |
口径（mm） |
反射焦距（mm） |
平行于聚焦光束的锥形孔 |
|
OAP-08071-Au |
8 |
7 |
无 |
|
OAP-05051-Au- |
12.7 |
12.7 |
|
|
OAP-05151-Au |
12.7 |
15 |
|
|
OAP-05241-Au |
12.7 |
24 |
|
|
OAP-05331-Au |
12.7 |
33 |
|
|
OAP-0521-Au |
12.7 |
50.8 |
|
|
OAP-10501-Au |
25.4 |
12.7 |
|
|
OAP-10502-Au |
25.4 |
12.7 |
3mm或可定制 |
|
OAP-1101-Au |
25.4 |
25.4 |
无 |
|
OAP-1102-Au |
25.4 |
25.4 |
3mm或可定制 |
|
OAP-110501-Au |
25.4 |
38.1 |
无 |
|
OAP-110502-Au |
25.4 |
38.1 |
3mm或可定制 |
|
OAP-1201-Au |
25.4 |
50.8 |
无 |
|
OAP-1202-Au |
25.4 |
50.8 |
3mm或可定制 |
|
OAP-1301-Au |
25.4 |
76.2 |
无 |
|
OAP-1302-Au |
25.4 |
76.2 |
3mm或可定制 |
|
OAP-1401-Au |
25.4 |
101.6 |
无 |
|
OAP-1402-Au |
25.4 |
101.6 |
3mm或可定制 |
|
OAP-1601-Au |
25.4 |
152.4 |
无 |
|
OAP-1602-Au |
25.4 |
152.4 |
3mm或可定制 |
|
OAP-1801-Au |
25.4 |
203.2 |
无 |
|
OAP-1802-Au |
25.4 |
203.2 |
3mm或可定制 |
|
OAP-2101-Au |
50.8 |
25.4 |
无 |
|
OAP-2102-Au |
50.8 |
25.4 |
3mm或可定制 |
|
OAP-210501-Au |
50.8 |
38.1 |
无 |
|
OAP-210502-Au |
50.8 |
38.1 |
3mm或可定制 |
|
OAP-2201-Au |
50.8 |
50.8 |
无 |
|
OAP-2202-Au |
50.8 |
50.8 |
3mm或可定制 |
|
OAP-2301-Au |
50.8 |
76.2 |
无 |
|
OAP-2302-Au |
50.8 |
76.2 |
3mm或可定制 |
|
OAP-2401-Au |
50.8 |
101.6 |
无 |
|
OAP-2402-Au |
50.8 |
101.6 |
3mm或可定制 |
|
OAP-2601-Au |
50.8 |
152.4 |
无 |
|
OAP-2602-Au |
50.8 |
152.4 |
3mm或可定制 |
|
OAP-2801-Au |
50.8 |
203.2 |
无 |
|
OAP-2802-Au |
50.8 |
203.2 |
3mm或可定制 |
|
OAP-21001-Au |
50.8 |
254 |
无 |
|
OAP-21002-Au |
50.8 |
254 |
3mm或可定制 |
带保护银的OAP反射镜：
|
型号 |
口径（mm） |
反射焦距（mm） |
平行于聚焦光束的锥形孔 |
|
OAP-08071-Ag |
8 |
7 |
无 |
|
OAP-05051-Ag |
12.7 |
12.7 |
|
|
OAP-05151-Ag |
12.7 |
15 |
|
|
OAP-05241-Ag |
12.7 |
24 |
|
|
OAP-05331-Ag |
12.7 |
33 |
|
|
OAP-0521-Ag |
12.7 |
50.8 |
|
|
OAP-10501-Ag |
25.4 |
12.7 |
|
|
OAP-10502-Ag |
25.4 |
12.7 |
3mm或可定制 |
|
OAP-1101-Ag |
25.4 |
25.4 |
无 |
|
OAP-1102-Ag |
25.4 |
25.4 |
3mm或可定制 |
|
OAP-110501-Ag |
25.4 |
38.1 |
无 |
|
OAP-110502-Ag |
25.4 |
38.1 |
3mm或可定制 |
|
OAP-1201-Ag |
25.4 |
50.8 |
无 |
|
OAP-1202-Ag |
25.4 |
50.8 |
3mm或可定制 |
|
OAP-1301-Ag |
25.4 |
76.2 |
无 |
|
OAP-1302-Ag |
25.4 |
76.2 |
3mm或可定制 |
|
OAP-1401-Ag |
25.4 |
101.6 |
无 |
|
OAP-1402-Ag |
25.4 |
101.6 |
3mm或可定制 |
|
OAP-1601-Ag |
25.4 |
152.4 |
无 |
|
OAP-1602-Ag |
25.4 |
152.4 |
3mm或可定制 |
|
OAP-1801-Ag |
25.4 |
203.2 |
无 |
|
OAP-1802-Ag |
25.4 |
203.2 |
3mm或可定制 |
|
OAP-2101-Ag |
50.8 |
25.4 |
无 |
|
OAP-2102-Ag |
50.8 |
25.4 |
3mm或可定制 |
|
OAP-210501-Ag |
50.8 |
38.1 |
无 |
|
OAP-210502-Ag |
50.8 |
38.1 |
3mm或可定制 |
|
OAP-2201-Ag |
50.8 |
50.8 |
无 |
|
OAP-2202-Ag |
50.8 |
50.8 |
3mm或可定制 |
|
OAP-2301-Ag |
50.8 |
76.2 |
无 |
|
OAP-2302-Ag |
50.8 |
76.2 |
3mm或可定制 |
|
OAP-2401-Ag |
50.8 |
101.6 |
无 |
|
OAP-2402-Ag |
50.8 |
101.6 |
3mm或可定制 |
|
OAP-2601-Ag |
50.8 |
152.4 |
无 |
|
OAP-2602-Ag |
50.8 |
152.4 |
3mm或可定制 |
|
OAP-2801-Ag |
50.8 |
203.2 |
无 |
|
OAP-2802-Ag |
50.8 |
203.2 |
3mm或可定制 |
|
OAP-21001-Ag |
50.8 |
254 |
无 |
|
OAP-21002-Ag |
50.8 |
254 |
3mm或可定制 |
带保护铝的离轴抛物面反射镜：
|
型号 |
口径（mm） |
反射焦距（mm） |
平行于聚焦光束的锥形孔 |
|
OAP-08071-Al |
8 |
7 |
无 |
|
OAP-05051-Al |
12.7 |
12.7 |
|
|
OAP-05151-Al |
12.7 |
15 |
|
|
OAP-05241-Al |
12.7 |
24 |
|
|
OAP-05331-Al |
12.7 |
33 |
|
|
OAP-0521-Al |
12.7 |
50.8 |
|
|
OAP-10501-Al |
25.4 |
12.7 |
|
|
OAP-10502-Al |
25.4 |
12.7 |
3mm或可定制 |
|
OAP-1101-Al |
25.4 |
25.4 |
无 |
|
OAP-1102-Al |
25.4 |
25.4 |
3mm或可定制 |
|
OAP-110501-Al |
25.4 |
38.1 |
无 |
|
OAP-110502-Al |
25.4 |
38.1 |
3mm或可定制 |
|
OAP-1201-Al |
25.4 |
50.8 |
无 |
|
OAP-1202-Al |
25.4 |
50.8 |
3mm或可定制 |
|
OAP-1301-Al |
25.4 |
76.2 |
无 |
|
OAP-1302-Al |
25.4 |
76.2 |
3mm或可定制 |
|
OAP-1401-Al |
25.4 |
101.6 |
无 |
|
OAP-1402-Al |
25.4 |
101.6 |
3mm或可定制 |
|
OAP-1601-Al |
25.4 |
152.4 |
无 |
|
OAP-1602-Al |
25.4 |
152.4 |
3mm或可定制 |
|
OAP-1801-Al |
25.4 |
203.2 |
无 |
|
OAP-1802-Al |
25.4 |
203.2 |
3mm或可定制 |
|
OAP-2101-Al |
50.8 |
25.4 |
无 |
|
OAP-2102-Al |
50.8 |
25.4 |
3mm或可定制 |
|
OAP-210501-Al |
50.8 |
38.1 |
无 |
|
OAP-210502-Al |
50.8 |
38.1 |
3mm或可定制 |
|
OAP-2201-Al |
50.8 |
50.8 |
无 |
|
OAP-2202-Al |
50.8 |
50.8 |
3mm或可定制 |
|
OAP-2301-Al |
50.8 |
76.2 |
无 |
|
OAP-2302-Al |
50.8 |
76.2 |
3mm或可定制 |
|
OAP-2401-Al |
50.8 |
101.6 |
无 |
|
OAP-2402-Al |
50.8 |
101.6 |
3mm或可定制 |
|
OAP-2601-Al |
50.8 |
152.4 |
无 |
|
OAP-2602-Al |
50.8 |
152.4 |
3mm或可定制 |
|
OAP-2801-Al |
50.8 |
203.2 |
无 |
|
OAP-2802-Al |
50.8 |
203.2 |
3mm或可定制 |
|
OAP-21001-Al |
50.8 |
254 |
无 |
|
OAP-21002-Al |
50.8 |
254 |
3mm或可定制 |
带紫外增强铝的离轴抛物面镜：
|
型号 |
口径（mm） |
反射焦距（mm） |
平行于聚焦光束的锥形孔 |
|
OAP-08071-UV |
8 |
7 |
无 |
|
OAP-05051-UV |
12.7 |
12.7 |
|
|
OAP-05151-UV |
12.7 |
15 |
|
|
OAP-05241-UV |
12.7 |
24 |
|
|
OAP-05331-UV |
12.7 |
33 |
|
|
OAP-0521-UV |
12.7 |
50.8 |
|
|
OAP-10501-UV |
25.4 |
12.7 |
|
|
OAP-10502-UV |
25.4 |
12.7 |
3mm或可定制 |
|
OAP-1101-UV |
25.4 |
25.4 |
无 |
|
OAP-1102-UV |
25.4 |
25.4 |
3mm或可定制 |
|
OAP-110501-UV |
25.4 |
38.1 |
无 |
|
OAP-110502-UV |
25.4 |
38.1 |
3mm或可定制 |
|
OAP-1201-UV |
25.4 |
50.8 |
无 |
|
OAP-1202-UV |
25.4 |
50.8 |
3mm或可定制 |
|
OAP-1301-UV |
25.4 |
76.2 |
无 |
|
OAP-1302-UV |
25.4 |
76.2 |
3mm或可定制 |
|
OAP-1401-UV |
25.4 |
101.6 |
无 |
|
OAP-1402-UV |
25.4 |
101.6 |
3mm或可定制 |
|
OAP-1601-UV |
25.4 |
152.4 |
无 |
|
OAP-1602-UV |
25.4 |
152.4 |
3mm或可定制 |
|
OAP-1801-UV |
25.4 |
203.2 |
无 |
|
OAP-1802-UV |
25.4 |
203.2 |
3mm或可定制 |
|
OAP-2101-UV |
50.8 |
25.4 |
无 |
|
OAP-2102-UV |
50.8 |
25.4 |
3mm或可定制 |
|
OAP-210501-UV |
50.8 |
38.1 |
无 |
|
OAP-210502-UV |
50.8 |
38.1 |
3mm或可定制 |
|
OAP-2201-UV |
50.8 |
50.8 |
无 |
|
OAP-2202-UV |
50.8 |
50.8 |
3mm或可定制 |
|
OAP-2301-UV |
50.8 |
76.2 |
无 |
|
OAP-2302-UV |
50.8 |
76.2 |
3mm或可定制 |
|
OAP-2401-UV |
50.8 |
101.6 |
无 |
|
OAP-2402-UV |
50.8 |
101.6 |
3mm或可定制 |
|
OAP-2601-UV |
50.8 |
152.4 |
无 |
|
OAP-2602-UV |
50.8 |
152.4 |
3mm或可定制 |
|
OAP-2801-UV |
50.8 |
203.2 |
无 |
|
OAP-2802-UV |
50.8 |
203.2 |
3mm或可定制 |
|
OAP-21001-UV |
50.8 |
254 |
无 |
|
OAP-21002-UV |
50.8 |
254 |
3mm或可定制 |
太赫兹实验的第一步往往是搭建太赫兹光路，同样设计镜架、电动平台和各种太赫兹的光学元件。海纳光学提供搭建太赫兹光路所需的THz离轴抛物面镜、太赫兹窗口片、滤波片、偏振片、透镜、棱镜、波片、分束片、反射镜、物…
