德国FEMTO Messtechnik GmbH 公司的Femto超快光接收器是通过先进的光电二极管与出色的GHz放大器技术相结合而设计出的，其英文名称是Ultra High Speed Photoreceiver。超快光电接收器/探测器_Femto有HSPR-X系列和HSA-X-S系列，这两种系列的光电二极管分别采用快速Si-PIN或InGaAs-PIN，带宽是10kHz至2GHz，因此也可称为2GHz光电接收器。Femto超高速光信号接收器的光谱范围是320至1700nm，与光学工作台（自由空间）和光纤等兼容，这系列的Femto光电探测器适合应用于光谱学、光触发和快速脉冲测量和瞬态测量等。
所属品牌： 德国Femto
应用类型：
产品型号：HSA-X-S-1G4-SI-FC，HSPR-X-I-1G4-SI-FS，HSA-X-S-2G-IN-FST
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
Si-PIN或InGaAs-PIN，带宽2GHz，Femto超快光接收器/光电探测器
德国Femto超快光接收器是通过先进的光电二极管与出色的FEMTO GHz放大器技术相结合，设计出的性能卓越的新型光电接收器，其有HSPR-X 系列和HSA-X-S系列两个系列，英文名称是Ultra High Speed Photoreceiver。
FEMTO
Messtechnik GmbH 公司的HSPR-X 系列和HSA-X-S系列的带宽上限为2GHz，因此也叫做2GHz光电接收器。Femto超高速光信号接收器两种系列的光电二极管分别采用快速Si-PIN或InGaAs-PIN，光谱范围分别为320至1000nm和900至1700nm。由于放大器设计精密，在5x103V/A的跨阻抗下，最小NEP仅为11pW/√Hz，这样就能以GHz的速度测量µW范围内的光功率水平，适合光谱学、光触发和快速脉冲测量和瞬态测量等应用。

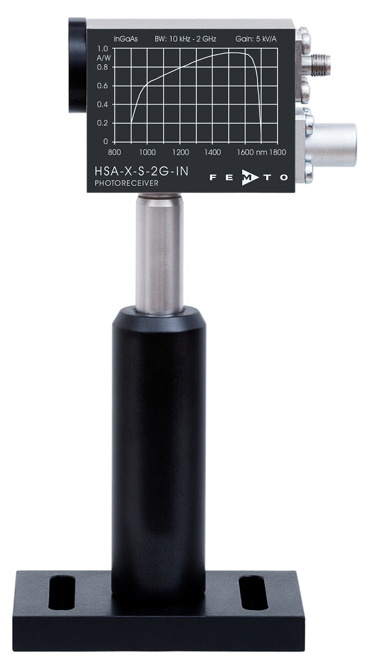

图1：超快光电接收器/探测器_Femto图示
与光学工作台（自由空间）和光纤兼容
Femto光电探测器的自由空间输入设计为带螺纹耦合环（FST）的1.035"-40螺纹法兰或不带螺纹的25mm圆形法兰（FS），这两种类型都能与不同制造商生产的光学配件（如镜头、管子、保持架系统、光学适配器等）广泛兼容。只需拧上PRA系列的光纤适配器，FST自由空间输入端就能轻松转换为光纤连接（FC、FSMA）。
相对较大面积的探测器有利于在自由空间应用中进行光学聚焦，并在使用可选光纤适配器时确保高度稳定的耦合。对于光电接收器面积小于直径0.4mm的型号，只建议在有限的范围内使用光纤适配器，因为可能会出现耦合损耗和不稳定性。如果需要进行高精度光纤测量，使用带有固定光纤输入的FC型通常可以获得最佳效果。

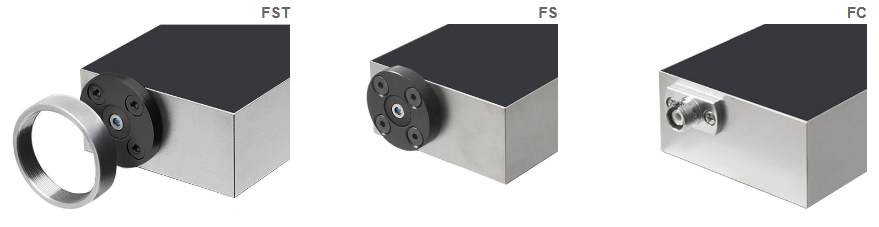

图2：左图：带1.035"-40外螺纹的FST输入法兰和带内螺纹的耦合环(FST)
中图：FS输入，带25mm圆形法兰
右图：FC输入，带永久/固定PC/APC耦合端
所有HSA-X-S系列和HSPR-X系列光电接收器都配有UNC 8-32和M4螺纹孔，因此可以方便、稳定地集成到标准钓竿架上的光学系统中。
Femto超快光接收器的特点：
- Si-PIN和InGaAs-PIN光电二极管
- 波长范围为320至1700nm
- 10kHz至2GHz的超宽带宽
- 最大转换增益4.75x103V/W
- 最小NEP 11pW/√Hz
Femto超快光接收器的应用：
- 光谱学Spectroscopy
- 快速脉冲测量和瞬态测量
- 光触发
- 用于示波器和A/D转换器的光学前端（O/E转换器）
超快光电接收器/探测器_Femto的规格参数：
|
型号 |
HSA-X-S-1G4-SI-FST HSA-X-S-1G4-SI-FS HSA-X-S-1G4-SI-FC |
HSPR-X-I-1G4-SI-FST HSPR-X-I-1G4-SI-FS HSPR-X-I-1G4-SI-FC |
HSA-X-S-2G-IN-FST HSA-X-S-2G-IN-FS HSA-X-S-2G-IN-FC |
HSPR-X-I-2G-IN-FST HSPR-X-I-2G-IN-FS HSPR-X-I-2G-IN-FC |
|
输出 |
非反相non-inverting |
反相inverting |
非反相 |
反相 |
|
光电二极管 |
Ø0.4mm Si-PIN |
Ø0.4mm Si-PIN |
Ø0.1mm InGaAs-PIN |
Ø0.1mm InGaAs-PIN |
|
光谱范围 |
320-1000nm |
320-1000nm |
900-1700nm |
900-1700nm |
|
带宽（-3dB） |
10kHz–1.4GHz |
10kHz–1.4GHz |
10kHz–2GHz |
10kHz–2GHz |
|
上升/下降时间 (10%-90%) |
250ps |
250ps |
180ps |
180ps |
|
跨阻增益 |
5x103V/A |
5x103V/A 反相 |
5x103V/A |
5x103V/A 反相 |
|
转换增益 |
2.55x103 V/W (@760nm) |
2.55x103 V/W (@760nm) |
4.75x103 V/W (@1550nm) |
4.75x103 V/W (@1550nm) |
|
NEP(@100MHz) |
32pW/√Hz(@760nm) |
19pW/√Hz(@760nm) |
16pW/√Hz(@1550nm) |
11pW/√Hz(@1550nm) |
|
输出 VSWR |
2.5:1 |
1.4:1 |
2.5:1 |
1.4:1 |
|
最大输出电压@50Ω |
1.9VPP |
2.0VPP |
1.9VPP |
2.0VPP |
|
输出噪声 |
3.6mVRMS |
2.5mVRMS |
3.6mVRMS |
2.5mVRMS |
输出短路保护，螺纹M4和8-32安装孔，可与标准安装柱配合使用，通过3针Lemo®插座提供+15V电源，设备随附配套连接器，可选配PS-15电源，如需更多信息，请查看数据表或联系我们。

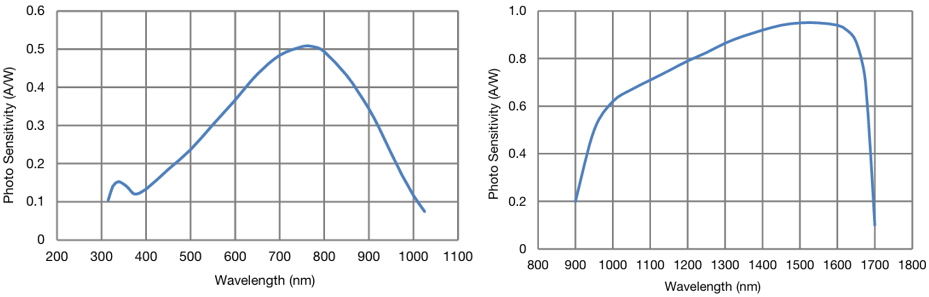

超快光电接收器/探测器_Femto的光谱响应曲线图：
图3：左：带Si-PIN光电二极管的光电接收器曲线图 右：带InGaAs-PIN光电二极管的光电接收器曲线图

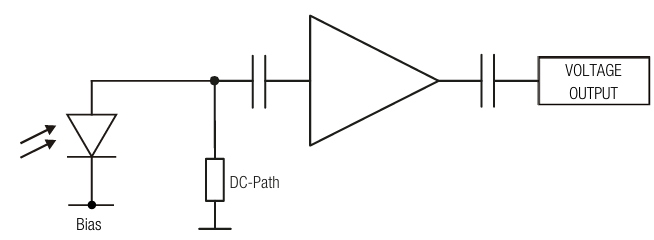

Femto超高速光信号接收器的方框图示Block Diagram：
图4：Block Diagram图示
Femto超高速光信号接收器的尺寸图：
图5：左：1.035"-40螺纹自由空间输入 中：25mm直径无螺纹自由空间输入接口 右：FC光纤接口
