尼康工业显微镜LV100ND/LV100NDA是Nikon公司生产的ECLIPSE LV系列工业显微镜，是透反射显微镜。Nikon正置金相显微镜ECLIPSE系列的LV100ND/LV100NDA工业显微镜机身采用模块化制造，为多用途工业显微镜，可满足多领域的工业应用，其中包括半导体器件、封装、FPD、电子器件、材料和精密模具制造等。LV100ND/LV100NDA工业显微镜使用尼康第二代的CFI60光学系统，是多观察方法显微镜，可根据观察方法和目的 选择支架装置和照明装置以满足多种观察需求。
所属品牌： 日本Nikon
应用类型：
产品型号：LV100ND，LV100NDA
负责人：孙工 平移台及显微镜载物台
联系电话：13691896712
电子邮箱：sxdai@welloptics.cn
模块化设计，多种物镜可选，尼康工业显微镜LV100ND和LV100NDA
尼康工业显微镜LV100ND/LV100NDA是Nikon正置金相显微镜，为透反射显微镜。ECLIPSE LV系列工业显微镜LV100ND/LV100NDA是正置金相显微镜，使用模块化设计。Nikon工业金相显微镜使用尼康第二代的CFI60光学系统：CDI60-2，增长了工作距离，加强消色差的能力，降低了产品重量。这两款Nikon显微镜同时配有反射照明和透射照明，是多观察方法显微镜，有多种镜检方式可选，可搭配数码相机，并有多种附件可选，成像清晰。作为多用途工业显微镜，可应对多种工业品、工业材料的检查与研究需求。包括半导体器件、平板显示器、电子元件、材料和精密模具的观察，封装检查等。
尼康工业显微镜LV100ND/LV100NDA类型：
|
类型 |
LV100ND |
LV100NDA |
|
手动型显微镜 |
√ |
|
|
电动控制显微镜 |
|
√ |

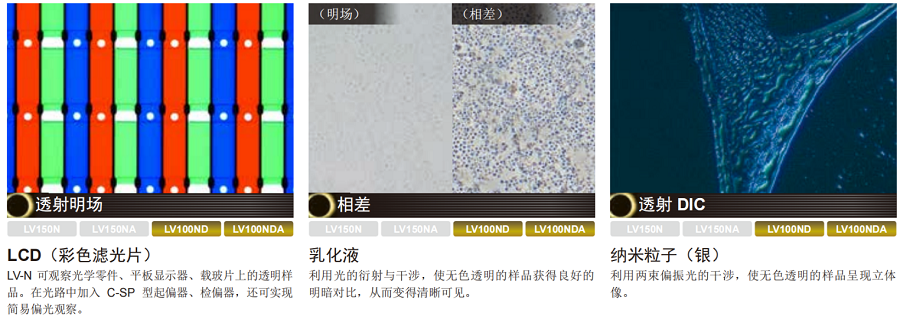

LV100ND和LV100NDA透反射显微镜兼容的观察方法
|
LV100ND和LV100NDA多观察方法显微镜兼容的观察方法 |
|||
|
兼容观察方法 |
反射 |
反射（LED） |
透射 |
|
明场 |
√ |
√ |
√ |
|
暗场 |
√ |
√ |
√ |
|
微分干涉 |
√ |
√ |
√ |
|
荧光 |
√ |
× |
× |
|
偏光 |
√ |
仅限简易偏光观察 |
√ |
|
双光束干涉 |
√ |
× |
× |
|
相差 |
× |
× |
√ |
图1：Nikon显微镜兼容的观察方法
尼康工业显微镜LV100ND/LV100NDA透反射显微镜可以加配显微镜相机（DS-Ri2和DS-Fi3）、物镜信号转换器和专用软件NIS-Elements等，是多观察方法显微镜。LV100ND/LV100NDA工业显微镜是多用途工业显微镜，可以实现物镜信息检测以及物镜、光强、孔径光阑、和观察方法（明场／暗场／荧光）的信息检测和控制。

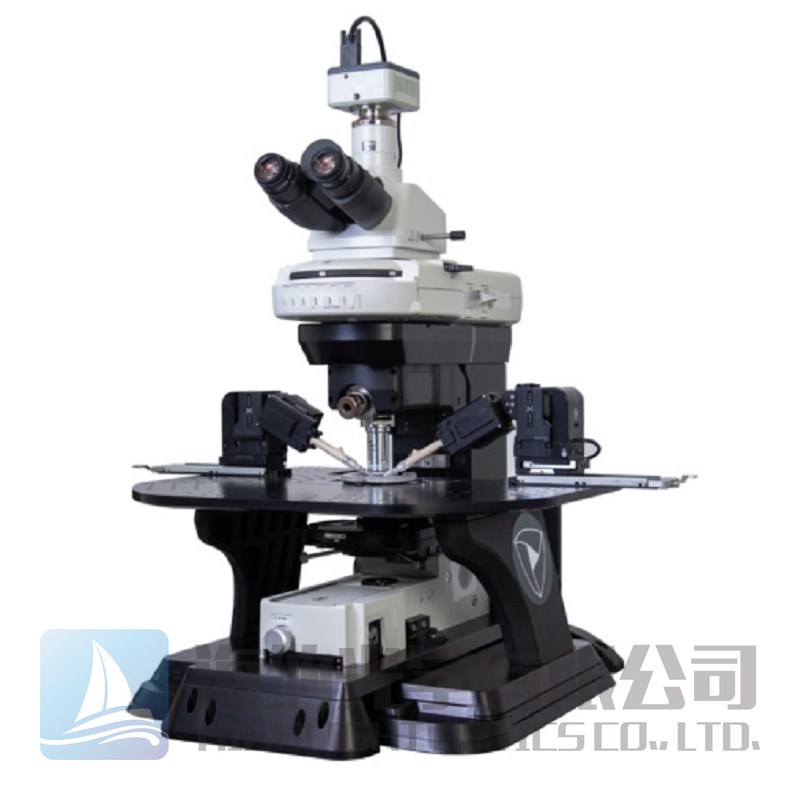

图2：多用途工业显微镜实物
Nikon正置金相显微镜可以使用NIS-Elements软件，在显微相机拍摄到的图像上，执行一些简易测量并输出结果。另外，可以在图像上增加标注，并随图像数据一起保存。如图2所示。
图3：ECLIPSE
LV系列工业显微镜的NIS-Elements软件的简易测量和标注功能
尼康工业显微镜LV100ND/LV100NDA 配置的NIS-Elements软件还可以将多个视场拍摄的图像拼接成一幅大图像，也可以利用显微相机在不同对焦位置拍摄的图片合成出一幅全景图像。
图4、图5：ECLIPSE LV系列工业显微镜的NIS-Elements软件将多幅图拼接成一幅
LV100ND/LV100NDA正置金相显微镜的信息检测和控制兼容性
|
兼容性 |
LV100ND （使用 LV-NU5I 和 LV-INAD 时） |
LV100NDA （使用LV-UEPI2A照明器） |
|
DS-Ri2/DS-Fi3(+NIS-Elements) |
DS-Ri2/DS-Fi3(+NIS-Elements) |
|
|
物镜 |
仅限信息检测 |
信息检测与控制 |
|
反射照明（开启、关闭、光强调节） 使用LV-LH50PC) |
× |
信息检测与控制 |
|
反射照明（开启、关闭、光强调节） |
× |
信息检测与控制 |
|
孔径光阑 |
× |
信息检测与控制 |
|
观察方法（明场、暗场、荧光） |
× |
信息检测与控制 |
NIS-Elements 的L套与F套不支持信息检查与控制，需要使用NIS-Elements D套、Br套或Ar套
Nikon正置金相显微镜LV100ND/LV100NDA显微镜的产品规格
|
技术规格 |
LV100ND |
LV100NDA |
|
底座 |
最大样品高度：38 mm（与 LV-NU5 U5 物镜转换器和 LV-S32 3×2 载物台／LV-S64 6×4 载物台结合使用时） 带调光器的12V50W内部电源 同轴粗微调机构： 左侧：粗调和微调／右侧：微调，40 mm 行程 粗调：14 mm／转（使用扭矩调节、再定焦机构） 微调：0.1 mm／转（1 μm／格） |
最大样品高度：33 mm（与 LVNU5AI U5AI 物镜转换器和 LV-S32 3×2 载物 台／LV-S64 6×4 载物台结合使用时） 带调光器的12V50W内部电源 同轴粗微调机构： 左侧：粗调和微调／右侧：微调，40 mm 行程 粗调：14 mm／转（使用扭矩调节、再定焦机构） 微调：0.1 mm／转（1 μm／格） |
|
物镜转换器 |
C-N6 ESD 六孔物镜转换器 ESD LV-NU5 通用五孔物镜转换器 ESD LV-NBD5 BD 五孔物镜转换器 ESD LV-NU5I 智能通用五孔物镜转换器 ESD D-ND6 六孔 DIC 物镜转换器 |
LV-NU5AI 电动通用五孔物镜转换器 （高耐久性电动五孔通用物镜转换器） |
|
反射照明器 |
LV-UEPI-N： LV-LH50PC 12V50W 预对中灯箱，LV-LL LED 灯箱 明暗场切换与孔径光阑联动，孔径光阑与视场光阑均可对中 可插入 ø 25 mm 滤光片（NCB11、ND16、ND4） 可插入起偏器、检偏器 带有消杂光结构
LV-UEPI2： LV-LH50PC 12V50W 预对中灯箱，LV-LL LED 灯箱 HG 预对中光纤照明器：C-HGFIE（带灯光调节）*选配件 明暗场切换与视场光阑及孔径光阑联动，孔径光阑与视场光阑均可对中 明场、暗场和反射荧光的观察切换及其光路自适应调节 可插入 ø 25 mm 滤光片（NCB11、ND16、ND4） 可插入起偏器、检偏器和λ板 带有消杂光结构 |
LV-UEPI2A LV-LH50PC 12V50W 预对中灯箱，LV-LL LED 灯箱 HG 预对中光纤照明器：C-HGFIE（带灯光调节：PC 控制）*选配件 照明选择器转盘的电动操作和控制 明暗场切换与视场光阑及孔径光阑联动，孔径光阑与视场光阑均可对中 可插入 ø 25 mm 滤光片（NCB11、ND16、ND4） 可插入起偏器、检偏器和λ板 有消杂光结构 |
|
透射照明器 |
LV-LH50PC 12V50W 预对中灯箱（带有复眼透镜） 孔径光阑，视场光阑，滤光片 (ND8, NCB11)；透反射切换开关；12V100W 也可用（选购件） |
|
|
目镜筒 |
LV-TI3 三目镜筒 ESD（正像，视场数：22/25)，LV-TT2 TT2 倾角可调式三目镜筒（正像，视场数：22/25), P-TB 双目镜筒（倒像，视场数：22)，P-TT2 三目镜筒（倒像，视场数：22） |
|
|
载物台 |
LV-S32 3×2 载物台（行程：75 × 50 mm（带玻璃板））／LV-S32SGH 载玻片样品夹 LV-S64 6×4 载物台（行程：150 × 100 mm（带玻璃板）），LV-SRP P 旋转式载物台／P-GS2 旋转式载物台：与载物台适配器 LV-SAD 结合使用 NIU-CSRR2 Ni-U 右手柄可旋转式陶瓷载物台（行程：78 × 54 mm），C-SR2S 右手柄载物台（行程：78 × 54 mm:与载物台适配器 LV-SAD 结合使用） |
|
|
聚光器 |
LWD 消色差聚光器（明场），LV-CUD U 干式聚光器（相差、透射 DIC、暗场），消色差 2x-100x 插板式聚光器（明场），DF 干式聚光器（暗场），以及其他 |
|
|
目镜 |
CFI 目镜系列 |
|
|
物镜 |
工业显微镜用 CFI60-2/CFI60 光学系统系列物镜（需根据观察方法合理选用）。 |
|
|
ESD性能 |
1,000 至 10V，0.2 秒内（不包括特定附件） |
|
|
能耗 |
1.2A/75W |
1.2A/90W |
|
重量 |
约9.5Kg |
约10Kg |
Nikon工业金相显微镜ECLIPSE LV系列的LV100ND/LV100NDA工业显微镜作为透反射两用型显微镜有丰富的物镜选择。部分物镜加入了菲涅尔透镜来改善消色差性能和提升工作距离。
Nikon显微镜物镜技术规格：
|
物镜系列 |
性能 |
倍率 |
|
TU Plan Fluor 系列 （常规配置物镜） |
只用一个镜头即可支持明场、暗场*、简易偏光、微分 干涉和反射荧光观察。通过所有倍率下的长工作距离 获得卓越的色差校正性能，可适应任何应用。 |
5x/10x/20x/50x/100x |
|
T Plan EPI系列 （低倍率物镜） |
既可使用传统起偏器／检偏器进行清晰的观察，也可 在无需起偏器／检偏器的情况下进行易于操作的观 察。 |
1x/2.5x |
|
TU Plan Apo 系列 （复消色差物镜） |
通过使用菲涅尔透镜，这些物镜明显获得了更长的 工作距离。 同时保持复消色差镜头的卓越色差校正性能。 |
50x/100x/150x |
|
TU Plan ELWD 系列 （长工作距离物镜） |
菲涅尔透镜的采用，增大了这些物镜的工作 距离，同时提供比传统物镜更高的色差校正 水平。工作距离的增大，提高了孔底／台阶 底观察的深度范围，以及可操作性。 |
20x/50x/100x |
|
T Plan EPI SLWD （超长工作距离） |
T Plan SLWD 系列在改善色差的同时将工作 距离放在首要位置，拥有同级最佳的超长工作距离。 SLWD10x（工作距离：37 mm）镜头支持处理更 多样式的样品。 |
10x/20x/50x/100x |
|
CFI L Plan EPI CR （玻璃厚度校准） |
这类物镜特别适于观察玻璃板下面的液晶。玻片厚度 校正环可以克服玻璃板板厚的影响，确保板下液晶观察 的清晰度。 |
20x/50x/100x |
|
CFI LE Plan EPI/BD （反射明场/暗场观察用物镜） |
反射明场型（EPI）：5x/10x/20x/50x/100x 反射明暗场型（BD）：5x/10x/20x/50x |
5x/10x/20x/50x/100x |
Nikon工业金相显微镜ECLIPSE LV100ND/LV100NDA透反射显微镜，采用了人体工学的设计，使用了倾角可调的目镜筒，可使操纵者用自己更为舒服的方式观察样品，减少疲劳。
